Ввод в эксплуатацию
Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_03
23
6
6.1.2 Заполнение аппарата и системы отопления и
удаление воздуха из них
2
1
6.1 Проверка давления наполнения системы отопления
i

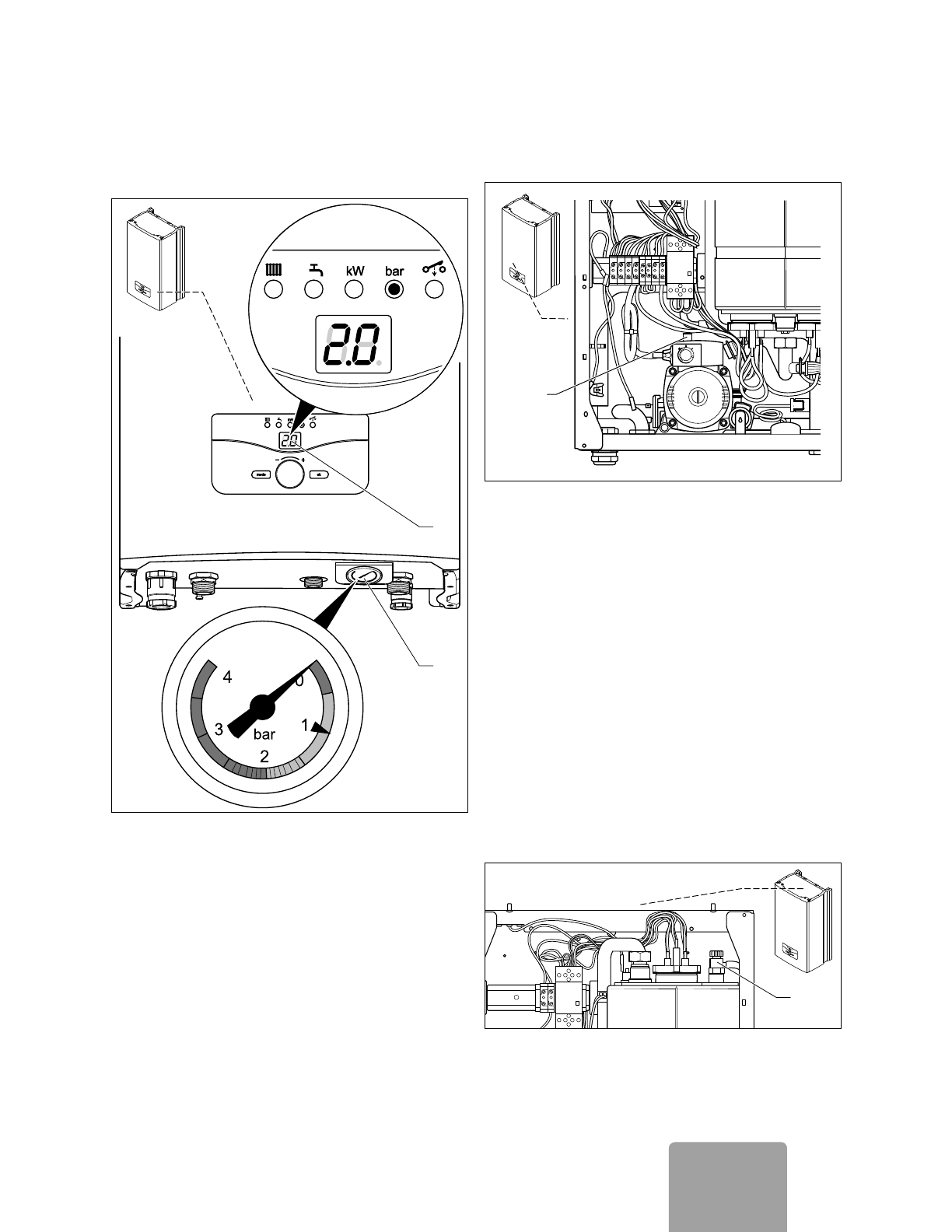

Аппарат eloBLOCK оснащен манометром (
2
) и цифро-
вым индикатором давления (
1
). Даже при выключенном
отопительном аппарате манометр позволяет легко про-
верить, достаточно ли давление наполнения системы
отопления.
Если отопительный аппарат работает, то на дисплее Вы
можете вызвать индикацию точного значения давления
заполнения. Поворачивайте поворотный переключатель
вправо, пока не загорится светодиод „бар“. Давление
заполнения отображается на дисплее.
Для безупречной работы системы отопления манометр на холодной
установке должен показывать значение в диапазоне от 0,1 до
0,2 MПа (1,0 до 2,0 бар) (измерено при работающем насосе).
Если система отопления распространяется на несколько этажей, то
может требоваться более высокое давление.
3
6.2 Быстродействующий воздухоотводчик
>
Ослабьте крышку быстродействующего воздухоотводчика (
3
) на
насосе на один-два оборота (аппарат автоматически
обезвоздушивается в режиме непрерывной эксплуатации
посредством быстродействующего воздухоотводчика).
>
Откройте все термостатические вентили в системе отопления.
>
Соедините кран для наполнения и опорожнения системы шлан-
гом с краном разбора холодной воды.
i
Чтобы избежать эксплуатации аппарата с слишком
малым количеством воды и предотвратить таким
способом вызванные этим повреждения, аппарат осна-
щен датчиком давления. Этот датчик подает сигнал,
если давление падает ниже 0,08 MПа (0,8 бар), при-
чем светодиод „бар“ мигает.
>
Медленно откройте водоразборный клапан холодной воды, а
также кран заполнения системы отопления и наливайте воду до
тех пор, пока на манометре не будет достигнуто необходимое
давление.
>
Закройте кран заполнения.
1
6.3 Клапан для выпуска воздуха
