9

Руководство по эксплуатации atmoCRAFT

GUS

1

Индикация текущей температуры подающей линии или
индикация кода состояния или ошибки
Нарушение отвода продуктов сгорания

Нарушение отвода продуктов сгорания

светится непрерывно:  Активен режим отопления
мигает:

Активно время блокировки горелки

Активен подогрев воды
светится непрерывно:   Водонагреватель нагрет,

приготовление горячей воды
разрешено

мигает:

Производится нагрев водонагревателя,
горелка включена

Насос системы отопления работает

Команда на открытие внутреннего газового клапана

Перечеркнутая пиктограмма пламени:
Сбой в работе горелки;
котел отключен
Не перечеркнутая пиктограмма пламени:
Нормальная работа горелки

4.2

Действия перед включением устройства

4.2.1  Открытие запорных устройств

 Указание!

Запорные устройства не входят в объем поставки
аппарата. Они устанавливаются специалистом при
монтаже. Он должен объяснить Вам расположение
и правила пользования эти узлами.

• Откройте запорный газовый кран, прижав и повернув его до

упора против часовой стрелки.

• Проверьте, открыты ли сервисные краны в подающей

и обратной линиях.

4.2.2  Контроль давления воды в системе

2

1

0

6

5

4

3

bar

1

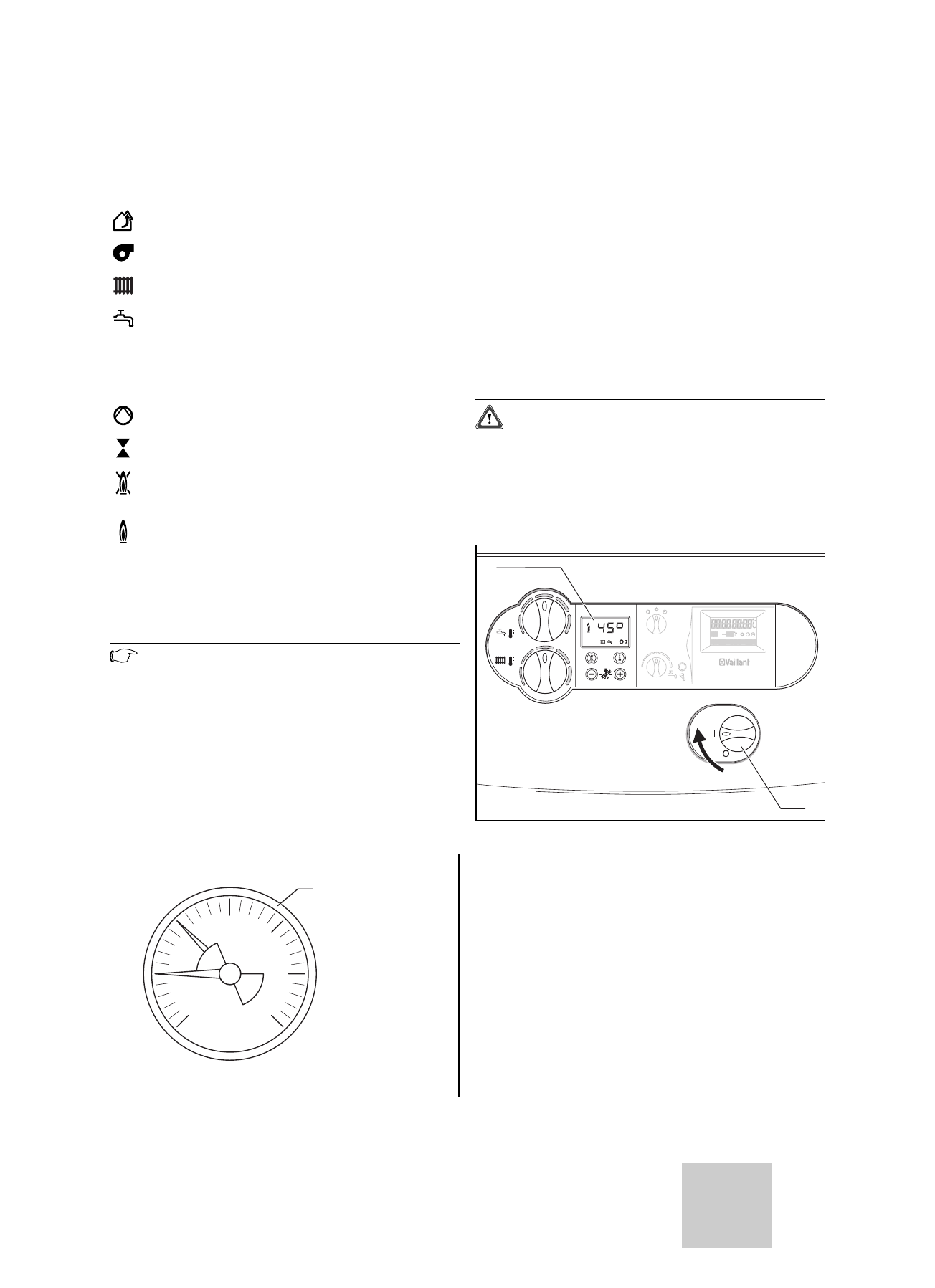

Рис. 4.4  Контроль давления воды в системе отопления (манометр

устанавливается монтажной организацией)

• Проверьте давление, с которым наполнена система

отопления, по манометру (

1

, устанавливается монтажной

организацией). Для бесперебойной работы отопительной
системы стрелка манометра (

1

) при холодной системе

отопления должна указывать давление в диапазоне от 1,0 до
2,0 бар. При давлении ниже 0,75 бар дополните систему
водой (см. раздел 4.8.7).

Если система отопления распространяется на несколько этажей,
то может требоваться более высокое давление наполнения.
Обратитесь в специализированную организацию.

4.3 Ввод

в

эксплуатацию

 Внимание!

Опасность причинения ущерба!
Главный выключатель разрешается включать только
в том случае, если система отопления достаточно
заполнена водой (см. раздел 4.2.2).
В случае несоблюдения этого условия могут быть
повреждены насосы и теплообменники.

1

2

Рис. 4.5  Включение устройства

• Главным выключателем (

1

) Вы включаете и выключаете котел.

I: «ВКЛЮЧЕНО

»

0: «ВЫКЛЮЧЕНО»

Если главный выключатель (

1

) находится в положении «I», то

устройство включено. На дисплее (

2

) появляется стандартная

информация информационно-аналитической системы (см.
раздел 4.1).

Для настройки котла в соответствии с Вашими потребностями
прочтите разделы 4.4 и 4.5, в которых описаны варианты
настройки подогрева воды и режима отопления.

Эксплуатация 4
