8

Руководство по эксплуатации atmoCRAFT

4 Эксплуатация

4.1

Обзор органов управления

Доступ к органам управления открывается после откидывания
вверх верхней части (

1

) и откидывания вниз нижней части (

2

)

крышки панели управления.

1

2

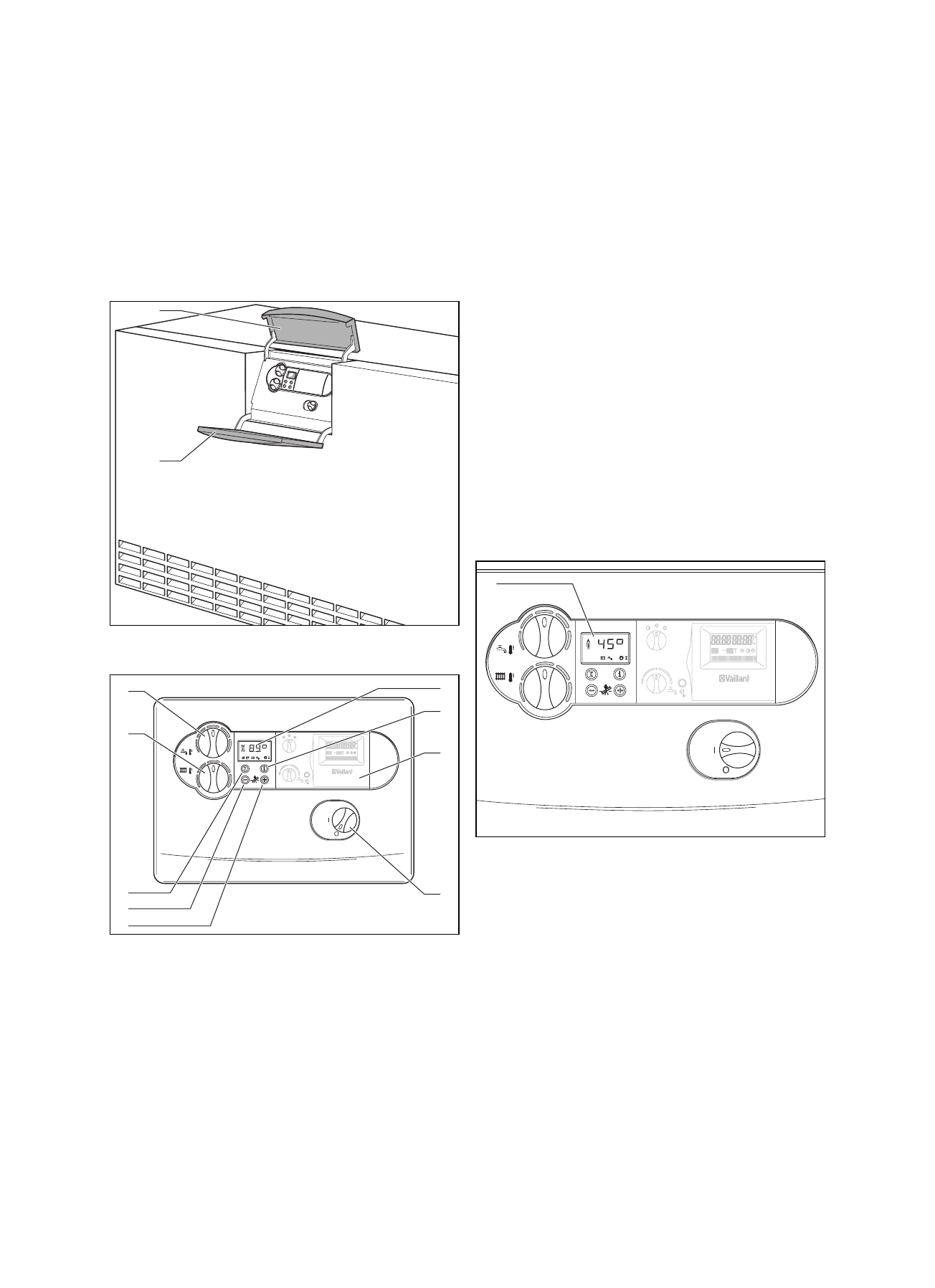

Рис. 4.1 Открытие крышки панели управления

1

9

8

7

6
5

2

3

4

Рис. 4.2  Органы управления

Органы управления имеют следующие функции:

1

  Дисплей для индикации текущего режима работы или

определенной дополнительной информации

2

 Кнопка

«

i

» для вызова информации

3

 Встроенный

регулятор

(принадлежность)

4

  Главный выключатель для включения и выключения устройства

5

 Кнопка

«

+

» для перелистывания вперед индикации на

дисплее (для специалиста при выполнении наладочных работ
и поске неисправностей);
опрос текущей температуры в бойлере в нормальном
режиме, если подключен датчик бойлера

6

 Кнопка

«

-

» для перелистывания назад индикации на дисплее

(для специалиста при выполнении наладочных работ и поске
неисправностей);

7

  Кнопка «Сброс» для деблокировки котла после выхода его

на «сбой»

8

  Вращающаяся ручка для задания температуры в подающей

линии системы отопления

9

Вращающаяся ручка для задания температуры
в водонагревателе

Цифровая информационно-аналитическая система (DIA-
система)

1

Рис. 4.3  Дисплей DIA-системы

Котел оснащен цифровой информационно-аналитической
системой (DIA -системой). Эта система дает Вам информацию о
рабочем состоянии устройства и облегчает устранение
неисправностей.
В нормальном режиме работы устройства на дисплее (

1

) DIA -

системы показывается актуальное значение температуры
подающей линии (в примере: 45 °C). В случае неисправности
вместо температуры указывается код ошибки.
Кроме того, отображаемые пиктограммы предоставляют Вам
следующую информацию:

4 Эксплуатация
