ОТОПИТЕЛЬНЫЙ КОТЁЛ «TITAN N»
5

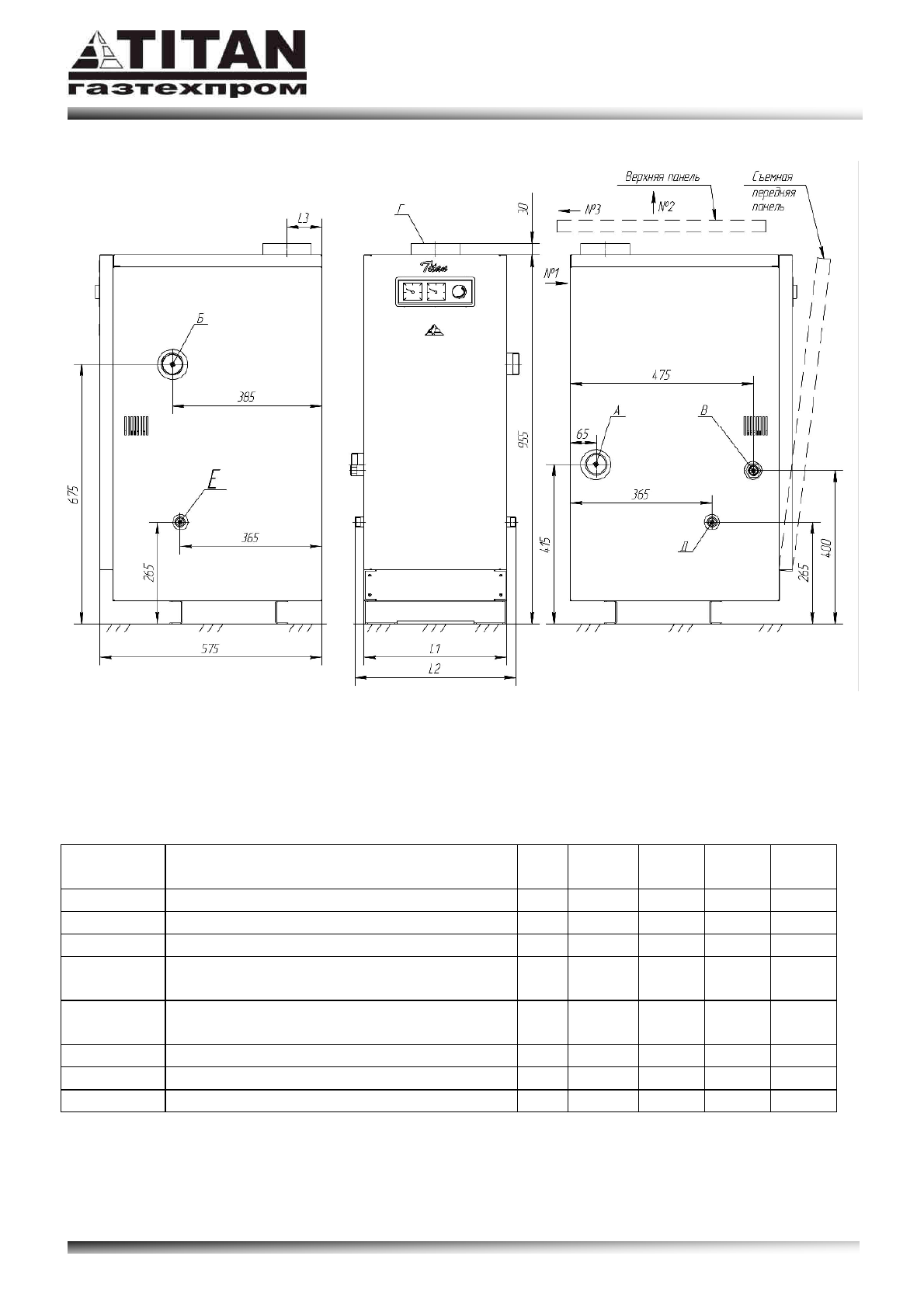

Рисунок 2. Внешний вид, габаритные и присоединительные размеры котла TITAN N
Таблица 2. Габаритные и присоединительные размеры котла.
Обозначение
Назначение
ед.
изм.
TITAN
N 30 E
TITAN
N 40 E
TITAN
N 50 E
TITAN
N 60 E
L1
Ширина
мм
295
370
445
520
L2
Расстояние между точками подключения
мм
360
435
510
585
L3
Расстояние до оси газохода
мм
85
85
85
100
А
Входной патрубок воды из системы отопления
в котел (обратка, расположен ниже)
G2”
G2”
G2”
G2”
Б
Выходной патрубок воды из котла в систему
отопления (подача, расположен выше)
G2”
G2”
G2”
G2”
В
Патрубок подсоединения газопровода
G3/4”
G3/4”
G3/4”
G3/4”
Г
дымовая труба
мм
125
125
125
145
Д, Е
патрубки слива воды из теплообменника котла
G3/4”
G3/4”
G3/4”
G3/4”
