ОТОПИТЕЛЬНЫЙ КОТЁЛ «TITAN N»

4.10.

Схема электрических соединений газового клапана

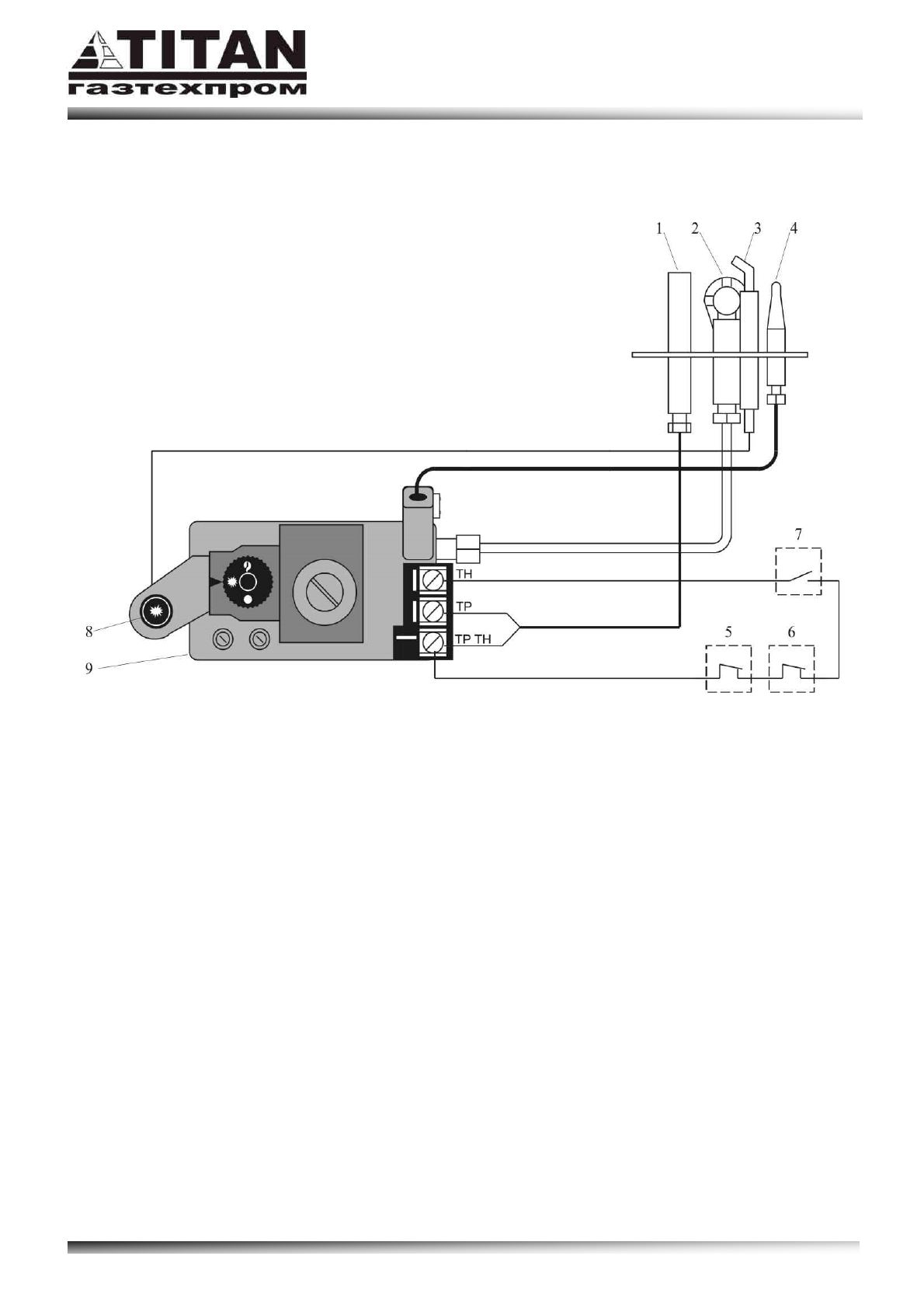

Рисунок 9. Схема электрических соединений газового клапана.

1 – термогенератор.

2 – пилотная горелка.

3 – электрод поджига.

4 – термоэлектрический датчик пламени.

5 – защитный термостат тяги.

6 – защитный термостат превышения температуры воды.

7 – регулировочный термостат.

8 – кнопка пьезорозжига.

9 – газовый клапан.
