-9-
4.1.2 Краткое описание устройства прибора ЭПН
-
02М
-
ХХ (рис. 2).
На основании (1) смонтированы: котел в теплоизоляции (2) с выходным патрубком (3)
G ¾" и входным патрубком (4) G ¾"; кронштейн управления (5); плата управления (6); плата
силовая (7), если мощность котла предусмотрена в пределах от 18 до 30 кВт; блок зажимов
для подключения кабеля электропитания (8), хомут с креплением для кабеля электропитания
(12), кабельные каналы для электропроводки (9), электропроводка
(11), клеммная колодка
(10) для подключения датчика температуры воздуха (комнатного термостата) и м
одуля
GSM-Climate (
Teplocom GSM, производства ПО «Бастион»)
, зажим заземления (13). Котел
имеет два или один (в зависимости от номинальной мощности) блока ТЭНов (14). В корпусе
котла находятся: термозонд
-
рабочий датчик температуры (16) и термостат
-
аварийный
датчик (17).
Подключение датчика температуры воздуха (комнатного термостата) и
циркуляционного насоса производят к клеммной колодке (10) согласно наклейке на
основании (1), при этом мощность насоса, подключенного к клеммнику прибора не должна
превышать 0,5 кВт. Подключение м
одуля GSM
-Climate (
Teplocom GSM
,
производства
ПО
«Бастион») производится на клеммы комнатного термостата
.
На кронштейне управления (5) (рис. 3) установлены: переключатель режимов (18) для
выбора режима работы прибора, регулятор температуры (19) для включения
–
выключения
прибора и задания температуры теплоносителя. Светодиодный индикатор зеленого цвета
(21) сигнализирует
о подаче питания в систему управления прибора, светодиодный
индикатор красного цвета (22) сигнализирует о возникновении аварийной ситуации,
светодиодный индикатор желтого цвета (23) сигнализирует о том, что идет нагрев
теплоносителя. На потенциометр (19)
и галетный переключатель (18) надеты ручки (20).
Плата таймера (24) или суточного программатора, а также кнопка коррекции
времени (25) в моделях приборов ЭПН-01НМ-ХХ не устанавливаются! Функция
программирования температуры устанавливается только в модификациях
ЭПН-02М-ХХ; ЭПН-02НМ-ХХ.

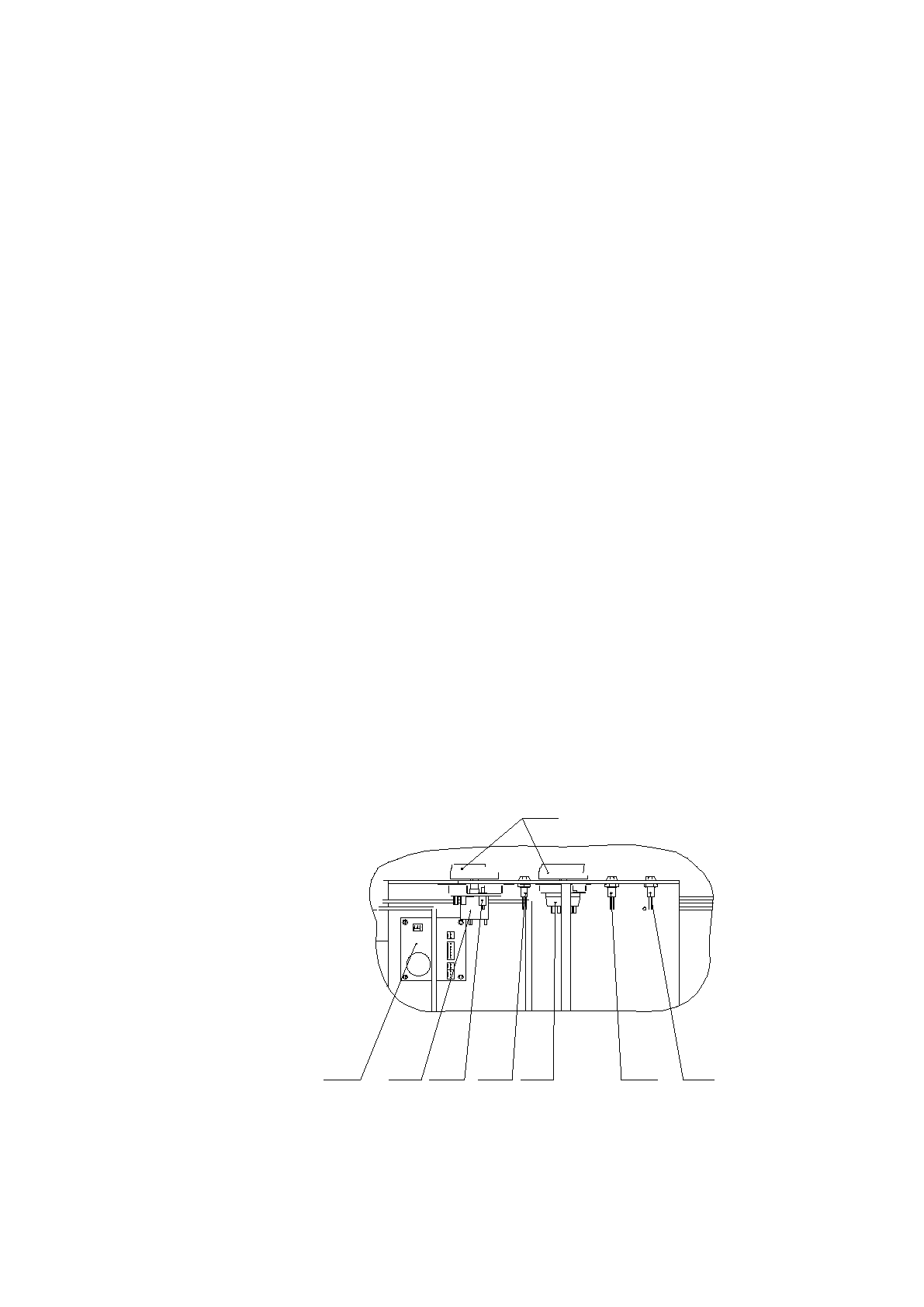

Кронштейн управления рис.3
18
19
20
21
22
23
24
25
