                                                                -15-

6.1.5. Перед монтажом прибора проверьте правильность и качество монтажа системы

отопления.  Система  отопления  должна  обеспечивать  естественную  циркуляцию

теплоносителя.

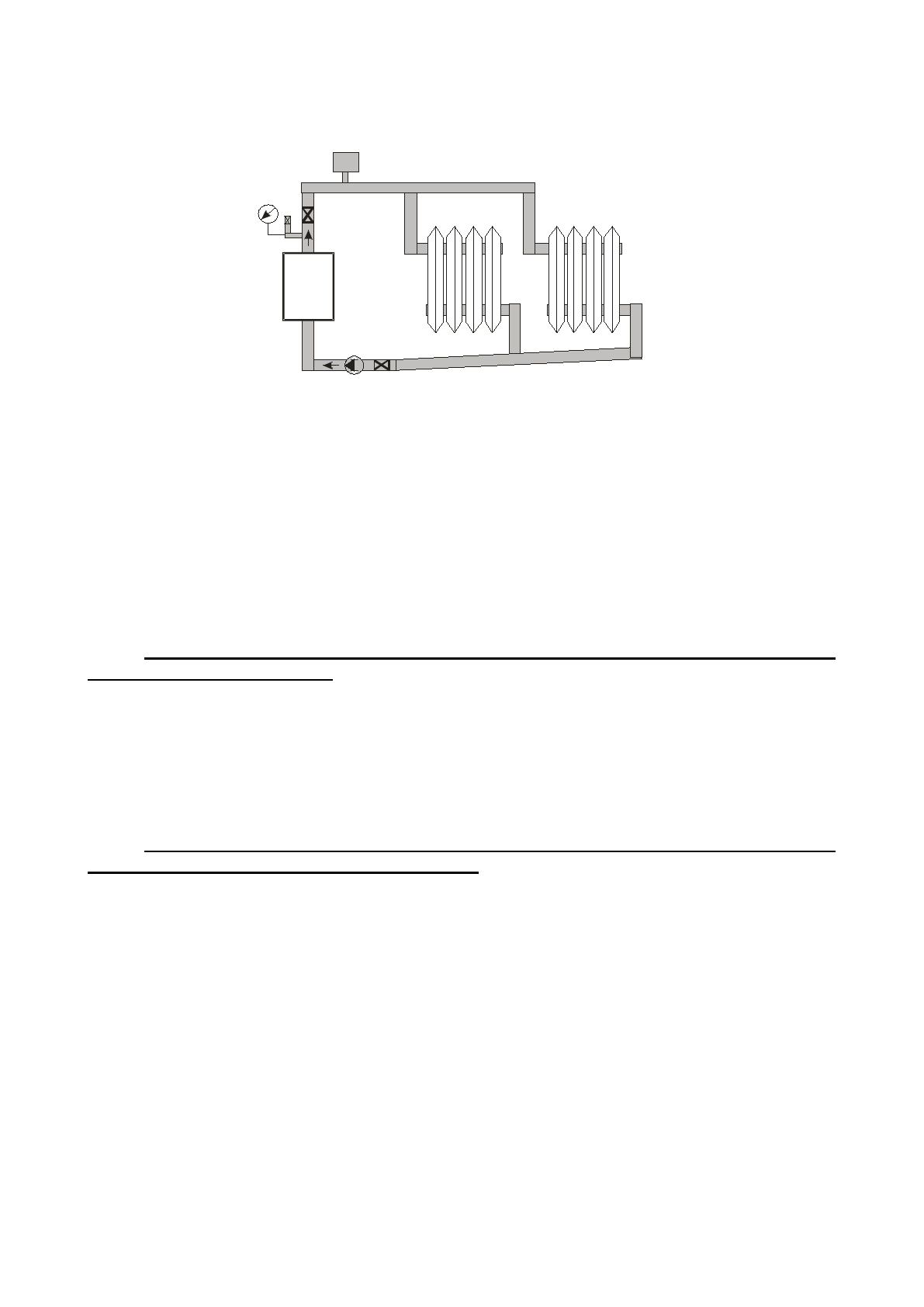

Рис. 4.

Трубы  системы  отопления  должны  быть  расположены  так,  чтобы  способствовать

естественной циркуляции теплоносителя. При этом максимальный уровень теплоносителя не

должен  превышать  30  метров  от  уровня  прибора  (рабочее  давление  в  котле  не  выше  0,3

МПа).    Для  приборов  ЭПН

-

01НМ

-

ХХ  с  патрубками

G

¾"  в  системе  отопления  необходимо

использовать  циркуляционный  насос,  установленный  на  входе  в  прибор    (рис.  4).  При  этом

мощность  насоса,  подключенного  к  клеммнику  прибора  (см.  п.  4.1.),  не  должна  превышать

0,5 кВт.

Система  отопления  должна  обязательно  иметь  расширительную  емкость,

сообщающуюся с атмосферой или  емкости мембранного типа (экспанзомата).

Установку  экспанзомата  производить  в  соответствии  с  инструкцией  по

эксплуатации экспанзомата!

6.1.6.  Так  как,  при  срабатывании  предохранительного  клапана  возможен  выброс

теплоносителя  или  пара  через  его  дренажное  отверстие,  необходимо  к  этому  отверстию

выполнить слив в канализационную систему,  защищающий от этих факторов.

6.1.7.  На  входе  и  выходе  прибора  устанавливаются  шаровые  вентили  G  ¾  "  (рис.  5),

применяемые при демонтаже, ремонте и техническом обслуживании прибора.

Установка  запорной  арматуры  на  трубопроводе,  соединяющем  расширительную

емкость с системой отопления, запрещается!

6.1.8. Давление опрессовки системы отопления с котлом после  монтажа должна быть

не более 0,3 МПа.

6.1.9.  Прибор  должен  быть  смонтирован  в  самой  нижней  точке  системы  отопления  в

вертикальном положении  на стенах и сооружениях.

6.1.10.  Подключение  прибора  к  электрической  сети  производится  только  через

автоматический выключатель (см. п. 5.3.).

Для подключения применять провод с сечением и материалом токопроводящей жилы,

указанной  в  таблице  3.  После  подключения    к  блоку  зажимов  (8)  и  зажиму  заземления  (13)

кабель фиксируется хомутом с креплением (12) (рис. 1 , 2).

6.1.11.  Датчик  температуры  воздуха  (комнатный  термостат)  монтируется  на  стене  в

помещении, где должна поддерживаться необходимая температура, с учетом следующего:

–

расстояние от пола до датчика примерно 1,5 м;

      –

для крепления использовать стены без оконных и дверных проёмов;
