18

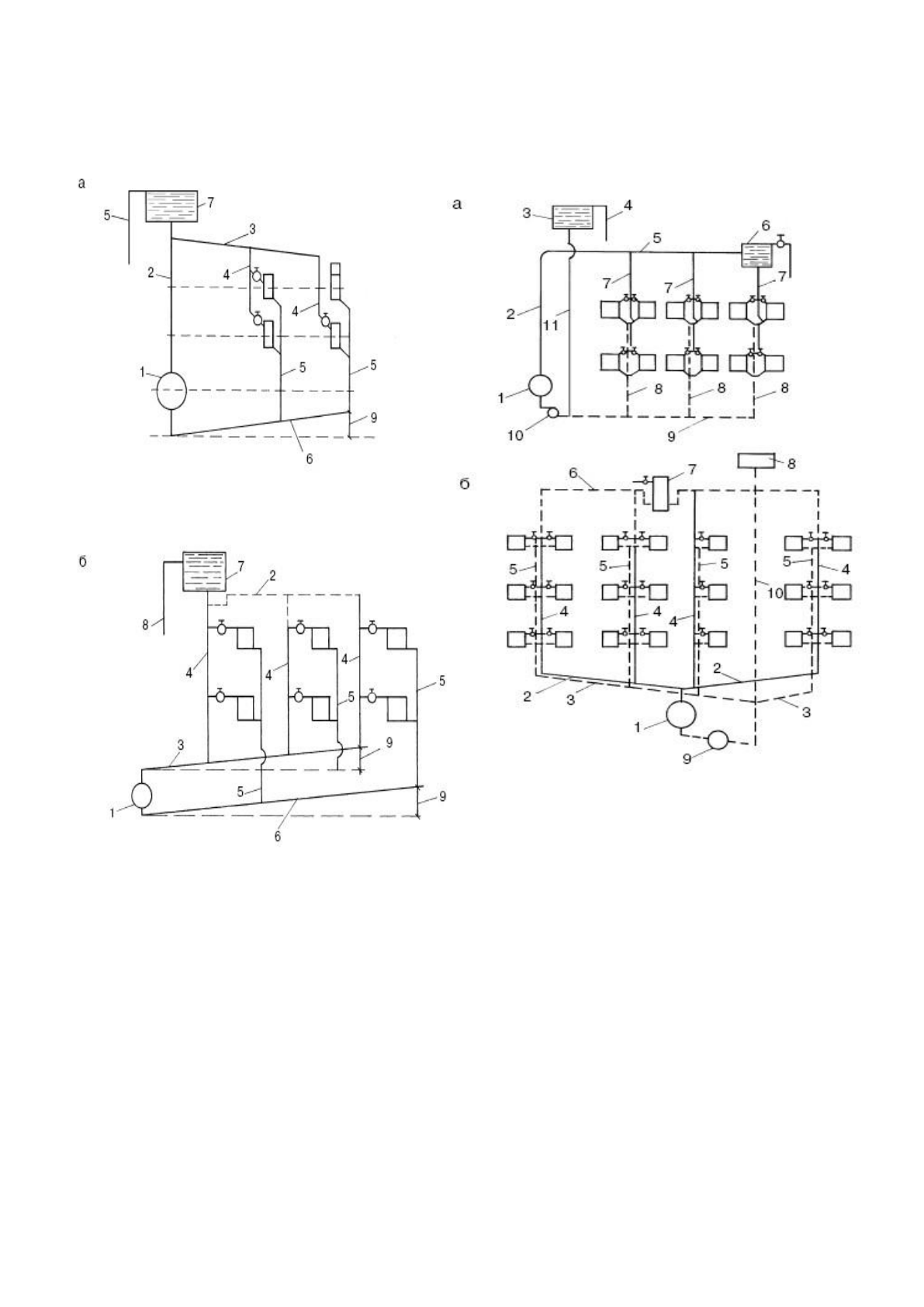

Рисунок 10.
Система с естественной
циркуляцией теплоносителя: а – верхняя
разводка; б – нижняя разводка;
Рис. 8а.
1 – котел;
2 – воздушная линия (главный стояк);
3 – разводящая линия;
4 – горячие стояки;
5 – обратные стояки;
6 – обратная линия;
7 – расширительный бак;
Рисунок 11.
Водяное отопление с принудительной
циркуляцией: а – нижняя разводка; б – верхняя
разводка;
а – нижняя разводка;
1 – котел;
2 – главный стояк;
3 – расширительный бак;
4 – сигнальная линия;
5 – подающая линия;
6 – воздухосборник;
7 – подающие стояки;
8 – обратные стояки;
9 – обратная линия;
10 – насос;
11 – расширительная труба.
б – верхняя разводка:
1 – котел;
2 – подающая линия;
3 – обратная линия;
4 – подающие стояки;
5 – обратные стояки;
6 – воздушная линия;
7 – воздухосборник;
8 – расширительный бак;
9 – насос;
10 – расширительная труба
