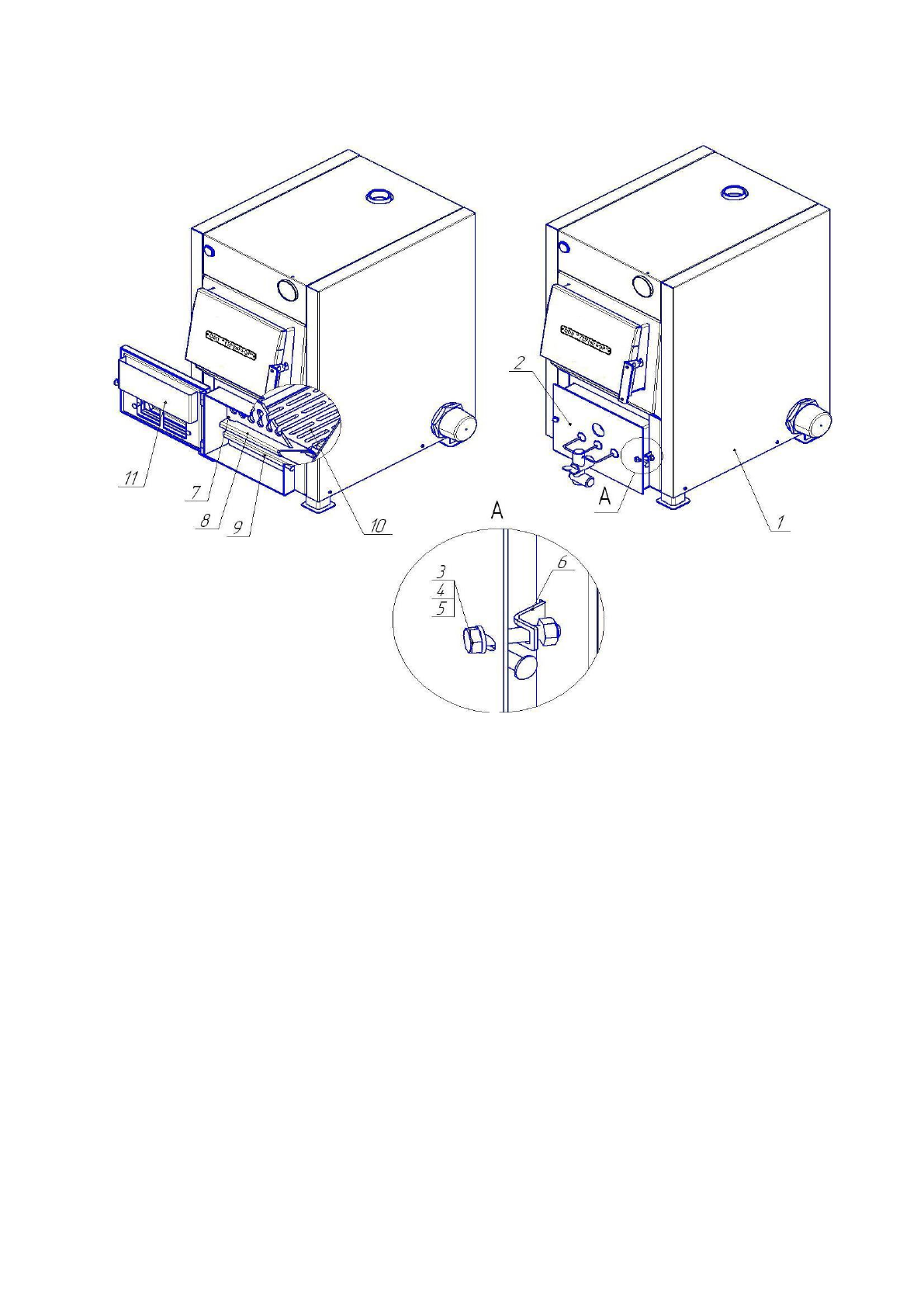

Рисунок 8.
Установка газогорелочного устройства печного АГУ-П в котел водогрейный Титан -15У
1. - Котел водогрейный Титан 15-У
2. - Газогорелочное устройство печное АГУ-П
3. - Болт М8х40
4. - Шайба
5. - Гайка М8
6. - Кронштейн для крепления АГУ-П
7. - Дверка внутренняя.
8. - Опора колосника
9. - Зольный ящик
10.- Колосник – 2 шт
11.- Дверка нижняя
Для установки газовой горелки (поз.2) в котел Титан 15-У (поз.1) необходимо:
Демонтировать из котла дверку нижнюю (поз.11),дверку внутреннюю (поз.7), опору колосника (поз.8),
ящик зольника (поз.9), колосники (поз.10).
Установить газогорелочное устройство (поз.2) в проем топливного канала котла Титан 15-У.
Установить в прорези на элементах декора кронштейны для крепления АГУ-П (поз.6).
Закрепить АГУ-П при помощи крепежных элементов (поз.3,4,5) на котле Титан 15-У
