27

С) Приготовьте кабель 380V~ без вилки.

•

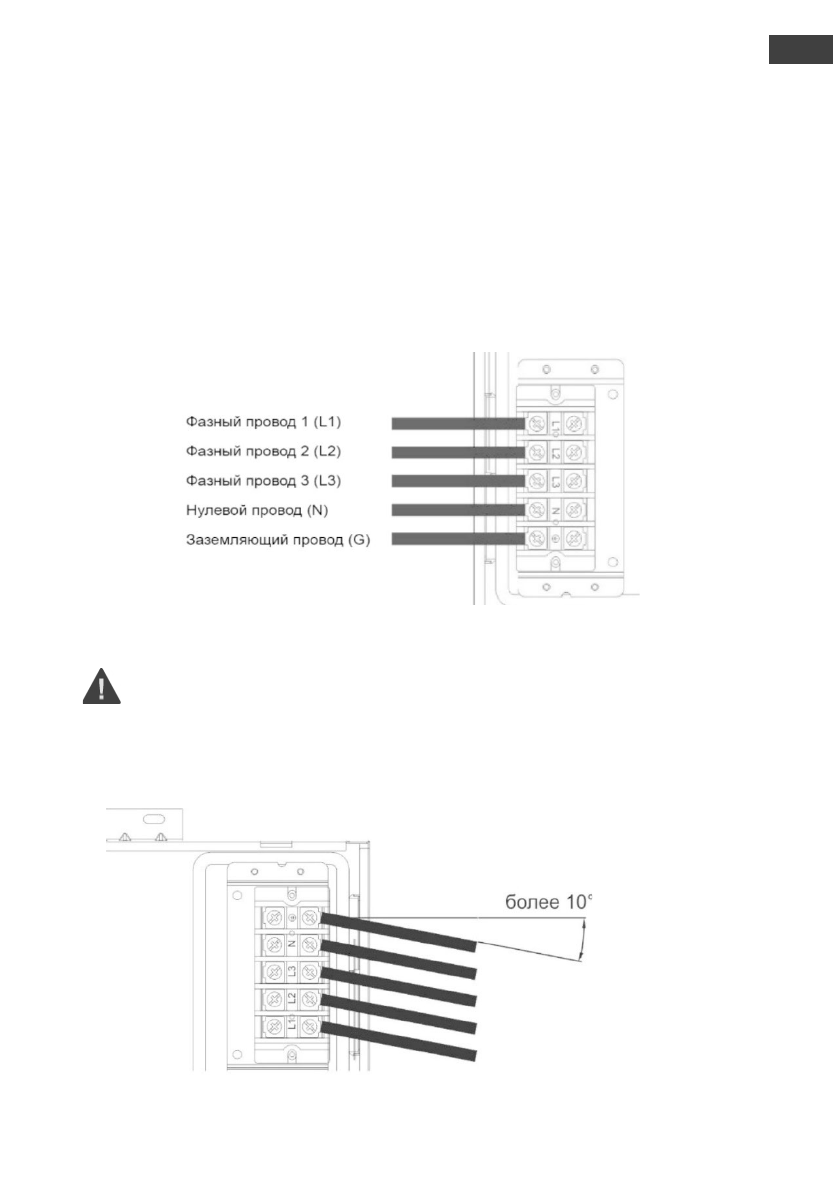

Схема подключения сетевого кабеля к клеммной колодке указана

в Рис.

9

.

•

Клеммы L1, L2, L3 должны быть разомкнуты.

•

Подключение L1

-

L2

-

L

3-N-

G сверху «Вниз», согласно Рис.

9

.

•

Минимальное  сечение  кабеля  и  номинальный  ток  нагрузки  ука-

заны в Таблице 1.

•

Зафиксируйте  контакты  за  счет  болтового  соединения  на  клемм-

ной колодке.

Рис.9

.

 Подключение прибора

Внимание!  Каждый  провод  и  клемма  должны  быть  плотно  затя-

нуты!

Сетевой  провод  должен  выходить  из  отверстия  на  боковой  поверхности

прибора  под  углом  не  менее  10°  ниже  горизонтали  (Рис.

1

0),  чтобы  избежать

накопления конденсата на проводе и попадания его в прибор.

Рис. 10. Расположение сетевого кабеля

RU
