Технический паспорт. Руководство пользователя

Вытяжка  создана  по  трубе  в  функциональном  отношении  его  поперечного  сечения,  высоты  и
шероховатости  на  его  внутренних  стенках.  Никакие  другие  устройства  не  могут  быть
подключены  к  трубе котла.  Диаметр  дымохода  не должен  быть  меньше,  чем  дымохода  котла.
Выход  дымохода  должен  быть  подключен  к  отверстие  трубы.  С  точки  зрения  механических
свойств,  выход  дымохода  должна  быть  прочный  и  правильно  запечатанный  (чтобы  избежать
утечки газа) и обеспечить легкий доступ для чистки внутри. Внутренняя часть выхода дымохода
не должна быть больше, чем эффективное сечение дымохода и не должен сужаться. Избегайте
использования соединений из колен.
 Для чистки дымоха надо открыть нижнюю часть. Стена дымохода имеет три слоя, где средний
слой  из  минеральной  ваты.  Толщина  изоляции  составляет  не  менее  30  мм,  когда  труба
установлена в доме,  толщина составляет 50 мм, при установке снаружи.
Внутренний  диаметр  трубы  зависит  от  ее  реальной  высоты  и  мощности  котла  (см.  диаграмму
4).

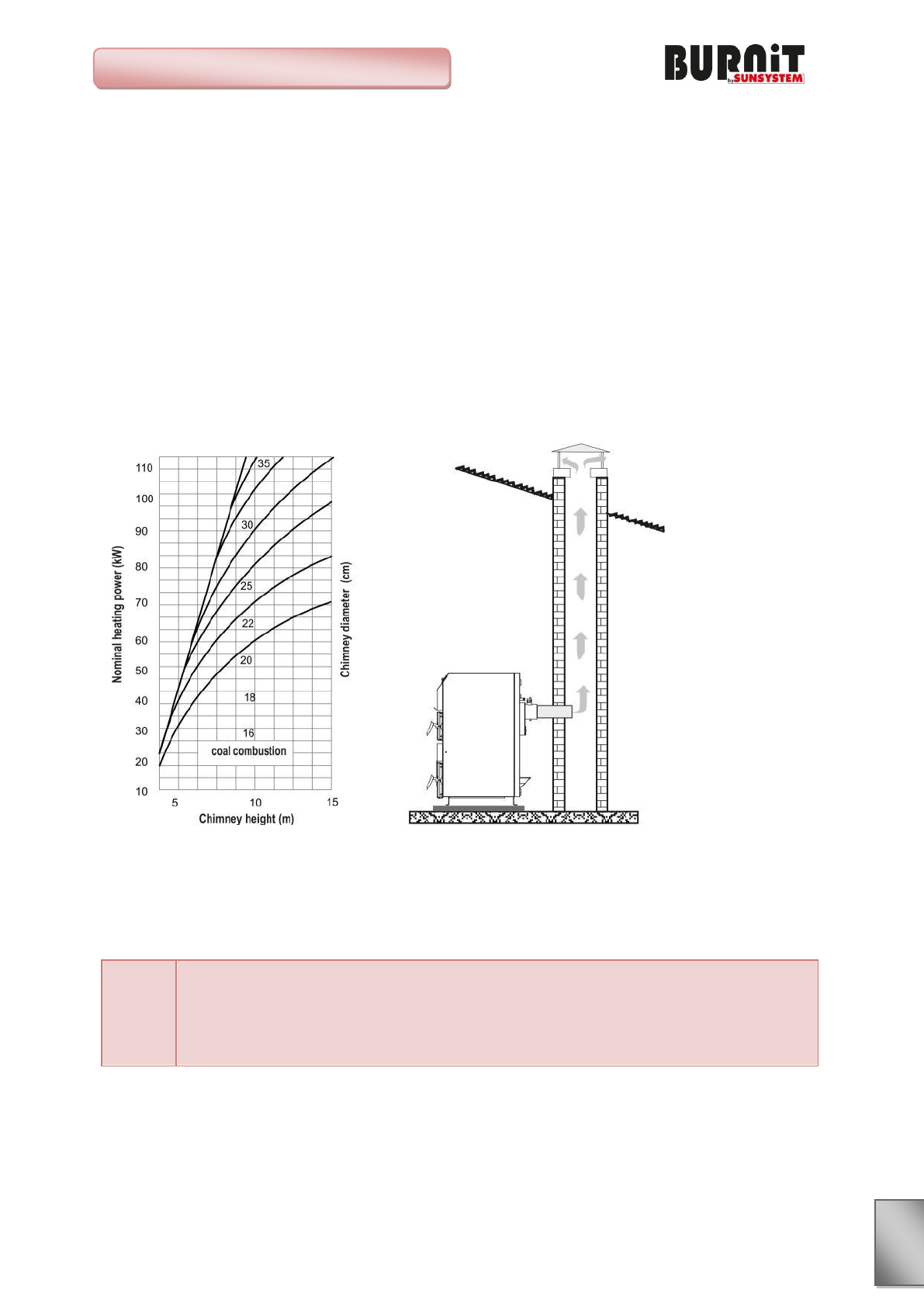

Диаграмма 4. Размер котла и параметры дымохода



Данные в таблицах используються в иллюстративных целях.
Осадок  зависит  от  диаметра,  высоты,  неровности  поверхности  трубы  и  разницы
температур  продуктов  сгорания  и  наружного  воздуха.  Мы  рекомендуем  вам
использовать  дымовую  трубу,  оснащенную  конечным  дымоходом.  Специалист  по
отоплению должен рассчитать точный размер дымовой трубы.
