10. Регулятор

Контроллер предназначен для управления  CH котлов. Он регулирует насос ответственны за  CH
циркуляции  воды,  HCW  насос  и  вентилятор.ST-81  является  PID-контроллером,  который
использует  непрерывный  сигнал.  В  этом  типе  контроллеров,  мощность  вентилятора
вычисляется  на  основе  температуры  котла  и  температуры  дымовых  газов  на  выходе  из  котла.
Вентиляция постоянная и напрямую зависит от измеряемой температуры котла и температуры
дымовых газов, а также разницы между этими двумя параметрами и их заданных значений






ЭЛЕКТРООБОРУДОВАНИЕ,

находящеесяпод напряжением

!

Перед началом любых действий в отношении монтажа (подключение кабеля к насосу,
установка устройства и т.д.) необходимо убедиться, что контроллер не работает!
Все работы по соединию  должны выполняться только квалифицированным
электриком.Перед активацией контроллера, измерьте эффективность повторного
включения двигателя, проверьте котел и проверьте провод изоляции.

Неправильное подключение кабелей может привести к повреждению контроллера.
Контроллер не должен работать в замкнутой системе центрального отопления.
Обязательна установка предохранительного клапана, предохранительный клапан
давления и расширения сосудов.
Устройство может быть повреждено, если оно было поражено молнией. Убедитесь,
что он отключен от сети во время грозы.

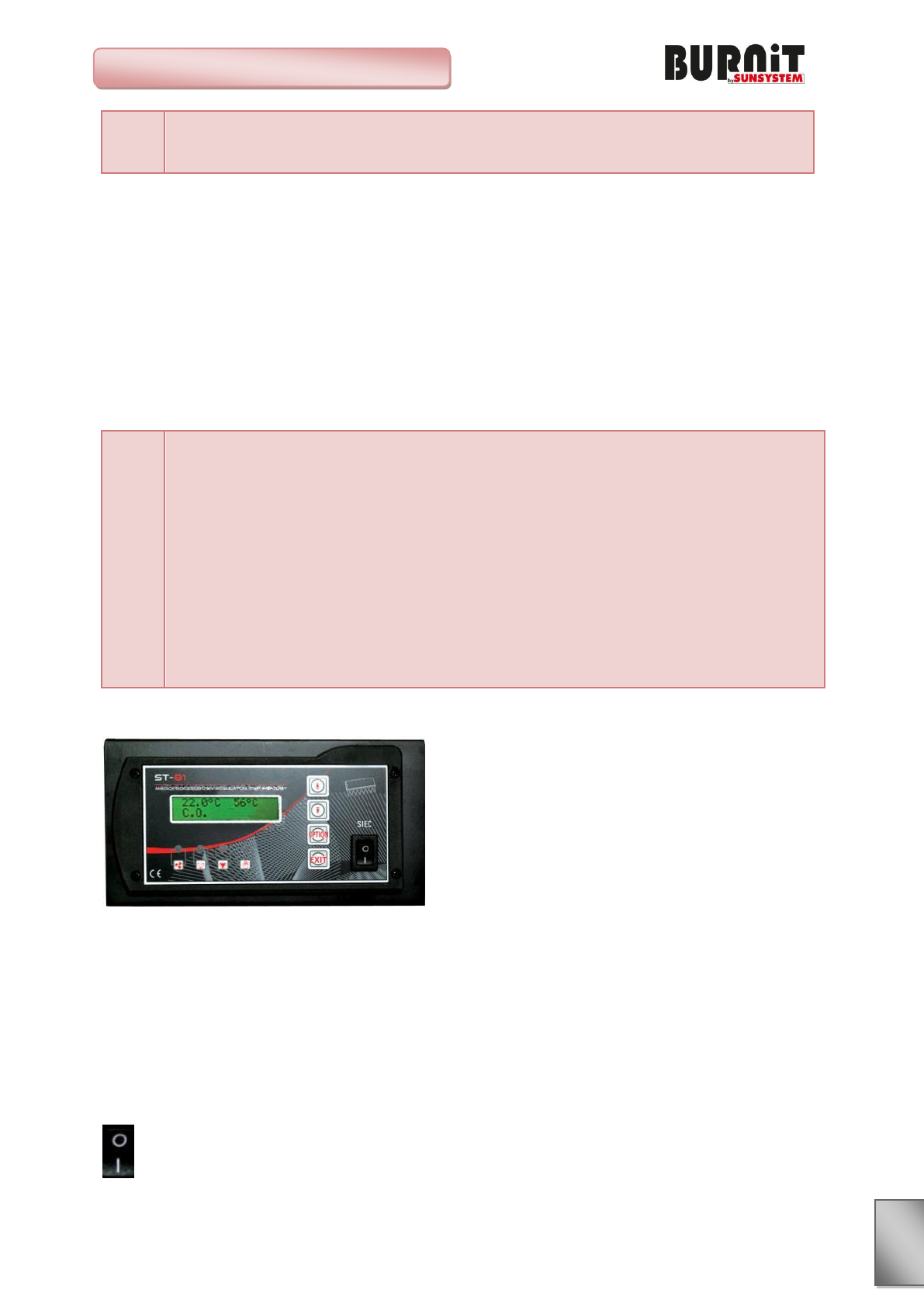

10.1. Контроллер просмотра. Объяснение кнопок и световых индикаторов.

Контроллер отображает температуру дымовых
газов (поддержание стабильного уровня) и
поддержание постоянной температуры котла без
необходимости в дополнительном регулировании
и колебания. При установке этого контроллера, вы
можете сэкономить до 13% топлива и обеспечить
постоянную температуру воды и увеличивает срок
службы Вашего котла. Контроль температуры
дымовых газов обеспечить снижение выбросов

пыли и дыма. Тепло дымовых газов используется для отопления, а не теряется через дымоход.


Объяснение клавиш:



 -

Навигационная клавиша вверх/плюс



 -

Навигационная клавиша вниз/ минус



-  клавиша опция -

Вход в меню / подтверждение параметров



-  выход/ отмена параметров


 - клавиша Вкл/Выкл
