101

2.1

КОТЕЛЬНАЯ

Помещение  котельной  должно  отвечать
т р е б о в а н и я м   н о р м ы     р а з м е щ е н и я
термогенераторов на жидком топливе.

2.2

РАЗМЕРЫ КОТЕЛЬНОЙ

Ус т а н о в и т ь

к о т е л

н а

з а р а н е е

приготовленный  фундамент  высотой  не
м е н е е   1 0   с м .   Д л я   у с т а н о в к и   к о р п у с
с л е д у е т   п р о д в и г а т ь   п о   с к о л ь з я щ е й
поверхности  (лучше  использовать  для
этого  стальные  щиты).  Минимальное
расстояние между стенами помещения и
внешними  панелями  котла  должно  быть
0,60 м, расстояние от верхней панели до
потолка  должно  быть  не  менее  1  м.  В
случае  котлов  со  встроенным  бойлером
это  расстояние  может  быть  уменьшено
до 0,50 м (в любом случае, минимальная
в ы с о т а   к о т е л ь н о й   н е   д о л ж н а   б ы т ь
меньше 2,5 м).

2.3

ПОДКЛЮЧЕНИЕ
ОБОРУДОВАНИЯ

О с у щ е с т в л я я

г и д р а в л и ч е с ко е

подключение следует убедиться в том, что
исполняются  указания,  приведенные  на
чертеже  1.  Рекомендуется  использовать
жесткие штуцера, легко рассоединяемые с
п о м о щ ь ю

в р а щ а ю щ и хс я

м у ф т .

О б о р уд о в а н и е   д ол ж н о   б ы т ь   о с н а щ е н о
баком  закрытого типа.

2.3.1

ЗАПОЛНЕНИЕ
ОБОРУДОВАНИЯ

Перед  заполнением  рекомендуем
пропустить  воду  по  трубам  для
удаления  возможных  мелких  частиц,
мешающих

эффективной

работе

котла.

Заполнение

должно

осуществляться  медленно,  что  позволит
удалить  воздушные  мешки  через
соответствующие

отверстия,

установленные

на

оборудовании

обогрева.

В

термогенераторах

замкнутого  контура  давление  загрузки
при  холодном  котле  и  давление  перед
закачкой  бака  должны  соответствовать
или, как минимум, не должны быть ниже
высоты

статической

колонны

оборудования

(Например,

для

пятиметровой  колонны  давление  перед
загрузкой бака и давление котла должно,

как минимум, соответствовать 0,5 бар).

2.3.2

ТРЕБОВАНИЯ К ВОДЕ

Вода-теплоноситель

должна

соответствовать норме UNI-CTI 8065.
Следует

напомнить,

что

накипеобразования

в

несколько

миллиметров  толщиной  вызывают  в
следствие  их  низкой  теплопроводности
значительное  перегревание  панелей
котла,  приводящее  к  нежелательным
последствиями.
Обязательной  является  обработка  воды
в следующих случаях:
– крупные системы (с большим объёмом

воды);

– в ы с о к а я

ц и к л и ч н о с т ь

п о д а ч и

использованной воды;

– п о с л е   ч а с т и ч н о г о   и л и   п о л н о г о

опоражнивания оборудования.

2.4

ПОДВЕДЕНИЕ  ДЫМОХОДА

Правильная  установка  дымовой  трубы
является  важнейшим  условием  хорошего
ф у н к ц и о н и р о в а н и я

к о т л а .

П р и

н е п р а в и л ь н о м   п о д в е д е н и и   д ы м о хо д а

1.6.5

ФЛАНЕЦ ГОРЕЛКИ

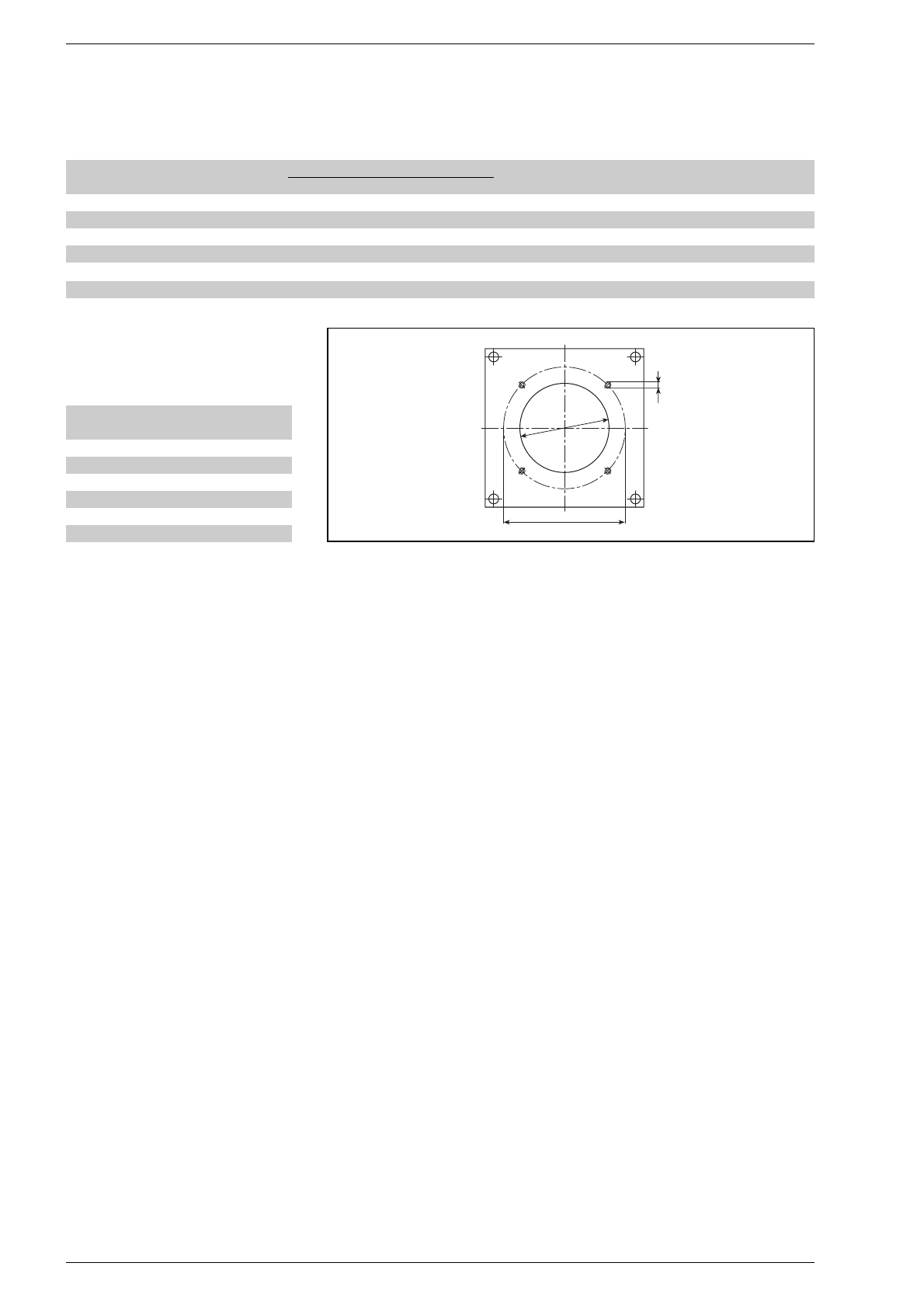

Размеры  фланца  крепления  горелки  на
дизельном топливе указаны на чертеже 4.

A

B

C

Чертеж 4

2

УСТАНОВКА

A

B

C

mm

mm

њ

1R 6 OF

110

150

M8

1R 7÷9 OF

130

170

M8

2R 6-7 OF

130

170

M8

2R 8÷15 OF

160

190

M10

2R GT 6-7 OF

130

170

M8

2R GT 8÷15 OF

160

190

M10

1.6.4

Газовые горелки марки RIELLO

Котел

Модель

Мощность (кВт)

Электропитание

Тип газа

I стадия

II стадия

1R6÷9 OF

GS10

42÷116

–

230V

±

10%

~

50Hz

G20/25 - G30/31

2R6 OF

GS10

42÷116

–

230V

±

10%

~

50Hz

G20/25 - G30/31

2R 7÷8 OF

BS 3

65÷189

–

230V

±

10%

~

50Hz

G20/25 - G30/31

2R 9÷11 OF

BS 4

110÷246

–

230V

±

10%

~

50Hz

G20/25 - G30/31

2R 8÷15 OF

RS 28

81

163-325

230V

±

10%

~

50Hz

G20/25 - G30/31

2R 8÷15 OF

RS 28/1

163÷349

–

230V

±

10%

~

50Hz

G20/25 - G30/31
