105

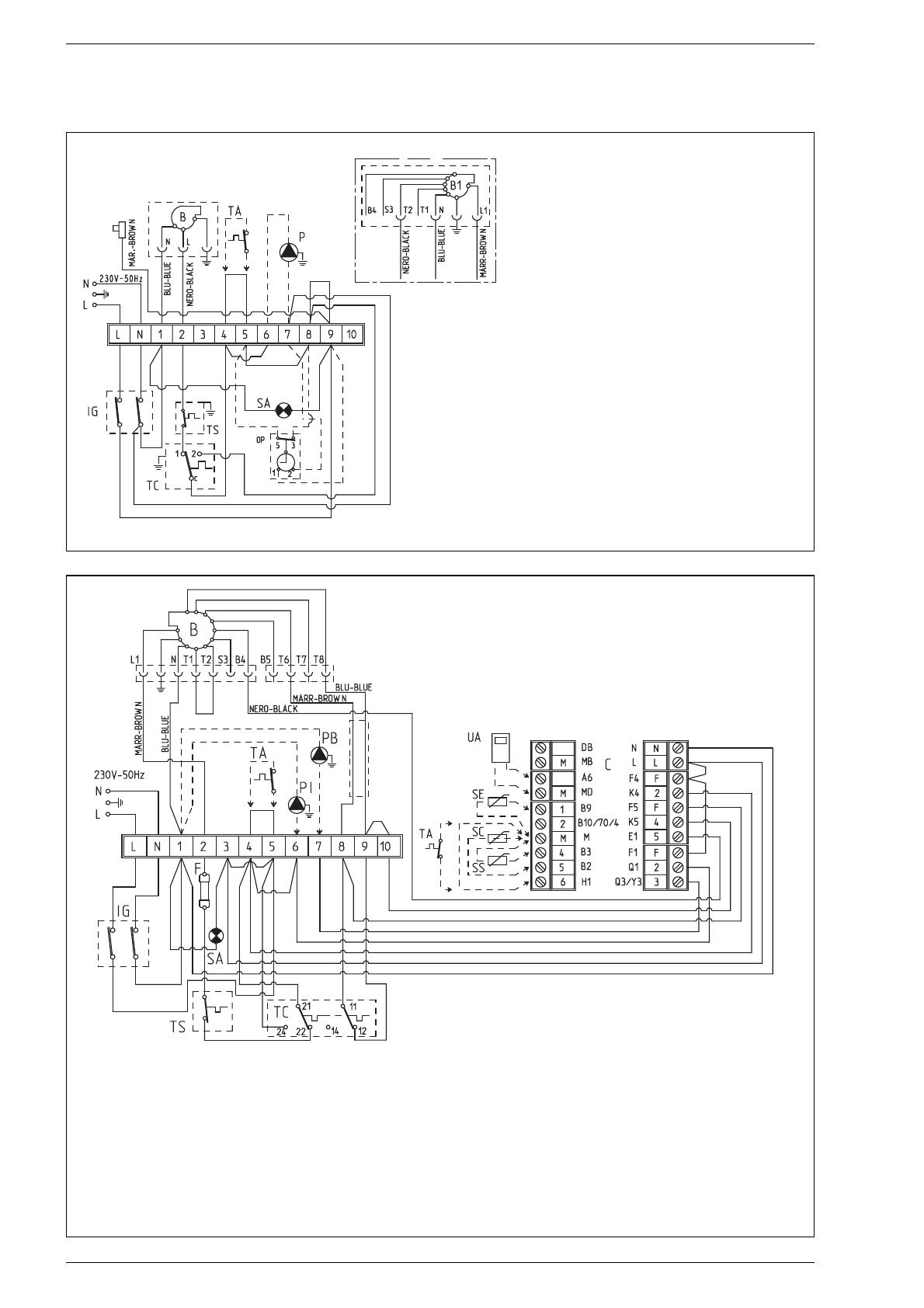

Чертеж 9/a

Котел “2R GT”

ПЕРЕЧЕНЬ
F

Плавкий предохранитель (Т 6.3А)

IG  Общий выключатель
TC  Двухступенчатый регулирующий термостат
TS  Термостат безопасности
B

Горелка

PI

Насос оборудования

PB  Насос бойлера
C

Соединители регулятора RVA 43.222
(черный-красный-коричневый)

TA

Термостат помещения

UA Единица атмосферного состояния типа QAA70 (опция)
SE  Зонд внешней температуры (опция)
SC  Зонд котла типа QAZ21 (опция)
SS  Зонд бойлера QAZ21 (опция)
SA Зеленая лампочка наличия напряжения

ПРИМЕЧАНИЕ:

При

подсоединении

термостата

помещения  ТА  необходимо  снять  мост  с  зажимов  4-5.
При  подсоединении  регулятора  RVA 43.222  необходимо
снять мосты с зажимов 4-5, 4-6, 9-10.

Чертеж 9

Котел “1R/2R”

Спецификация
L

Сеть

N

Нейтраль

IG

Главный рубильник

TS

Защитный термостат

TC

Термостат котлоагрегата

SA

Зеленая лампочка наличия напряжения

P

Насос системы

B

Горелка c прямой подачей (не входит в поставку)

B1

Горелка с постоянной подачей (не входит в поставку)

TA

Климатический регулятор

OP

Программируемый таймер (дополнительно)

Примечание:  При  подключении  хронотермостата  (TA)  снимите
перемычку, установленную на зажимы 4-5.
При  подключении  программируемого  таймера  (OP)  снимите
перемычку, установленную на зажимы 5-8.

ВНИМАНИЕ:

Кабель

коричневого

цвета

(изолированный)  используется  исключительно
для  подключения  горелок  с  постоянной
подачей (типа B1).
