4.5 - ЭЛЕктрОСхЕМа

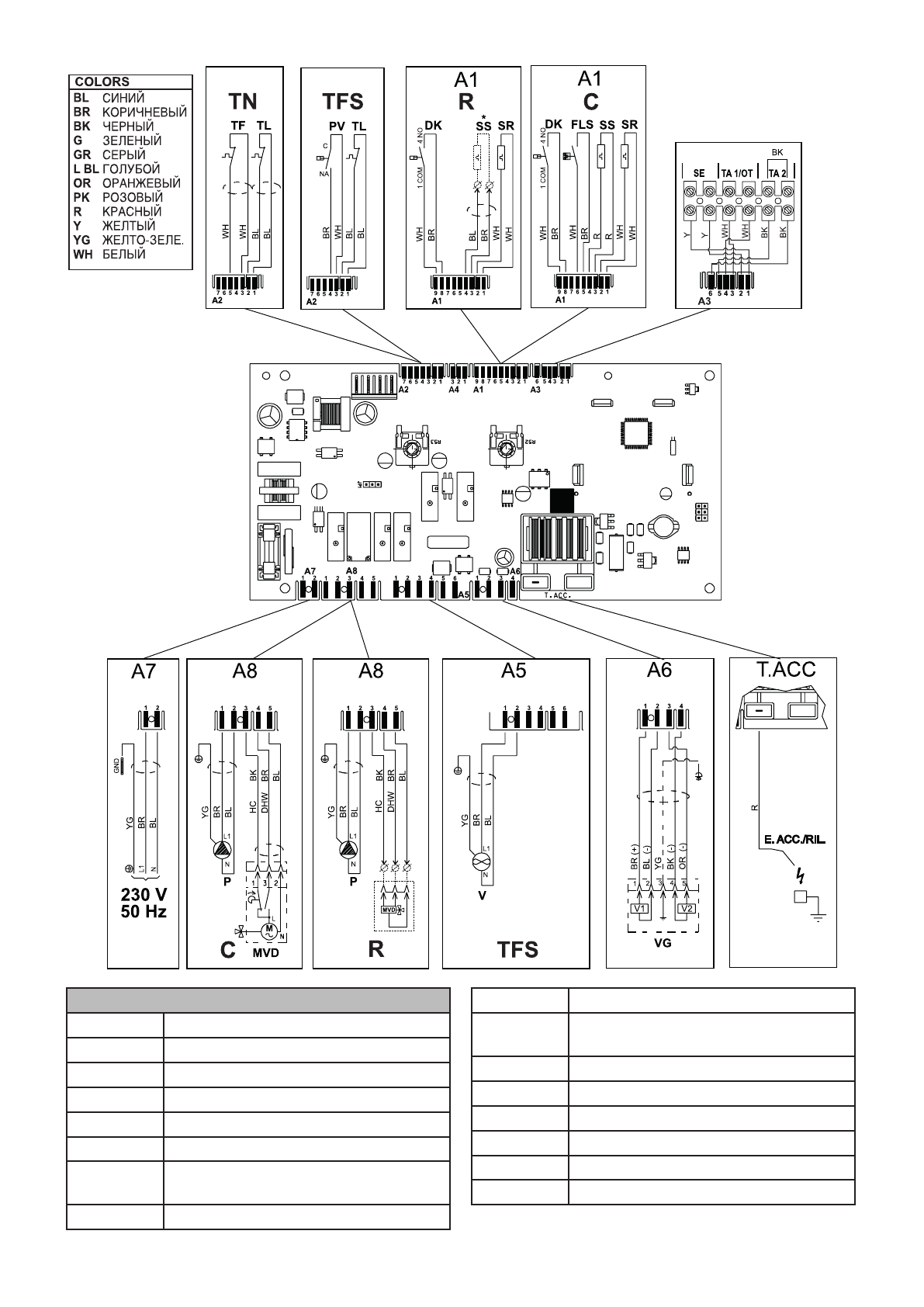

Практическая схема подключения

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

A1.....A8

Разъёмы служебных систем

DK

Защитное реле давления против нехватки воды

E. ACC./RIL

Электрод зажигания/обнаружения

FLS

Расходомер запроса ГВС

MVD

Двигатель перепускного вентиля (только для VorTech DUO)

P

Циркуляционный насос

PV

Реле давления вентилятора (только для VorTech с прину-

дительной тягой)

SR

Датчик отопления

SS (*)

Датчик ГВС (только для VorTech C)

TF

Термостат дымовых газов (только для VorTech

с естественной тягой)

TL

Термостат ограничения

VG

Газовый клапан

V

Вентилятор

SE

Соединительные клеммы наружного датчика

TA1 / OT

Соединительные клеммы модулирующего ТА

TA2

Соединительные клеммы ТА вкл/выкл
