28

Приёмник

давления

ВЫхОД

Все  приведённые  ниже  инструкции

предназначены  исключительно  для

персонала, уполномоченного

 автори-

зованным сервисным центром.

1) Настройка на максимальной мощности

-   Включите котёл в режиме калибровки на МАК

-

СИМАЛЬНОЙ МОщНОСТИ (см. 3.11.1).

-  Когда горелка включена, убедитесь,

  что  “МАКСИМАЛЬНОЕ”  значение  давления

соответствует указанному в таблице “СОПЛА

- ДАВЛЕНИЯ”.

-  Если значение не соответствует, измените его,

сняв  запорный  винт

‘’Q’’

  и  повернув  находя

-

щийся ниже винт

“S”

 ПО ЧАСОВОЙ СТРЕЛКЕ,

чтобы его увеличить, или ПРОТИВ ЧАСОВОЙ

СТРЕЛКИ, чтобы уменьшить.

3) Завершение базовой калибровки

-  после того, как были проверены и, при необ

-

ходимости, откорректированы максимальное

и  минимальное  значения  давления  газового

клапана (пп. 1-2):

-  дезактивировать  запрограммированную  по

времени  функцию  калибровки,  отключив  на

-

пряжение с помощью главного

выключателя;

-  снять  гибкую  трубку  манометра  и  снова

зарыть винт приёмника давления;

-

убедиться в отсутствии утечки газа.

P

Q

R

P

R

Q

S

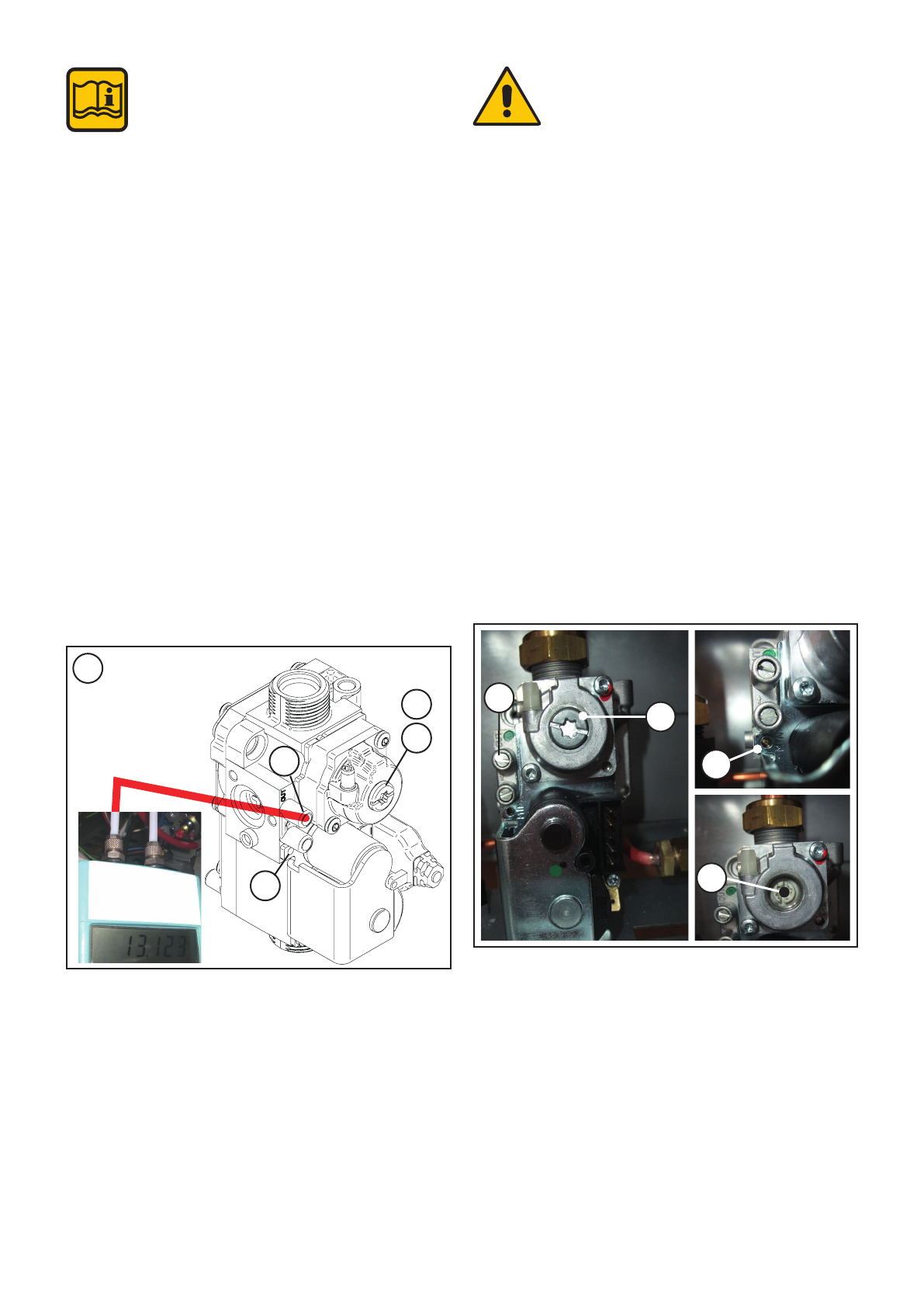

3.12 -  НаСтрОйка гОрЕЛкИ

2) Настройка на минимальной мощности

-   Включите котёл в режиме калибровки на МИ

-

НИМАЛЬНОЙ МОщНОСТИ (см. 3.11.1).

-  Когда горелка включена, убедитесь, что "МИНИ

-

МАЛЬНОЕ" значение давления соответствует

указанному в таблице “СОПЛА - ДАВЛЕНИЯ”.

-  При необходимости откорректируйте значение,

поворачивая (с помощью отвёртки) винт

“R”;

ПО  ЧАСОВОЙ  СТРЕЛКЕ  для  увеличения  и

ПРОТИВ  ЧАСОВОЙ  СТРЕЛКИ  для  уменьше

-

ния.

Все котлы поставляются уже откалибро

-

ванными  и  прошедшими  приёмочные

испытания. Если  необходимо произве

-

сти  калибровку  газового  клапана,  сле

-

дует выполнить следующие действия:

-  Отвинтите игольчатый винт

 ‘’P’’

, расположен

-

ный  внутри  приёмника  давления  на  выходе

газового  клапана,  и  подсоедините  манометр

так, как указано на рисунке.

-  Проверьте значение питающего давления (см.

таблицу “СОПЛА - ДАВЛЕНИЯ”).

S

P

Внимание,  при  выполнении  этих

операций нельзя производить отбор

воды в режиме гВС.
