2.3  - ДИаграММа раСхОДа/ДОСтуПНОгО ДаВЛЕНИЯ ДЛЯ

уСтаНОВкИ

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

N°

C.E.

S.E.

Описание

1

db

SS

Температурный датчик ВБП

2

FLS

Расходомер с фильтром холод

-

ной воды

3

VG

Газовый клапан

4

Fd

E

ACC/RIL

Электрод  зажигания/обнару

-

жения

5

Горелка

6

Камера сгорания

7

AF

TF

Защитный  термостат  превыше

-

ния уровня задымления

8

Расширительный бак

9

FR

HT

Теплообменник

10

HL

TL

Защитный термостат

11

Hb

SR

Датчик температуры отопления

12

Ht

P

Циркуляционный насос

13

Lp

DK

Реле давления против нехватки

воды

14

Кран для слива котла

15

Заливочный кран

16

Перепускной вентиль

17

Пластинчатый теплообменник

18

FL

 FH

VM

Вентилятор

19

AF

AS

PV

Реле давления выхлопных газов

20

Предохранительный клапан

21

Автоматический перепускной клапан

C

Выход ВБП

G ½

G

Подача газа

G ¾

F

Вход холодной воды

G ½

M

Подача  в  систему  ото

-

пления

G ¾

R

Обратка  системы  ото

-

пления

G ¾

Rc

Заливочный кран

Sc

Слив котла

Svs

Предохранительный клапан слива

C.E.

= КОДЫ ОШИБКИ см.

разд. 4.6

S.E.

= УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

ЭЛЕКТРОСХЕМЫ см. разд. 4.5

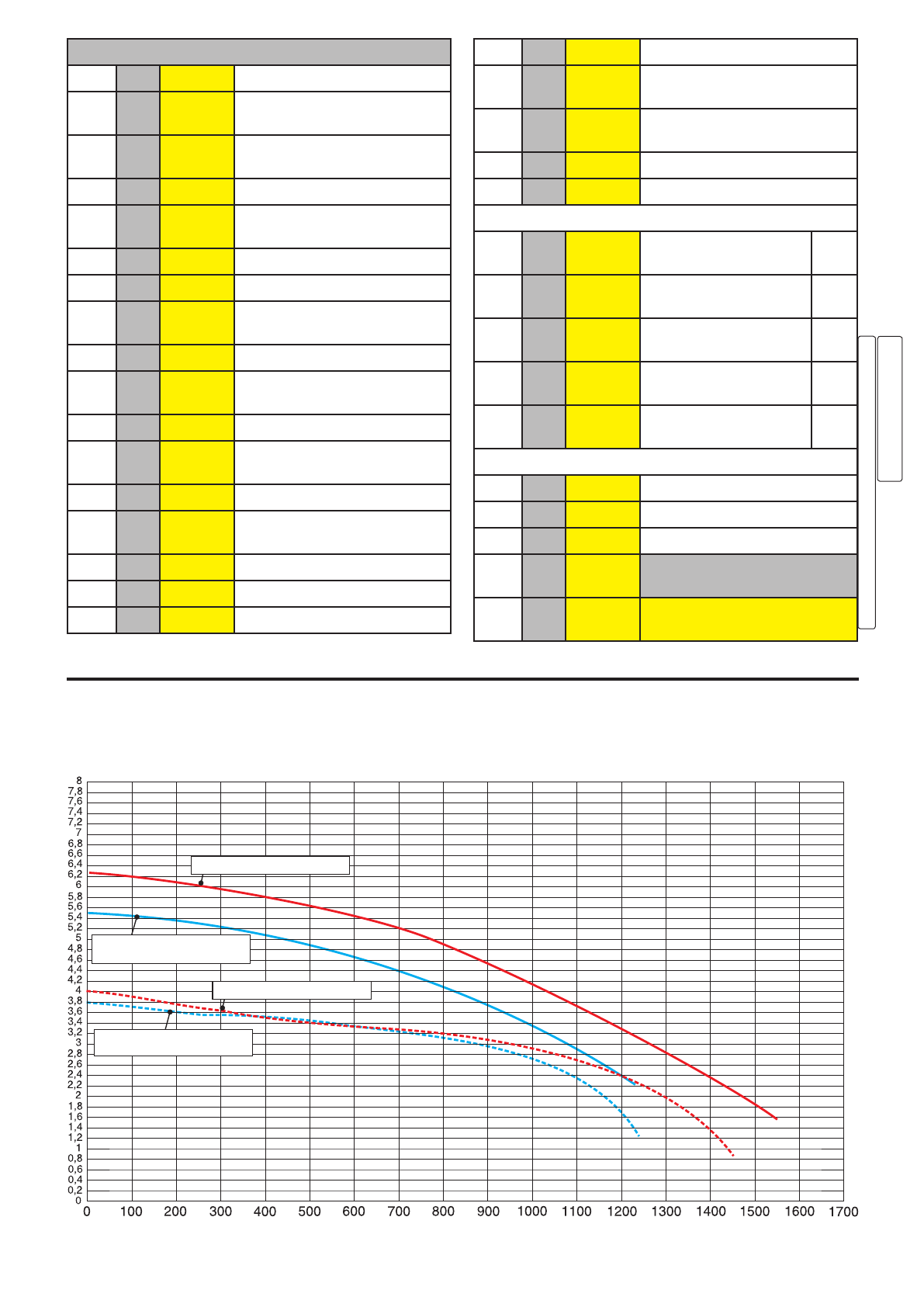

Èìeþùeecÿ äaâëeíèeâ (ì.â.c.)

Pacxoä Q (ë/÷)

ONE CS 24-28 CH

DUO CS 24-28 CH

ONE CS 32 CH

DUO CS 32 CH
