Отвод продуктов сгорания
Отвод  продуктов  сгорания  газа  осуществляется  через  стабилизатор  тяги  в

обустроенный  дымоход.  Стабилизатор  оснащен  специальным  датчиком,
обеспечивающим  прекращение  подачи  газа  на  горелку  при  недостаточной  тяге  в
дымоходе или ее «опрокидывании».

Система автоматики

Система  автоматики  котла  стоит  из  автоматики  управления  и  автоматики

безопасности.  Автоматика  управления обеспечивает автоматическое поддержание
температуры  теплоносителя  отопления  и  контуром  ГВС  (при  его  наличии  и
активации данной функции), управление автоматическим розжигом и горением.

Автоматика  безопасности  обеспечивает  отключение  подачи  газа  к  горелке  в

случае:  пропадании  пламени,  неисправности  системы  контроля  пламени,
перегреве котла, нарушениях в системе отвода продуктов сгорания;


1.2 Панель управления

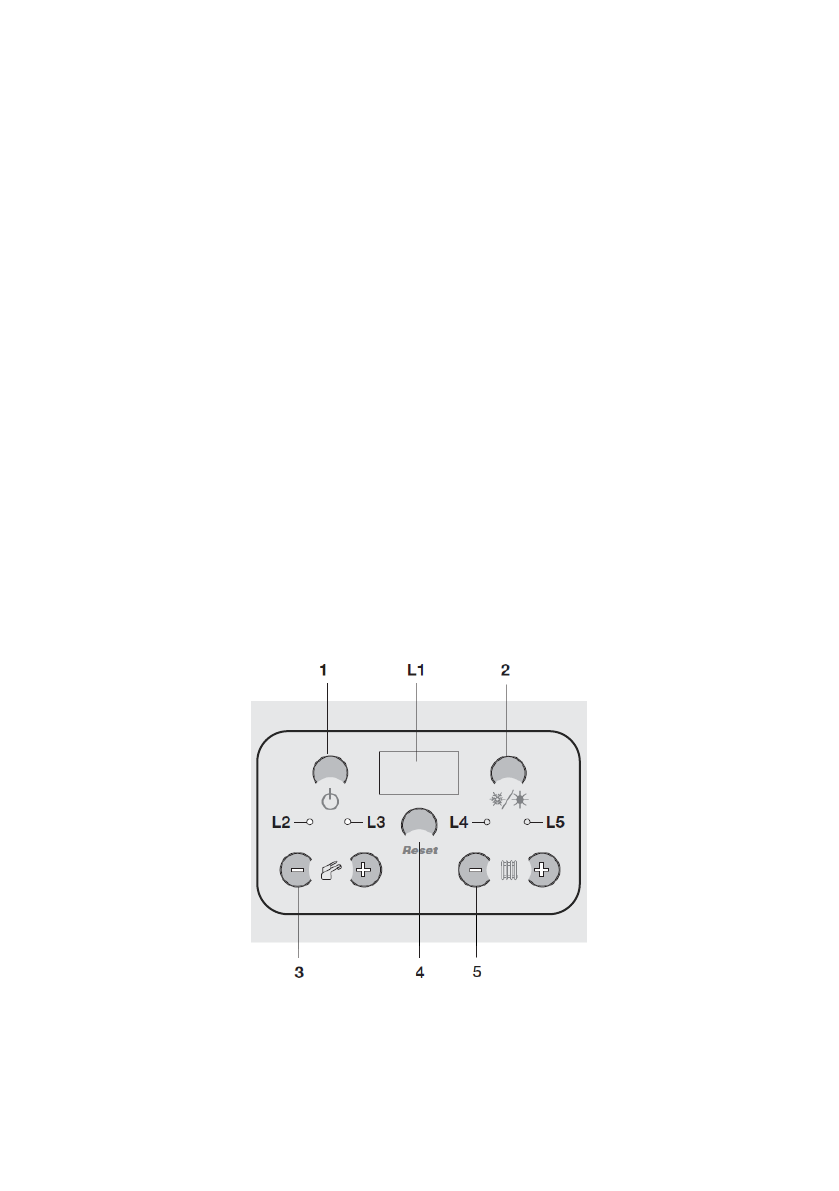

На  фронтальной  крышке  котла  имеется  панель  управления,  на  которой

расположены  кнопки  управления  котлом  и  дисплей.  Для  контроля  за
работой  котла  и  его  систем  используется  LСD  –  дисплей  на  который,  при
работе  котла,  выводится  информация  о  температуре,  а  при  возникновении
нештатной ситуации отображается буквенно-цифровой код неисправности.

1

 - Кнопка Включено / Выключено;

L1

 - ЖК дисплей

2

 - Кнопка “Лето/Зима”;

L2

 - Индикатор работы котла “Включено”;

3

 - Кнопки установки температуры ГВС;

L3

- Индикатор неисправности котла;

4

 - Кнопка сброса “Reset”;

L4

- Индикатор работы в режиме “Зима”;

5

 - Кнопки установки температуры отопления;

L5

 - Индикатор работы в режиме “Лето”;
