20

ИНСТРУКЦИЯ ДЛЯ ТЕХНИЧЕСКИХ СПЕЦИАЛИСТОВ.
3 ХАРАКТЕРИСТИКИ КОТЛА

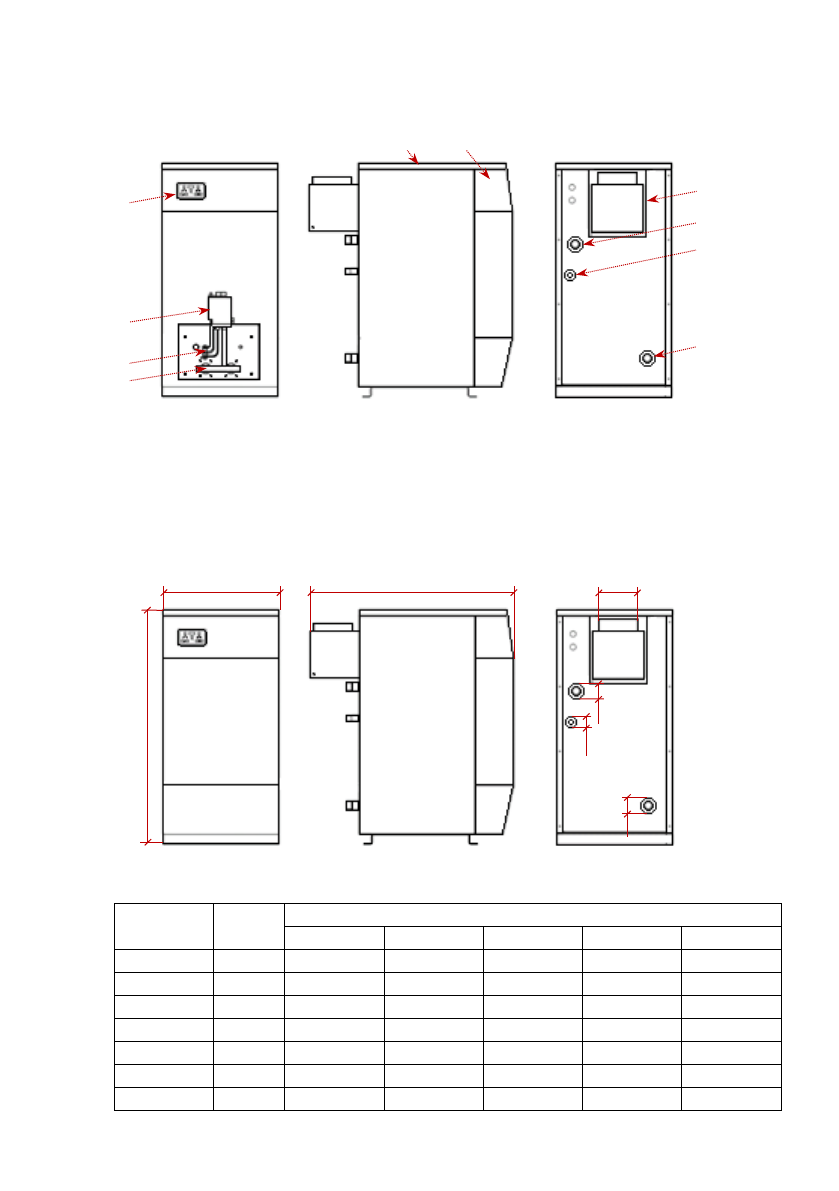

3.1 Схема котла

1. Газовая горелка;

      6.  Передняя съемная декоративная крышка;

2. Электрод розжига и ионизации;

      7.  Патрубок дымохода;

3. Газовый клапан;

      8.  Труба подающей линии отопления;

4. Панель управления;

      9.  Труба подключения газа;

5. Верхняя съемная крышка;

      10.Труба обратной линии отопления;

3.2

Габаритные и присоединительные размеры

Таблица 3. Габаритные и присоединительные размеры оборудования.

Размер

Ед. изм

RODA KRAFTER EVO

R MOD 20  R MOD 30

R MOD 40

R MOD 50

R MOD 60

H

мм

910

910

910

910

910

W

мм

450

450

450

450

450

L

мм

400

475

550

625

700

D1

мм

130

130

130

150

150

D2

 дюйм

1

1

1

1

1

D3

 дюйм

1/2

1/2

1/2

1/2

1/2

D4

 дюйм

1

1

1

1

1

D1

H

D2

D3

D4

L

W

1

2

3

4

5

6

7

8

9

10
