30

4.4.3 Закрытая система отопления
Обязательно  установите  предохранительно-сбросной  клапан  максимальным

давлением  3  бар  и  мембранный  расширительный  бак

объёмом  не  менее  1/10  от

совокупного объёма теплоносителя, но не менее 15 литров.

Расширительный  бак  необходимо  размещать  на  обратной  линии  перед

циркуляционным  насосом.  При  монтаже  необходимо  проверить  давление  в
расширительном  баке.  Оно  должно  быть  0,7…0,8  от  номинального  давления  для
конкретной системы отопления.

Установка  запорной  арматуры  между  предохранительными  устройствами  и

котлом недопустима.

Температура  воды  обратной  линии  котла  должна  быть  не  менее  50  °С,  для  чего

необходимо  предусмотреть  установку  устройства  для  поддержания  необходимой
температуры обратной линии котла.

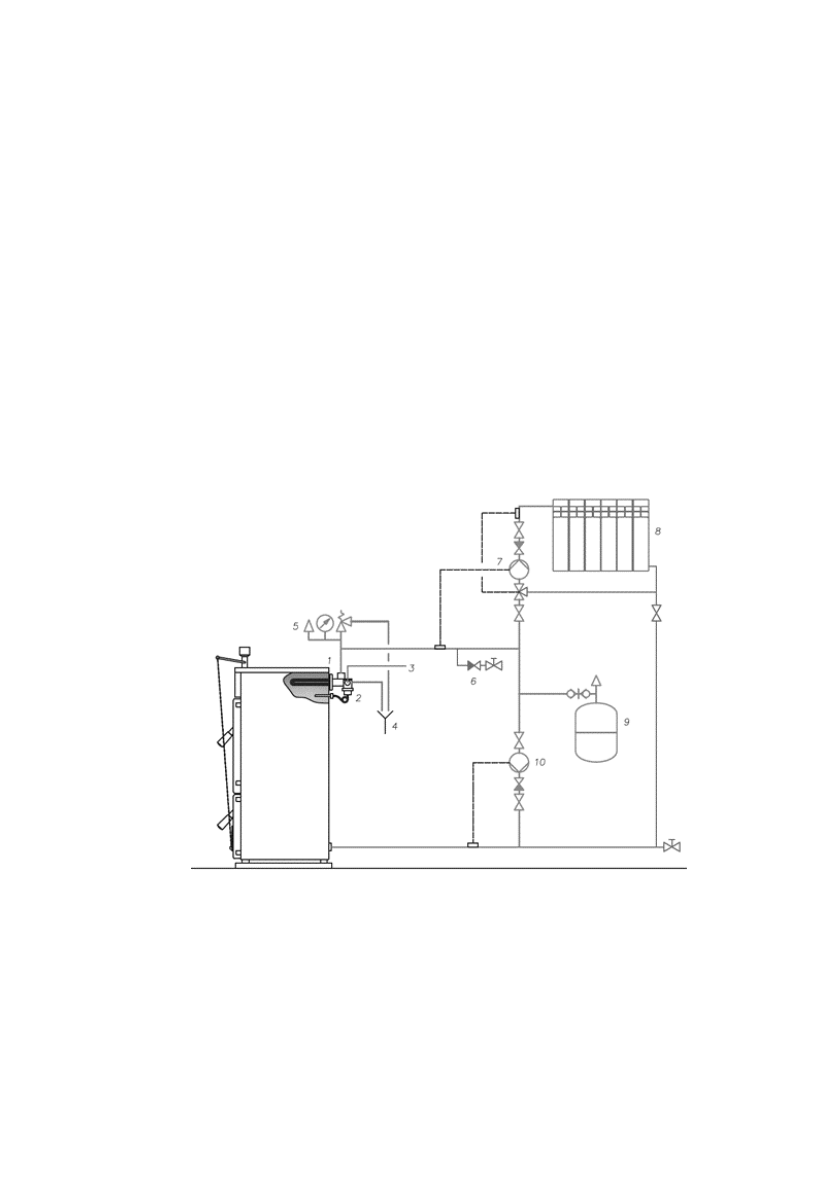

Пример системы отопления без теплоаккумулятора


1. Теплообменник защиты от перегрева (опция);

7. Насос системы отопления;

2. Термозащитный клапан (опция);

8. Система отопления;

3. Подача холодной воды;

9. Мембранный расширительный бак;

4. Слив в канализацию;

10. Котловой насос;

5. Группа безопасности котла;

11. Накладной термостат;

6. Кран подпитки и заполнения системы отопления;

Мембранный  расширительный  бак  является  элементом  безопасности  котла  и

предназначен  для  компенсации  расширения  теплоносителя  вследствие  нагрева.  В
процессе  эксплуатации  системы  отопления  теплоноситель  не  имеет  постоянной
