1. Теплообменник защиты от перегрева (опция);

6. 4-х ходовой смесительный клапан;

2. Термозащитный клапан (опция);

7. Насос системы отопления;

3. Подача холодной воды;

8. Система отопления;

4. Слив в канализацию;

9. Расширительный бак открытого

5. Кран подпитки и заполнения системы отопления;

    типа;



Для  предотвращения  смолообразования  и  выпадения  конденсата  температура

воды в котле должна быть не менее 65 °С.

Температура  воды  обратной  линии  котла  должна  быть  не  менее  50  °С,  для  чего

необходимо  предусмотреть  установку  устройства  для  поддержания  необходимой
температуры обратной линии котла.

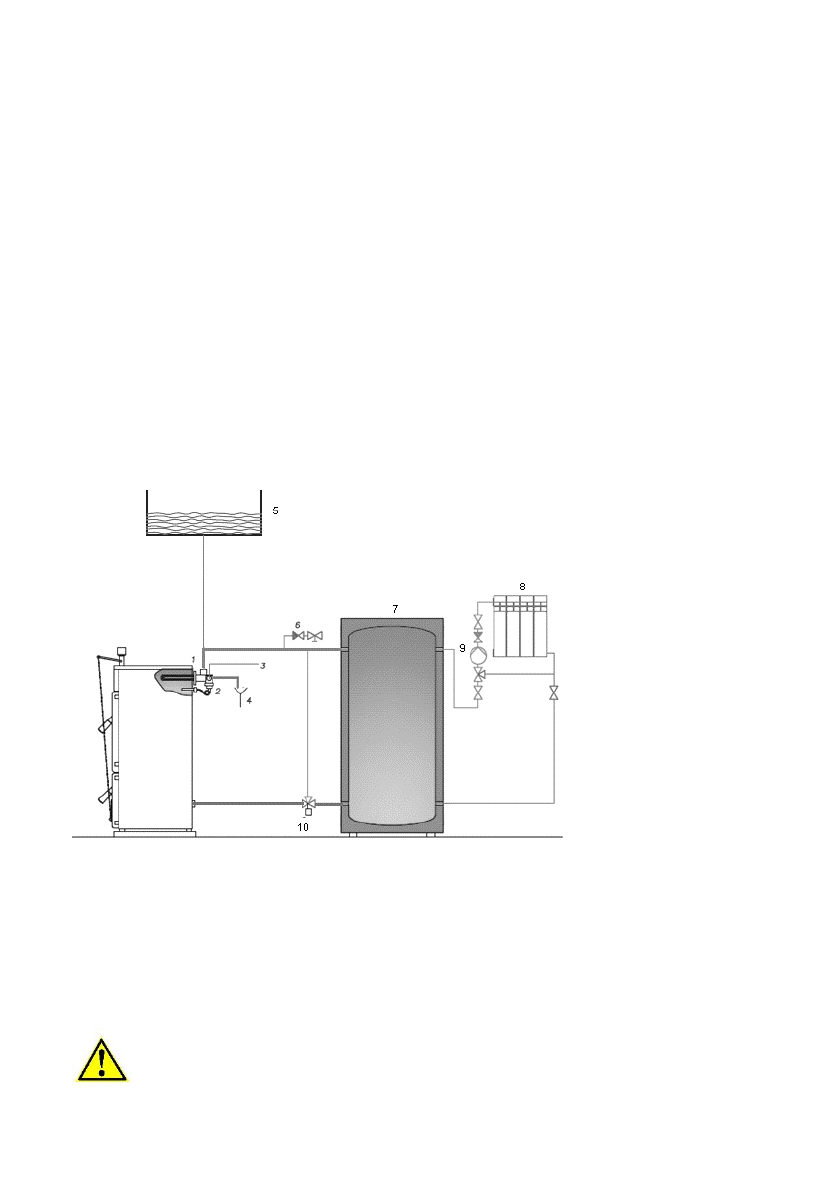

Пример системы отопления с принудительной циркуляцией и теплоаккумулятором.

1. Теплообменник защиты от перегрева (опция);

7. Теплоаккумулятор

2. Термозащитный клапан (опция);

8. Система отопления;

3. Подача холодной воды;

9. Насос системы отопления;

4. Слив в канализацию;

10. Термостатический смесительный

5. Расширительный бак открытого типа;

     клапан;

6. Кран подпитки и заполнения системы отопления;


По окончании монтажа проконтролируйте все подсоединения и
трубопроводы на предмет отсутствия утечек воды;
