7

отопителя закрываются металлическим кожухом и закрепляются винтами по
всему периметру кожуха.

5.2. Отопитель крепится на стене в вертикальном положении в местах,

удобных и доступных для установки и технического обслуживания. Рекоменду-
емая схема подключения отопителя в отопительную систему показана на ри-
сунке 2.

Перед подключением отопителя систему отопления необходимо промыть

и опрессовать.

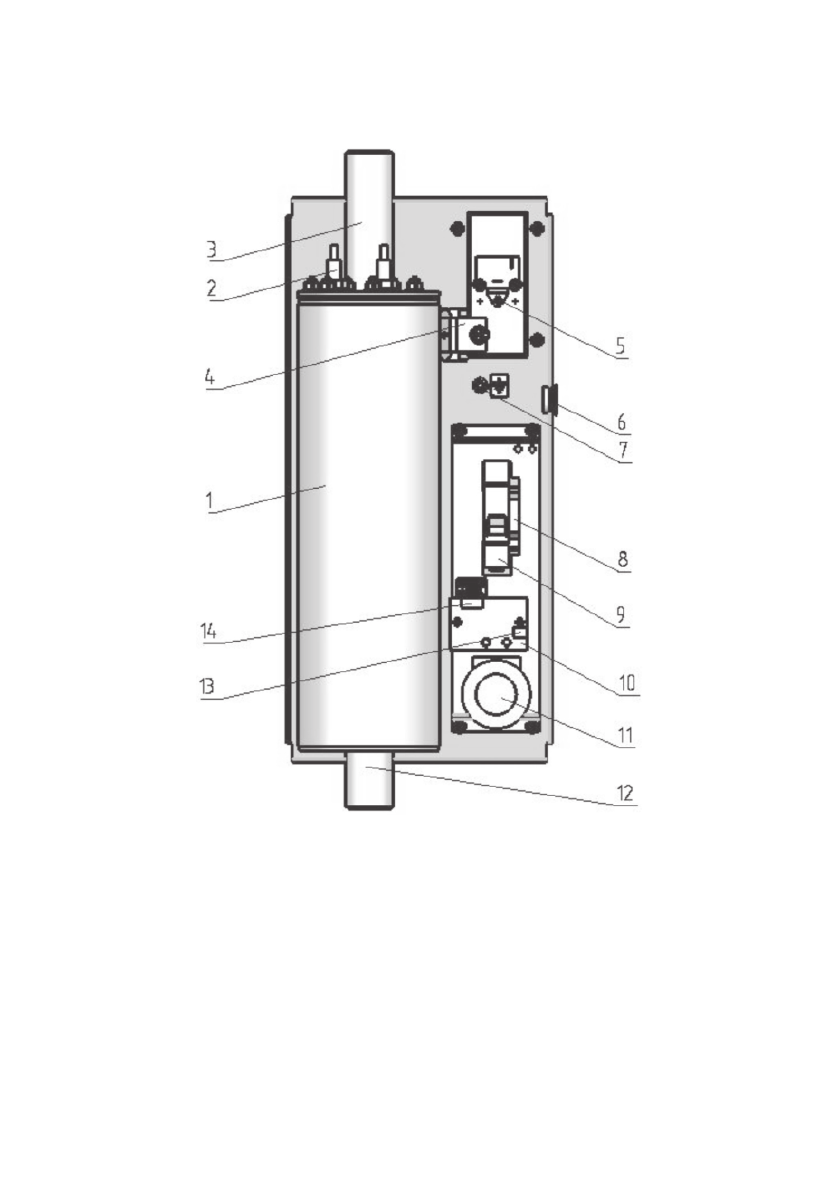

Рис. 1. Устройство электрокотла РусНИТ 203М, РусНИТ 204М:

1 – бак; 2 – электронагреватель; 3 – выходной патрубок;

4 – аварийный выключатель; 5 – симистор; 6 – кабельный ввод;

7 – заземление; 8 – нейтраль; 9 – автомат включения котла;

10 – плата индикации; 11 – регулятор температуры; 12 – входной патрубок;

13 – колодка подключения внешнего датчика температуры воздуха;

14 – колодка подключения циркуляционного насоса
