Руководство по эксплуатации
Устройство и порядок работы с отопителем
9
ВНИМАНИЕ!
Монтаж отопительной системы должен осуществляться квалифицированными специалистами.
Перед подключением отопителя к электросети убедитесь, что автоматический выключатель
находится в положении «ВЫКЛ». Подключение отопителя к электросети производить согласно
электрической схеме рисунка 3 с применением наконечников из комплекта поставки.
Наконечники закрепить к проводам рабочей (фазной) проводки (3 шт), к проводам рабочей и
защитной нейтрали (2 шт), опаять, закрепить гайками к пускателю магнитному, нулевой шине и
клемме заземления. Для подключения отопителя рекомендуется использовать 4-х жильный
медный кабель, площадь сечения жилы кабеля указана в таблице 1-а.
Подключите циркуляционный насос согласно рисунку 4.
ВНИМАНИЕ!
Наличие автоматического выключателя в стационарной проводке обязательно. Электрическое
подключение и заземление отопителя должно осуществляться квалифицированными
специалистами в соответствии с ПУЭ.
A
B
C
N
Щит
Отопитель
1
3
5
N
A
B
C
380
В
Сечение защитного провода
не менее
фазного
Автоматический
выключатель
Магнитный
пускатель

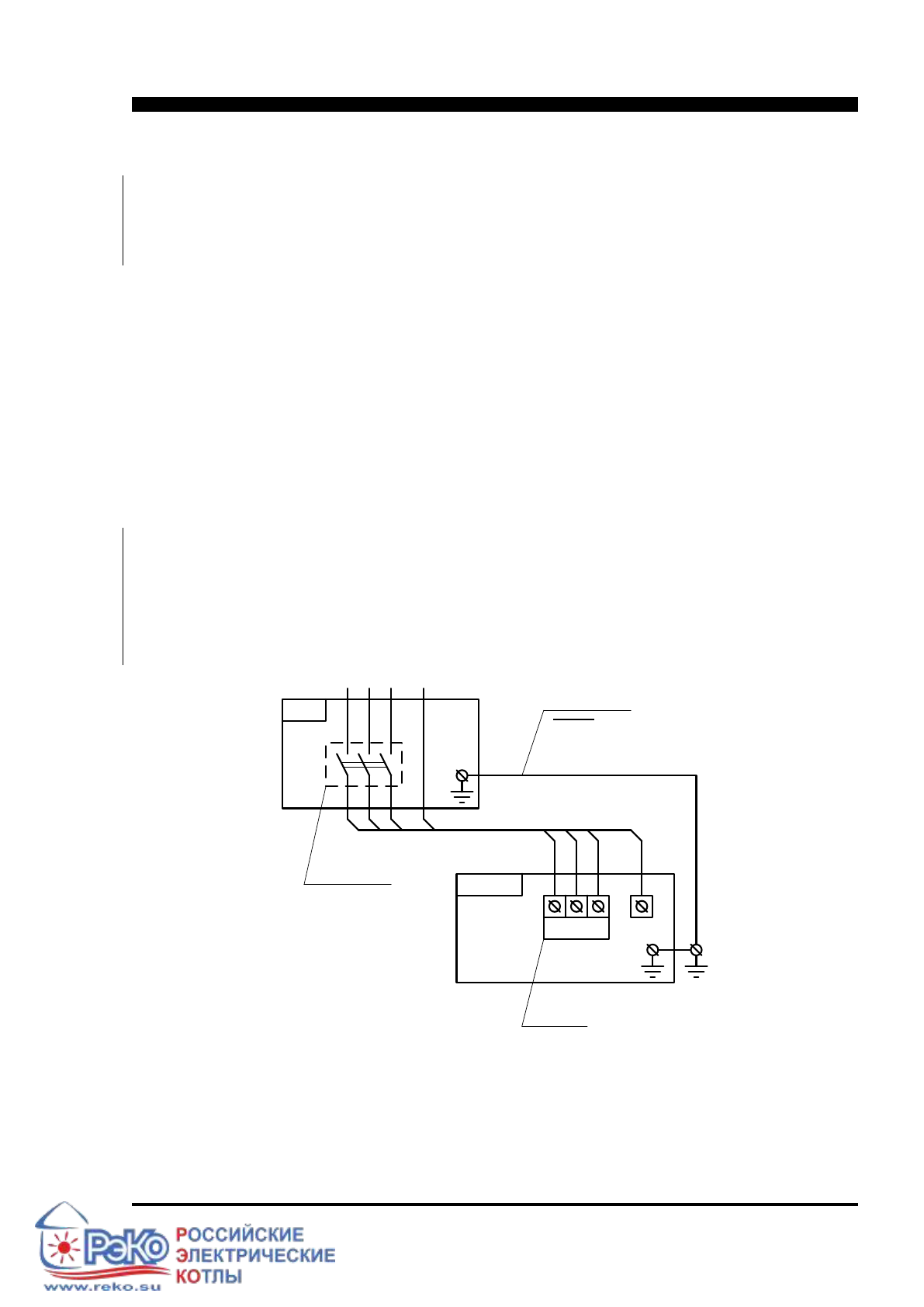

Рисунок 3. Подключение отопителя к электрической, трехфазной(380В), сети
