Руководство по эксплуатации
Устройство и порядок работы с отопителем
Страница 8
Теплообменник
представляет
собой
герметичный
сосуд
с
укреплёнными
в
нём
электронагревателями (ТЭН), имеющий выходной
(резьба 1 ½”)
и входной
(резьба 1 ½”)
патрубок.
В верхней части теплообменника закреплён выключатель перегрева и датчик температуры,
определяющий температуру теплоносителя на выходе теплообменника. Автоматический
выключатель подаёт напряжение на элементы управления и коммутации.
Силовая коммутация осуществляется симисторами, закреплёнными на радиаторе.
Теплообменник, элементы коммутации, реле управления и плата индикации закреплены на
металлическом
основании.
Вышеперечисленные
элементы
отопителя
закрываются
металлическим кожухом и закрепляются винтами по всему периметру кожуха.
Отопитель крепится на стене в вертикальном положении в местах, удобных и доступных для
установки и технического обслуживания. Рекомендуемая схема подключения отопителя в
отопительную систему показана на рисунке 2.
1
2
3
4*
5
6*
7
8
9

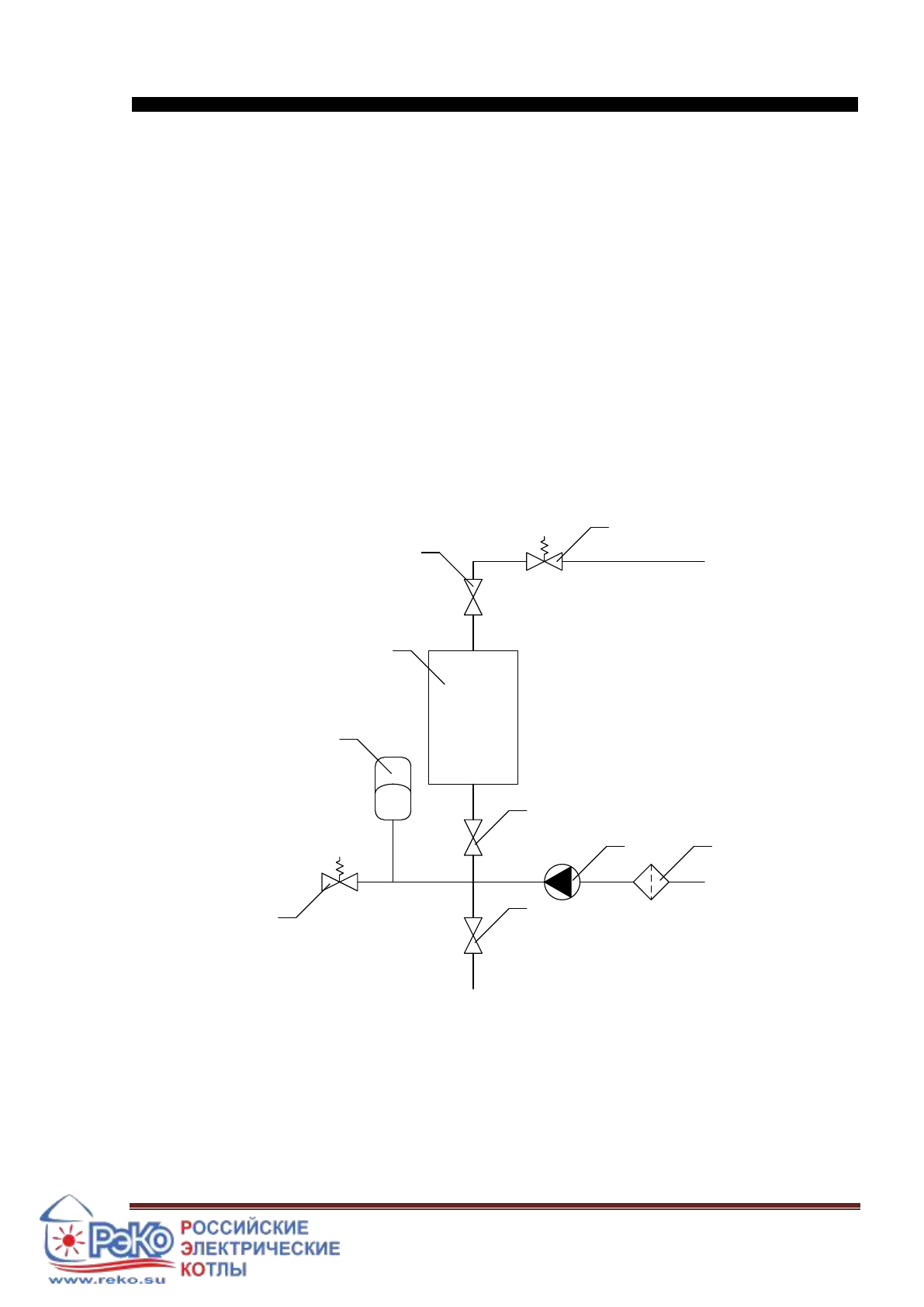

Рисунок 2. Рекомендуемая схема подключения отопителя в отопительную систему
РЭКО серии П
1 – Воздухоотводной клапан, 2 – вентиль, 3 – отопитель, 4 – расширительный бак(экспанзомат), 5
– вентиль, 6 – циркуляционный насос,
7 – фильтр, 8 – предохранительный клапан (3 атм.), 9 – сливной вентиль.
