4

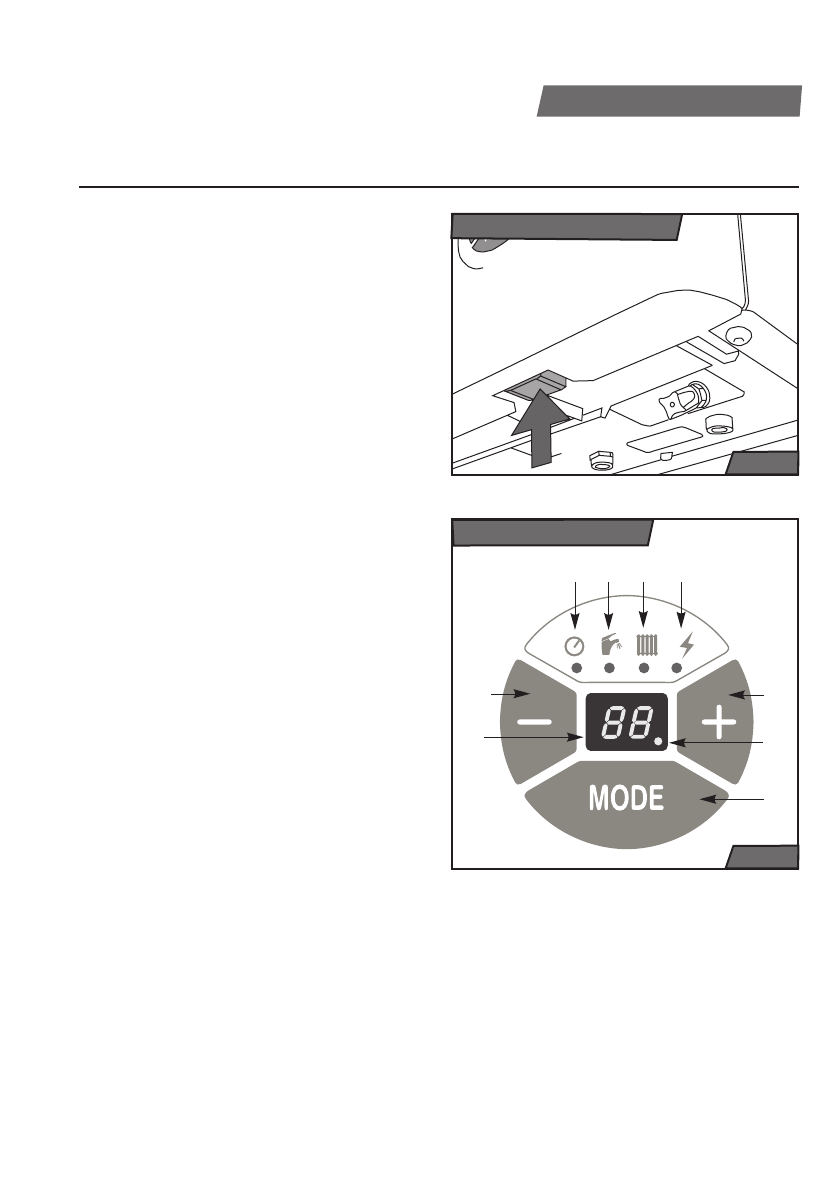

рис. 1
Главный выключатель
Руководство по обслуживанию
Руководство по обслуживанию
Управление и сигнализация
Главный выключатель
Главный выключатель (рис. 1) предназна-
чен для включения или выключения котла.
Главный выключатель находится под ниж-
ней гранью котла, на оси панеля управле-
ния.
Предупреждение:
Ввод котла в эксплуа-
тацию и первое включение должно выпол-
няться только авторизированной сервисной
организацией!
Панель управления
При помощи панеля управления котла мож-
но контролировать актуальные значения и
устанавливать желаемые параметры.
Описание элементов управления (рис. 2):
1.
Светодиод давления воды в системе ото-
пления (нагревательная вода) – индикация
давления
2.
Светодиод горячей воды для хозяйствен-
ных нужд – индикация режима изображе-
ния или регулирования температуры воды
для хозяйственных нужд
3.
Светодиод воды в системе отопления
– индикация режима изображения или ре-
гулировки температуры циркулирующей
воды
4.
Светодиод отказа – индикация отказа
5.
Кнопка (-) – уменьшение значения регу-
лируемого параметра
6. Кнопка (+) – увеличение значения регу-
лируемого параметра
7.
Дисплей – отображение значений давле-
ния, температуры, технических параметров
и сообщений об ошибках
8.
Кнопка MODE – переключение в отдель-
ные режимы отсчёта или регулирования
значений, подтверждение установленных
значений
9.
Светодиод требования нагрева горячей
воды
рис. 2
1
2
3
4
5
6
9
8
7
Панель управления
