18
1*.Термостат продуктов сгорания
9. Сливной клапан воды для хоз. нужд
19. Байпас
1. Маностат воздуха
10. Предохранительный клапан
20. 3-ходовой мот. клапан
2*. Прерыватель тяги
11. Вход ОВ
21. Сливной клапан
2. Вентилятор
12. Вход воды
22. Датчик давления
3. Изоляция сборного бака воды
13. Вход газа
23. Насос
4. Запасной бак воды
14. Выход воды
24. Газовой клапан
5. Теплообменник воды
15. Выход воды ОВ
25. Горелка
6. Расширительный бачок воды
16. Дополнение ОВ
26. Датчик температуры ОВ
7. Расширительный бачок
17. Датчик расхода воды
27. Аварийный термостат
8. Анод
18. Предохранительный клапан
хозяхственнях нужд
28. Теплообменник

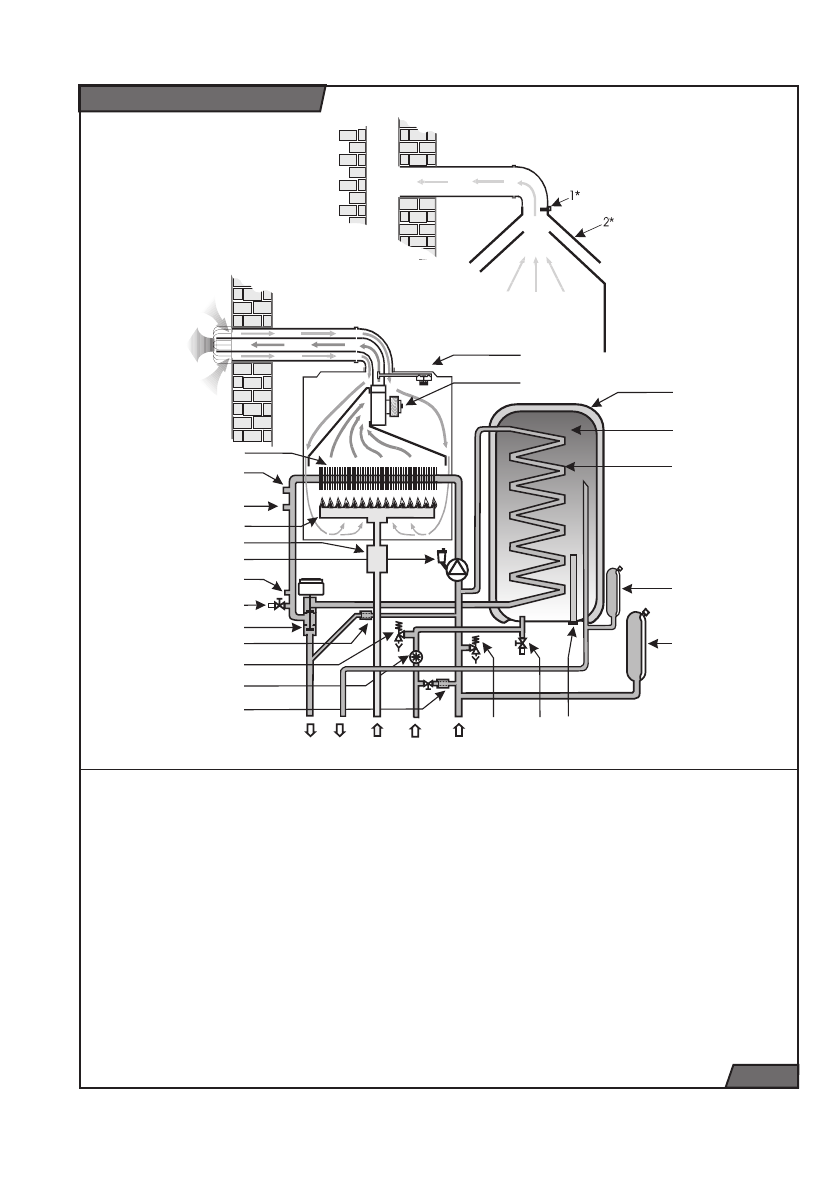

Рабочая схема котла
рис. 9
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
KTZ
KOZ
