35
L
N
L1
L2
L3
N
PE
L1
L2
L3
N
PE
1
2
3
5
6
7
8
9
4

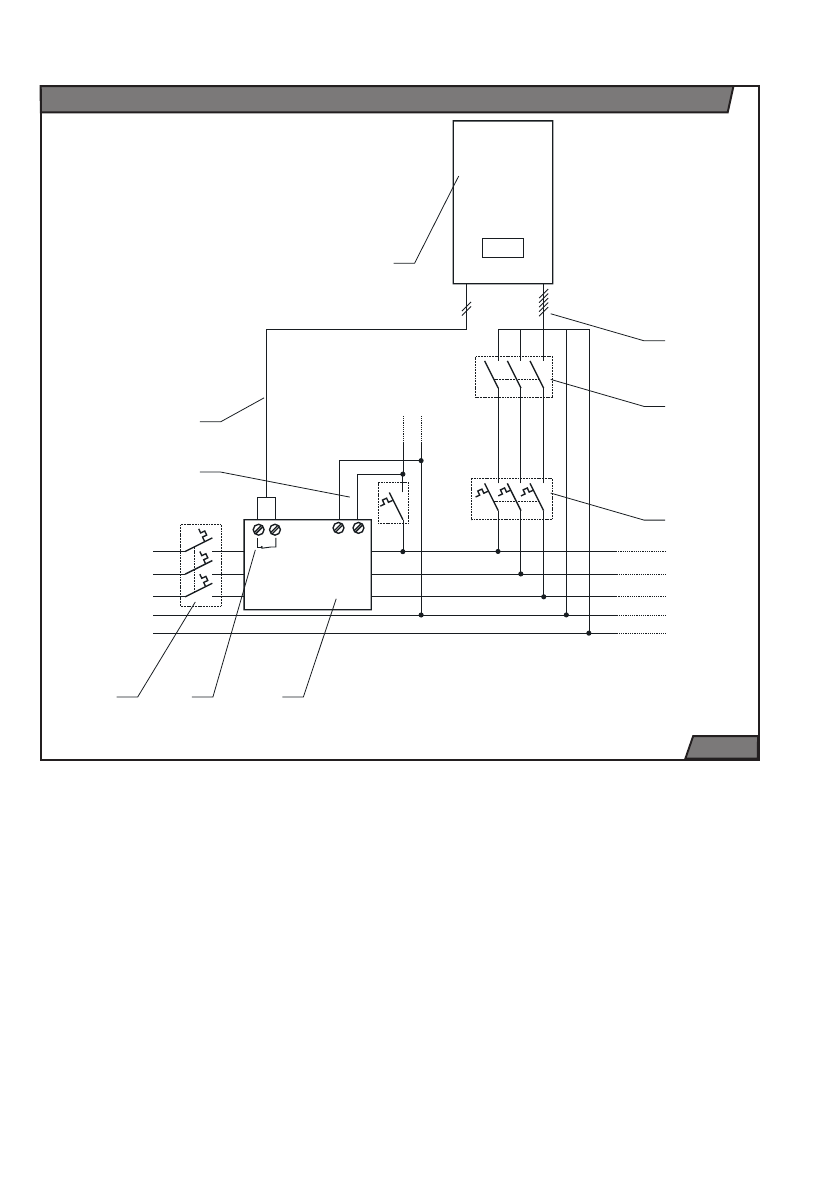

Рис.
14
Электрическая схема подключения котла через реле разгрузки
1
реле максимального тока (реле
разгрузки)
2
вывод – свободный от напряжения
контакт
3 предохранитель цепи питания
4 питание реле
5 подключение к коннектору K8 (клеммы 5
и 6) электрокотла
6 электрический котел
7 подключение к разъемам U, V, W, N, PE
клеммной колодки, предназначенной для
подключения к котлу сетевого
напряжения
8 выключатель электрокотла
9 предохранитель электрокотла
Содержание
- 2 версия; Настенный электрический котел; CKAT
- 5 Введение
- 7 Управление и сигнализация; Панель управления
- 8 Выбор режима считывания
- 9 Выбор режима настройки; Регулирование температуры отопления
- 11 Сообщения о неисправностях котла; дисплей
- 13 Характеристика котла; Мощность; Плавное регулирование мощности
- 14 Запуск котла; Запуск и выключение котла; Эксплуатация котла без комнатного
- 16 Защитные функции котла
- 18 Техническое обслуживание и уход; Подпитка системы отопления
- 20 Технические параметры
- 21 Присоединительные размеры котла
- 22 Принципиальная схема котла
- 23 Минимальные расстояния
- 24 Комплектность поставки
- 25 Распределительный трубопровод; Чистота системы отопления; Термостатические клапаны
- 26 Установка котла
- 27 Электрическое подключение котла; После подключения сетевых проводов
- 28 Подключение к однофазной сети; Подключение котла к однофазной сети
- 29 Подключение внешнего накопительного бака ГВС
- 30 Схема подключения к электрокотлу бойлера косвенного нагрева
- 31 Описание к электрическим схемам
- 36 Электрическая схема подключения котла через реле разгрузки
