Подключение к однофазной сети
В случае, когда нет возможности
подключиться к трехфазной электрической
сети котлы СКАТ мощностного ряда 6 и
9 кВт, можно подключить к однофазной
электрической сети . Для этого необходимо
воспользоваться соединительным мостиком,
входящим в комплект поставки котла. С
помощью соединительного мостика взаимно
соединяются контакты фазовых проводов
на клеммой колодке, предназначенной для
подачи питающего напряжения к котлу.

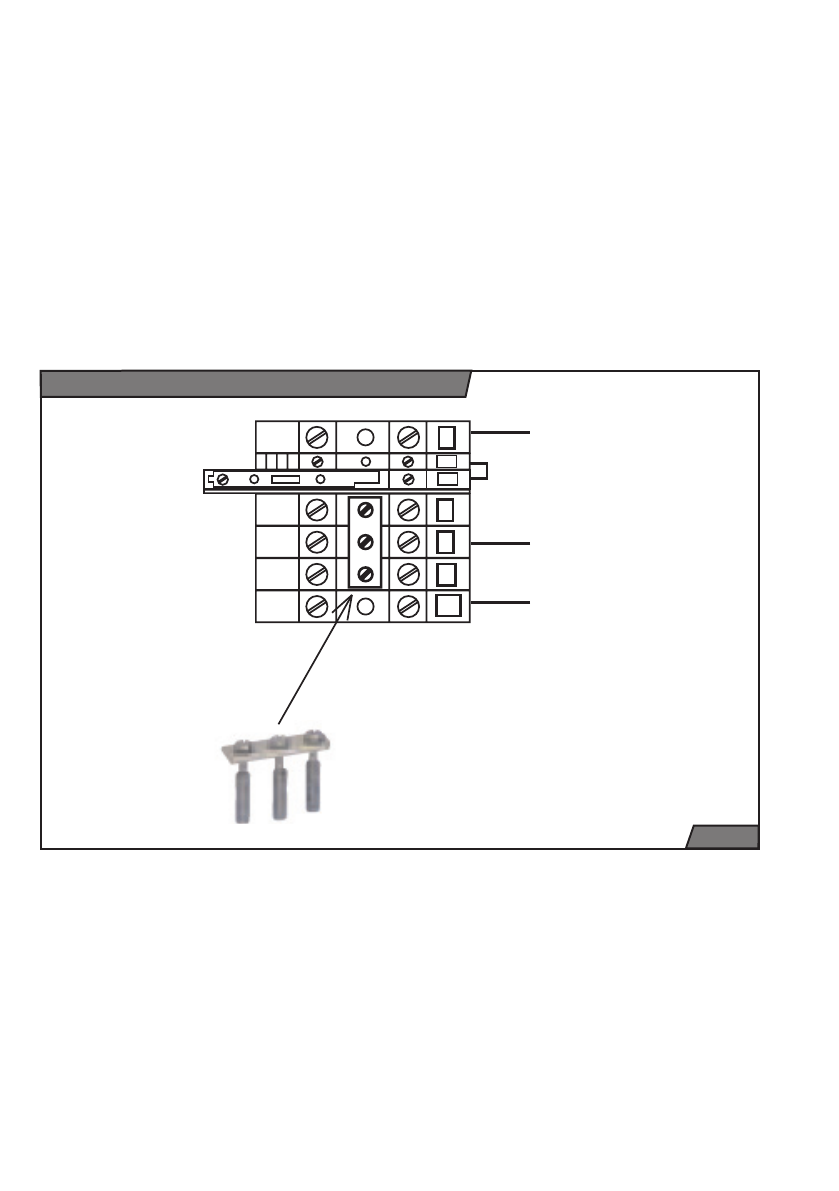

Рис.
7
Подключение котла к однофазной сети
S2
N
L
PE
PE
W
V
U
N
S1
