Эквитермический режим

Настройка эквитермического режима,
т.е. выбор угла наклона эквитермической
кривой „E“ и ее параллельного смещения

„P“ возможен только в случае подключения
к котлу наружного датчика температуры.

Примечание:

 Если наружный датчик

температуры отсутствует, то котел не
позволит пользователю перейти в режим
настройки параметров E и P.

Установка крутизны кривой

Нажимайте кнопку
MODE до тех пор,
пока на дисплее не
появится изображение
параметра «E».
Одновременно в
левом верхнем

углу мигает диод. С помощью кнопки

установите желаемый наклон кривой
от E1 до E9 и подтвердите свой выбор
нажатием кнопки MODE. Требуемая
температура теплоносителя на выходе
из котла регулируется в зависимости от
внешней температуры и соответствующей
настройки кривой (рис. 2). В случае выбора
параметра „Е-” эквитермический режим
будет выключен.

Параллельное смещение кривой

Нажимайте кнопку
MODE до тех пор,
пока на дисплее не
появится изображение
параметра „P”. При
этом диод в левом
верхнем углу дисплея

начнет мигать. Пользуясь кнопкой

,

установите смещение кривой со значением
от P1 до P9 и подтвердите выбранное
значение нажатием кнопки MODE. Величина
параллельного смещения характеристик:
P1 – смещение на -15 °C
P2 – смещение на -9 °C
P3 – смещение на -6 °C
P4 – смещение на -3 °C
P5 – смещение на +3 °C
P6 – смещение на +6 °C
P7 – смещение на +9 °C
P8 – смещение на +15 °C
P9 – смещение на +21 °C
P– - без смещения

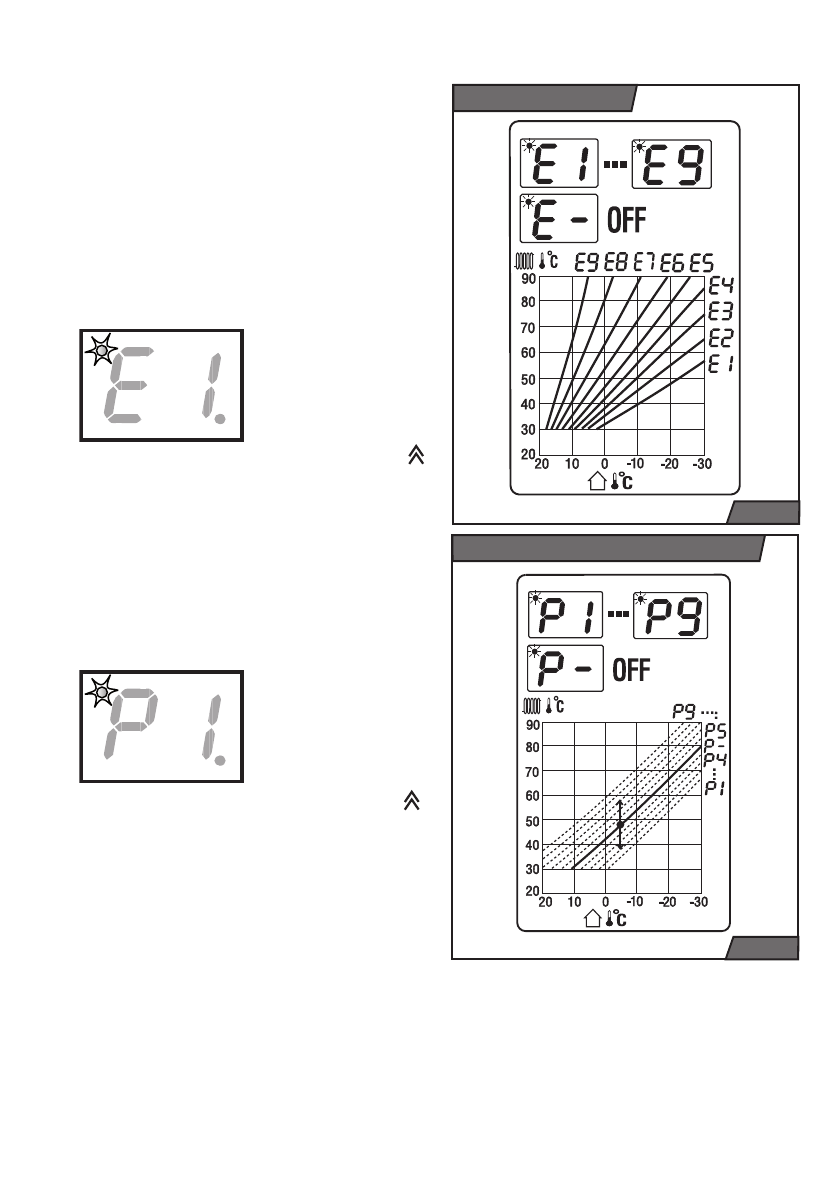

Рис

. 2

Крутизна кривой

Рис

. 3

Параллельное смещение кривой

Tемпература теплоносителя согласно
предварительно выбранной характеристике
повысится (P5 - P9) или понизится (P1 - P4)
на заданное смещение или останется без
изменения (P- ).
