15

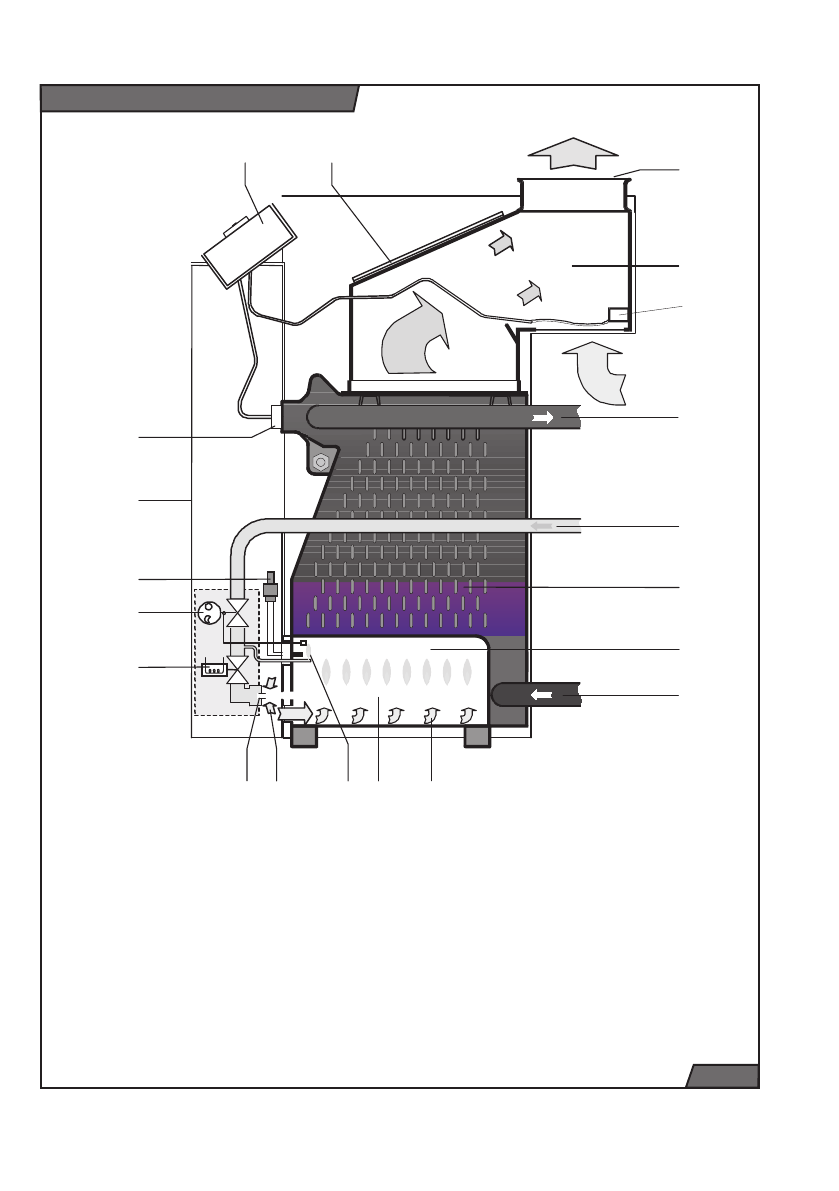

рис. 1
1. Панель управления
8. Подсоединение газа
15. Подача первичного воздуха
2. Крышка отверстия для чистки
9. Чугунный теплообменник
16. Форсунки горелки
3. Коллектор продуктов сгорания
10. Камера сгорания
17. Катушка газовой арматуры
4. Штуцер дымохода
11. Обратная линия системы
отопления
18. Регулятор газовой арматуры
5. Стабилизатор тяги
12. Подача вторичного
воздуха
19. Кнопка пьезорозжига
6. Термостат продуктов сгорания
13. Атмосферная горелка
20. Облицовка котла
7. Подающая линия системы отоп-
ления
14. Запальная горелка
21.
Гильза для датчиков термометра,
аварийного и рабочего термостатов
Рабочая схема котла
1.
2.
4.
5.
6.
7.
8.
9.
10
11
12
13
14
16 15
17
18
20
21
19
3.
Содержание
- 4 Уважаемый Покупатель !; Введение
- 5 Низкотемпературный котёл; Использование чугунного теплообменника
- 6 Руководство по эксплуатации; Характеристика котла и типы; Котёл имеет следующий типовой ряд:
- 7 Облицовка; Предназначение и технические нормы безопасности
- 9 Установка котла; Комнатный регулятор
- 10 Описание функций управляющих элементов.; Управляющие элементы котла находятся
- 11 Функция; СКТД; Подготовка и запуск котла; Розжиг запальной горелки:; Первый пуск; Эксплуатация котла
- 12 Техническое обслуживание; а) при необходимости помыть облицовку; Указания по безопасности
- 13 Стандартная поставка; Отдельно можно заказать:
- 15 Рабочая схема котла
- 16 Размеры для подключения котла
- 18 Последовательность при розжиге и отключении котла; Тип
- 19 После общей настройки:
- 20 Переналадка на другой вид топлива; Проверьте на герметичность места соеди-
- 21 Условные обозначения :; HT; - аварийный термостат; TS; - термостат продуктов сгорания; PTTOP; - комнатный регулятор; ТЕРМОПАРА 1
