Protherm Медведь 20 KLZ - Инструкция по эксплуатации - Страница 10

Эквитермический฀режим

Настройка฀

эквитермического฀

режима,฀

т.е.฀ выбор฀ угла฀ наклона฀ эквитермической฀
кривой฀ „E“฀ и฀ ее฀ параллельного฀ смещения฀ ฀
„P“฀возможен฀только฀в฀случае฀подключения฀
к฀котлу฀наружного฀датчика฀температуры.฀

Примечание:

฀ Если฀ наружный฀ датчик฀

температуры฀ отсутствует,฀ то฀ котел฀ не฀
позволит฀ пользователю฀ перейти฀ в฀ режим฀
настройки฀параметров฀E฀и฀P.

Установка฀угла

฀

наклона฀кривой

Нажимайте฀

кнопку฀

MODE฀ до฀ тех฀ пор,฀

пока฀ на฀ дисплее฀ не฀

появится฀изображение฀

параметра฀

«E».฀

Одновременно฀

в฀

левом฀

верхнем฀

углу฀ мигает฀ диод.฀ С฀ помощью฀ кнопки฀

฀

установите฀ желаемый฀ наклон฀ кривой฀

от฀ E1฀ до฀ E9฀ и฀ подтвердите฀ свой฀ выбор฀

нажатием฀

кнопки฀

MODE.฀ Требуемая฀

температура฀ теплоносителя฀ на฀ выходе฀

из฀ котла฀ регулируется฀ в฀ зависимости฀ от฀

внешней฀ температуры฀ и฀ соответствующей฀

настройки฀кривой฀(рис.฀2).฀В฀случае฀выбора฀

параметра฀ „Е-”฀ эквитермический฀ режим฀

будет฀выключен.

Параллельное฀смещение฀кривой

Нажимайте฀

кнопку฀

MODE฀ до฀ тех฀ пор,฀

пока฀ на฀ дисплее฀ не฀

появится฀изображение฀

параметра฀ „P”.฀ При฀

этом฀ диод฀ в฀ левом฀

верхнем฀ углу฀ дисплея฀

начнет฀ мигать.฀ Пользуясь฀ кнопкой฀

,฀

установите฀смещение฀кривой฀со฀значением฀

от฀ P1฀ до฀ P9฀ и฀ подтвердите฀ выбранное฀
значение฀нажатием฀кнопки฀MODE.฀Величина฀
параллельного฀смещения฀характеристик:
P1฀–฀смещение฀на฀-15฀°C
P2฀–฀смещение฀на฀-9฀°C
P3฀–฀смещение฀на฀-6฀°C
P4฀–฀смещение฀на฀-3฀°C
P5฀–฀смещение฀на฀+3฀°C
P6฀–฀смещение฀на฀+6฀°C
P7฀–฀смещение฀на฀+9฀°C
P8฀–฀смещение฀на฀+15฀°C
P9฀–฀смещение฀на฀+21฀°C
P–฀-฀без฀смещения

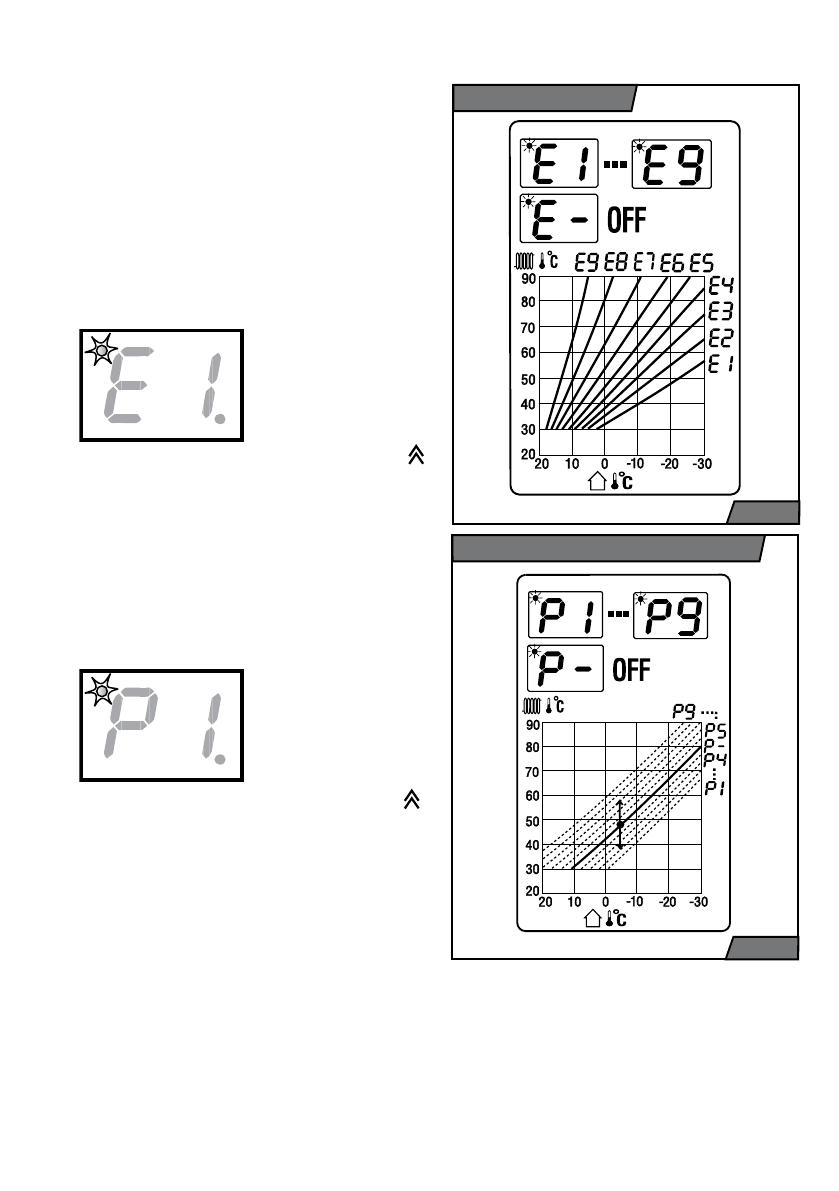

Рис

. 2

Крутизна฀кривой

Рис

. 3

Параллельное฀смещение฀кривой

Tемпература฀

теплоносителя฀

согласно฀

предварительно฀выбранной฀характеристике฀
повысится฀(P5฀-฀P9)฀или฀понизится฀(P1฀-฀P4)฀
на฀ заданное฀ смещение฀ или฀ останется฀ без฀
изменения฀(P-฀).
