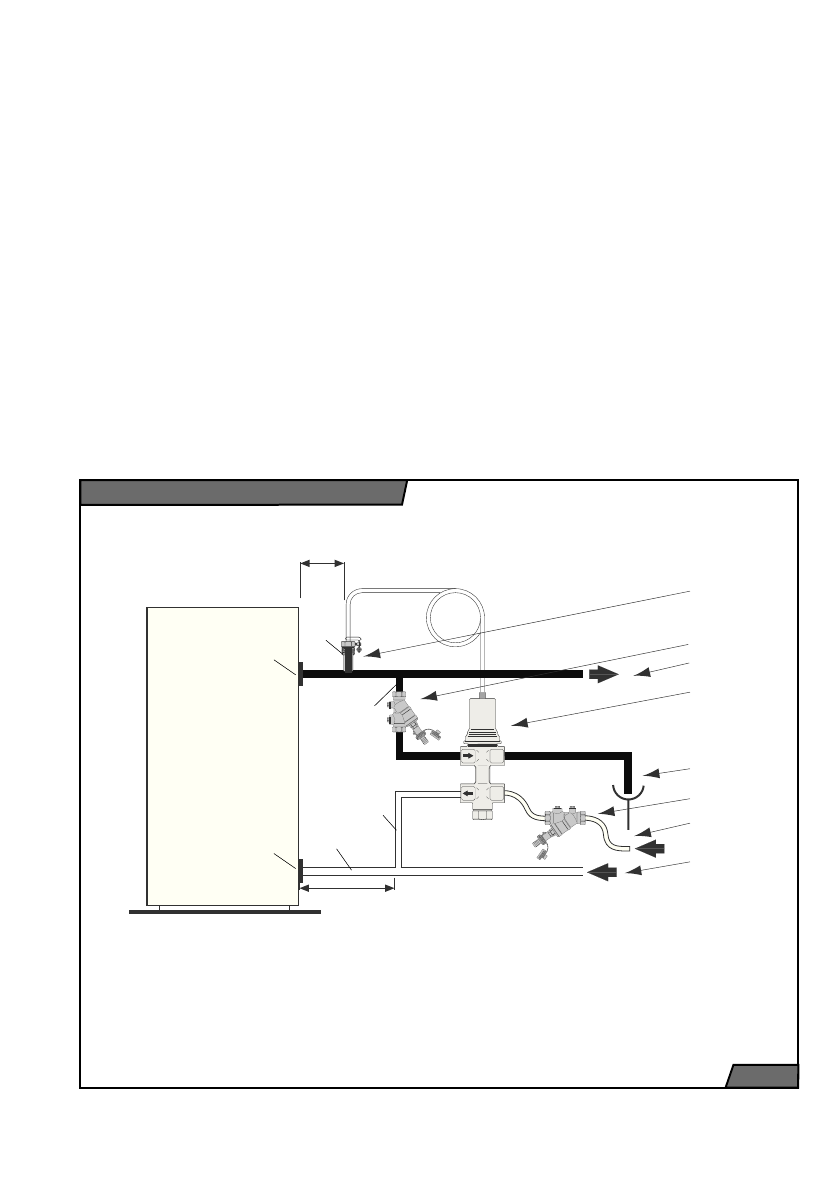

Клапан безопасности Caleffi 544

1

Датчик температуры ОВ клапана
безопасности

2 Фильтр
3  Выход отопительной воды
4  Клапан безопасности Caleffi 544
5  Выход избыточного тепла

Контур дополнительного охлаждения

В случае установки котла „Бобёр“ в
отопительную систему с принудительной
циркуляцией рекомендуется ставить
клапан безопасности Caleffi 544 (рис. №
6), обеспечивающий безопасный отвод
избыточного тепла так, чтобы температура
в котле не превышала 110°C. Если котел
перегреется (температура отопительной
воды на входе в систему отопления выше
95°C) клапан безопасности открывает
подвод холодной воды (наружный источник
холодной воды, напр. водопровод) и когда
температура отопительной воды будет
ниже предельной температуры (95°C),
он закроется. Давление воды на входе
непосредственно перед защитным контуром
дополнительного охлаждения должно быть

от 2 до 6 бар. Перед входом охлаждающей
воды в клапан рекомендуется установить
водяной фильтр, который необходимо
регулярно контролировать и чистить.

Предупреждение:

 Избыточную горячую

воду через клапан безопасности,
необходимо сливать в канализацию и
нельзя ее использовать для других любих
назначений.

Примечание:

 Контур дополнительного

охлаждения не нужно использовать в
гравитационной системе отопления. В
этом случае, во избежание перебоев в
циркуляции воды в контуре отопления и
последующего перегрева котла, во время его
эксплуатации нужно всегда оставлять хотя
бы один радиатор отопления открытым.

6  Вход охлаждающей воды
7  Вход возвратной ОВ
