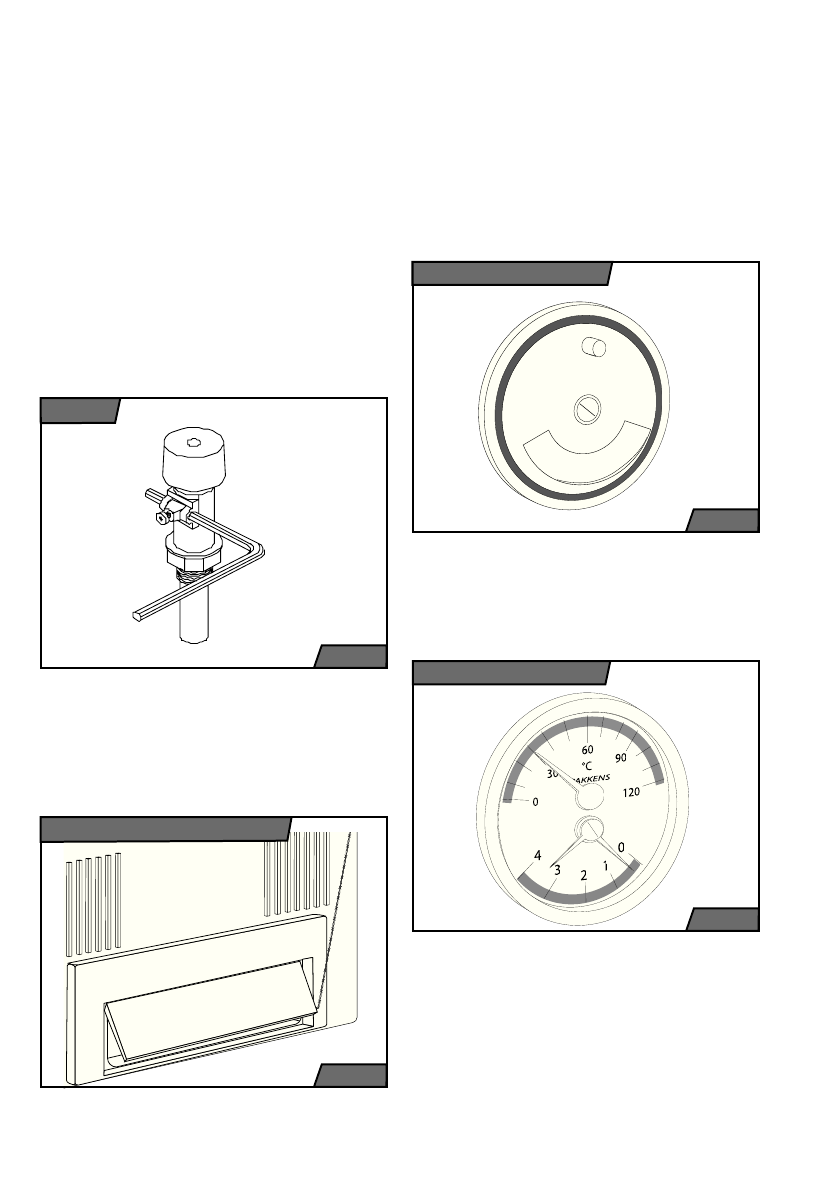

Регулировочная дверца

С помощью

заслонки дымовой трубы

(рис. № 1)

 можно регулировать тягу в

дымовой трубе, т.е. отвод дымовых газов
в дымовую трубу. Она расположена в
горловине дымохода котла и управляется
вручную.
Следующим регулятором тяги является

термомеханический регулятор мощности
(ниже обозначаемый ТРМ, рис. № 2)

.

Этот регулятор установлен на выходе из
чугунного корпуса котла. Он считывает
температуру воды в системе отопления
и по необходимости регулирует подачу
первичного воздуха для горения под
колосниковую решётку котла, открывая или
прикрывая заслонку на дверце поддувала.

рис.

 2

ТРМ

рис.

 4

Воздушный грибок

рис.

 5

Termomanometer

Предупреждение:

 Цепочка должна

проходить прямо и не иметь на своём пути
препятствий.
Для подвода вторичного воздуха для горения
предназначен

воздушный грибок (рис.

№ 4)

 на дверце для добавления топлива

в котёл. Он оказывает непосредственное
влияние на уровень выбросов в атмосферу.

Для определения температуры воды
в системе отопления предназначен

термоманометр (рис. № 5)

, расположенный

на переднем кожухе котла под дверцой для
добавления топлива.

Положением дверцы

(рис. № 3)

регулируется интенсивность горения и,
тем самым, мощность котла. ТРМ соединён
с регулировочной дверцей цепочкой.
Цепочка присоединена к дверце поддувала
так, чтобы можно было регулировать её
натяжение.
