15

Порядок монтажа

1. Установите  корпус  котла  на  негорючую

подкладку.

2. Выход  и  вход  из  котла  оснащены

фланцами,  на  которые  устанавливаются

трубопроводы

3. Трубопровод  на  входе  и  выходе  должен

быть

2-дюймовый

минимально

на

расстоянии 0,5м.

4. В  случае  отопительной  системы  с

принудительной

циркуляцией,

рекомендуется  максимально  до  0,5м  от

выхода  отопительной  воды  из  котла

подготовить внешный выход (рис. № 11) с

внутренной  резьбой  ½1/2“  и  в  нее

установить

датчик

температуры

отопительной воды клапана безопасности

Caleffi 544 (рис. 6, позиция 4).

Примечание:

Только

оригинальную

гильзу,  которая  является  частью  клапана

безопасности можно использовать.

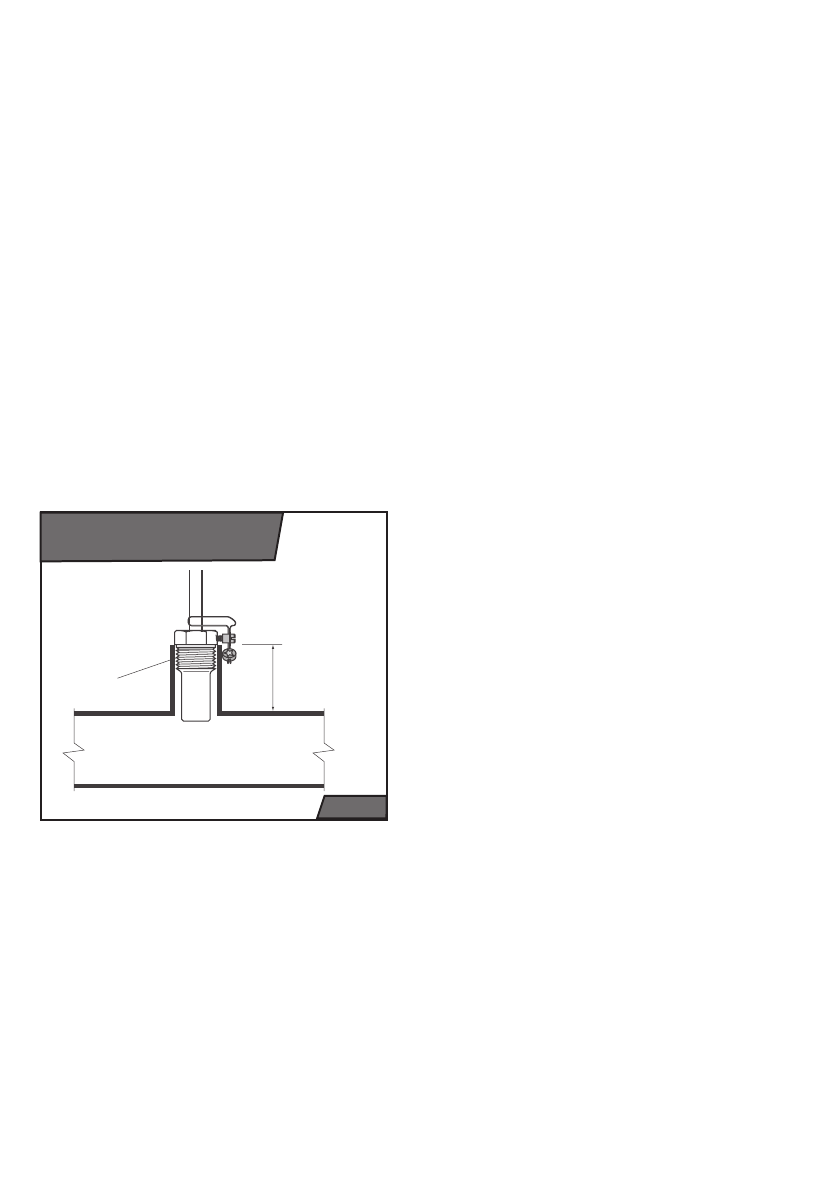

½"

max. 35 mm

рис.

 11

Установка датчика

клапана безопасности

5. За  этим  выходом  подведите  следующий

отвод  с  диаметром  минимально  ½1/2“,

который подключите к входу отопительной

воды  в  клапан  безопасности  (вход  в

клапан обозначен  стрелкой направленной

в  корпус  клапана).  На  вход  клапана

безопасности

рекомендутся

ставить

фильтр (рис. 6, позиция 2).

6. Воду выходящую из клапана безопасности

(выход  из  клапана  обозначен  буквой  S),

отведите  в  канализацию  (рис.  6,  позиция

5).

Примечание:

Подключение

воды

выходящей  из  клапана  безопасности  в

канализацию  необходимо    провести  так,

чтобы была обеспечена защита жителей от

контакта с этой водой.

7. На вход обратной воды в котел подведите,

минимально  0,5м  от  котла,  отвод  с

диаметром  ½1/2“,  который  подключите  к

выходу  охлаждающей  воды  из  клапана

безопасности (выход из клапана обозначен

стрелкой направленой из корпуса клапана)

(рис. 6).

8. На  вход  охлаждающей  воды  в  клапан

безопасности  (вход  в  клапан  обозначен

буквой  С)  подключите  подвод  холодной

воды  с  диаметром  минимально  ½1/2“.  На

входе

холодной

воды

в

клапан

рекомендуется  ставить  фильтр  (рис.  6,

позиция 2).

Примечание:

Все

соединительные

материалы  использованы  для  установки

котла  должны  быть  рассчитаны  для

температуры 110°C и давления минимально

4 бар.

9. В  отверстие  в  верхней  части  передней

секции  установите  термомеханический

регулятор мощности.

10. После  подключения  котла  в  систему

отопления  навинтите  на  задную  секцию

наливной и сливной кран (рис. 13, позиция

3).

Примечание:

Между

котлом

и

расширительным

баком

запорной

арматуры  быть  не  должно.  Сливной  кран

и  предохранительный  клапан  необходимо

устанавливать  в  самой  нижней  точке

системы.

11. Насадите  дымовую  трубу  на  дымовую

насадку  и  вставьте  её  в  отверстие

дымохода.  Диаметр  дымовой  трубы

составляет  150  мм  или  180  мм  в

зависимости оз типа котла.

Примечание:

Перед

подключением

дымохода,  проверьте  соответствует  ли

дымоход действующим нормативам.
Примечание:  Для  отвода  продуктов

сгорания  можно  использовать  только

сертифицированые

дымоходные

компоненты.
Примечание: Перед пуском котла навинтите

пластмассовые  ручки  нижних  и  верхних

дверец.
