Руководство для пользователя и технического специалиста
7
Наименование характеристики
Ед.
изм.
NEVALUX
7210
7211
7214
7218
7224
8210
8211
8214
8218
8224
Габаритные размеры
высота
мм
670
ширина
370
глубина
250
Масса,
не более
нетто
кг
27,0
брутто
29,0
Вход газа
дюйм
G3/4
Контур
отопления
вход
дюйм
G3/4
выход
Контур горячего
водоснабжения
вход
дюйм
G1/2
выход
Отверстие сопел горелки
природный газ
мм
∅
1,3
5
Для коаксиальных труб
входное воздушное
отверстие
мм
∅
100
выходное отверстие
продуктов сгорания
∅
60
Для раздельных труб
входное воздушное
отверстие
мм
∅
80
выходное отверстие
продуктов сгорания
* Параметры справочные (теоретический расход воды при номинальной мощности).

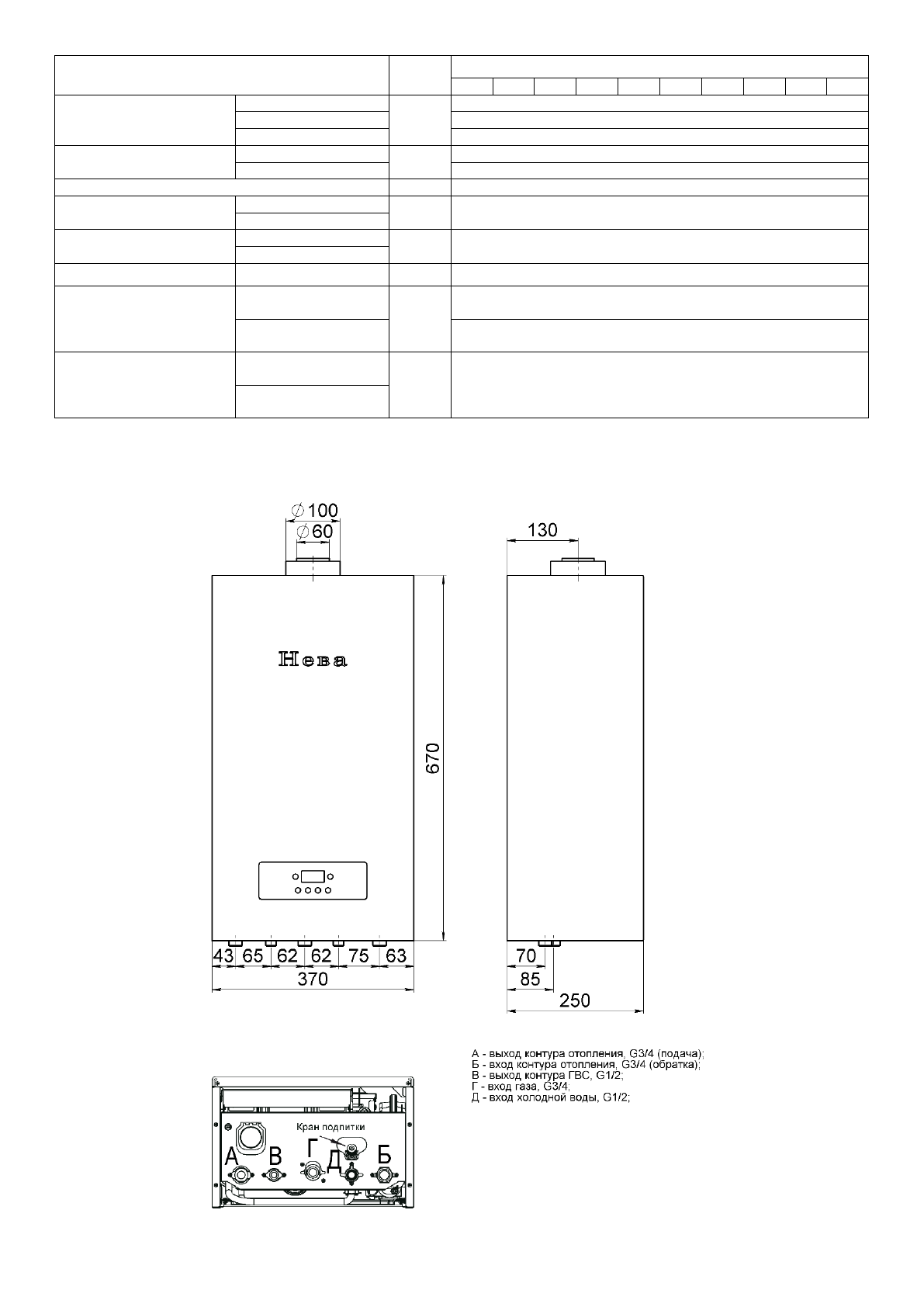

2.3 Габаритные и присоединительные размеры
Габаритные и присоединительные размеры котла представлены на рисунке
Рис.
1
Габаритные и присоединительные размеры котла
Содержание
- 4 СОДЕРЖАНИЕ
- 5 ОПИСАНИЕ СИМВОЛОВ; ОПАСНОСТЬ; МЕРЫ БЕЗОПАСНОСТИ
- 6 ТЕХНИЧЕСКОЕ ОПИСАНИЕ; Назначение котла; Наименование характеристики
- 7 Габаритные и присоединительные размеры
- 8 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ; Управление работой котла
- 9 Режимы работы котла; Режим ожидания; Дополнительные функции; Функция антизамерзания; ОБСЛУЖИВАНИЕ КОТЛА
- 10 ВНИМАНИЕ; Операции, выполняемые при техническом обслуживании
- 11 ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ; Система отопления
- 12 Новая система отопления; Подбор дополнительного расширительного бака; МОНТАЖ; Крепление котла на стене
- 13 Подсоединение котла к электросети; МОНТАЖ ДЫМООТВОДА
- 14 Монтаж коаксиального дымоотвода
- 15 ВВОД КОТЛА В ЭКСПЛУАТАЦИЮ (ПЕРВЫЙ ПУСК); Требования к качеству теплоносителя; Условия использования антифриза; Заполнение контура отопления и предпусковые проверки
- 16 Подключение комнатного термостата; Выключение котла
- 17 ФУНКЦИОНАЛЬНАЯ СХЕМА И УПРАВЛЕНИЕ РАБОТОЙ КОТЛА; Функциональная схема котла NEVALUX 72
- 18 Функциональная схема котла NEVALUX
- 19 Основные компоненты котла
- 20 Сервисные функции; Функция настройки параметров системы безопасности; Пара
- 21 Функция настройки параметров работы котла
- 22 Логика работы котла; NEVALUX
- 24 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ; Код
- 25 Неисправность
- 26 Прочие неисправности; СДАЧА КОТЛА ПОТРЕБИТЕЛЮ
- 27 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ПРОВЕРКА РАБОТЫ; Техническое обслуживание
- 28 Чистка предохранительного клапана; Проверка работы котла; Проверка герметичности газовой и водяной систем котла
- 30 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА; Предприятие
- 31 ПРОВЕРЕНО НА
- 32 КОМПЛЕКТ ПОСТАВКИ
- 37 Перечень составных частей котла
- 38 IIIII; УКАЗАНИЯ ПО ПОДБОРУ РАСШИРИТЕЛЬНОГО МЕМБРАННОГО БАКА
