Руководство для пользователя и технического специалиста

8

3

  РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

3.1  Управление работой котла

Основным  управляющим  элементом  котла  является  плата  электронная,  которая  контролирует  всю  работу  котла.

Микропроцессор  платы  электронной  собирает  и  обрабатывает  сигналы  датчиков  управления  и  безопасности.  Вся

информация о состоянии котла выдаётся на ЖК

-

дисплей в режиме реального времени.

Всё  управление  котлом  осуществляется  с  панели  управления,  внешний  вид  которой  показан

на  рисунке

2

.  Символы  на  дисплее  отображают  режим  работы  котла.  Вокруг  дисплея  расположены

6

кнопок  управления

котлом. Назначение кнопок управления и отображаемых на дисплее символов представлены на рисунке 2

Назначение кнопок управления:

Отображаемые символы на дисплее:

Поз.

Нормальная работа  Функция настойки

параметров

Поз.

Значение символа

1

K1

Уменьшение температуры

Выбор

/ изменение

параметра

7

Отображение единиц измерения температуры

2

K2

Увеличение температуры

8

Индикация текущей температуры / индикация

кода ошибки / индикация значения параметра

3

K3

Режим «ЛЕТО»

  9

Индикация режима работы отопления

10

Индикация режима работы ГВС

4

K4

Режим

«ЗИМА»

 11

Индикация работы режима «ЗИМА»

12

Индикация работы режима «ЛЕТО»

5

K5

Сброс (RESET)

Сохранение

значения

параметра

13

Индикация параметра настройки

14

Индикация работы насоса

15

Индикация работы вентилятора

6

K6

Включение / выключение

котла / изменение

режима работы

Выход из функции

настойки

параметров

16

Индикация работы функции антизамерзания

17

Состояние пламени горелки

18

Индикация уровня пламени горелки

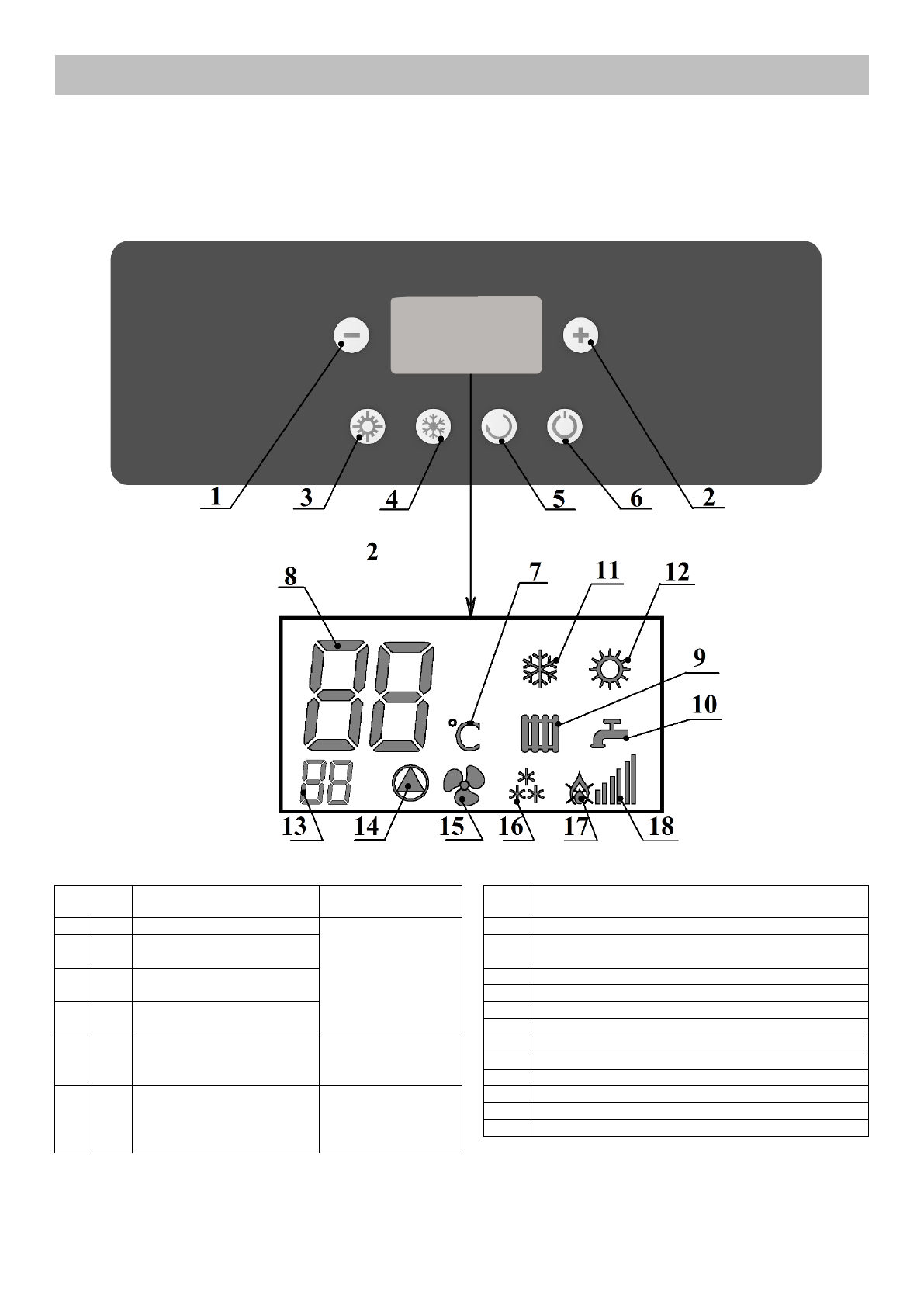

Рис.

2

Панель управления котлом

В  центре  панели  управления  расположен  жидкокристаллический  дисплей,  отображающий  при  нормальной  работе

котла температуру в активном в данный момент режиме (при работе в режиме отопления

–

температуру воды в системе

отопления на выходе из котла, при работе в режиме ГВС

–

температуру ГВС на выходе из котла). В случае возникновения

неисправности  вместо  значения  температуры  отображается  код  ошибки.  Коды ошибок  котла  приведены  в  разделе

12

на

стр.

24

данного Руководства.
