Руководство для технического специалиста

14

9.1  Монтаж коаксиального дымоотвода

Схема

присоединения

коаксиального

дымохода Ø 100 / Ø 60 (мм) к котлу представлена на

рисунке

3

.  При  использовании  коаксиальных  труб

необходимо дополнительно учитывать следующее:

•

уклон

горизонтального

участка

дымоотводящей  трубы  должен  составлять

3°

в

сторону

улицы

или

конденсатосборника;

•

максимально  допустимая  длина  трубы

составляет  4  м.  Каждый  отвод  90

°

равноценен 1 м трубы, каждое колено 45

°

 –

0,5 м трубы;

•

в  местах  поворотов  трубы  используйте

отводы.  Количество  поворотов  на  90°  не

должно  превышать  трех,  включая  отвод  на

выходе из котла.

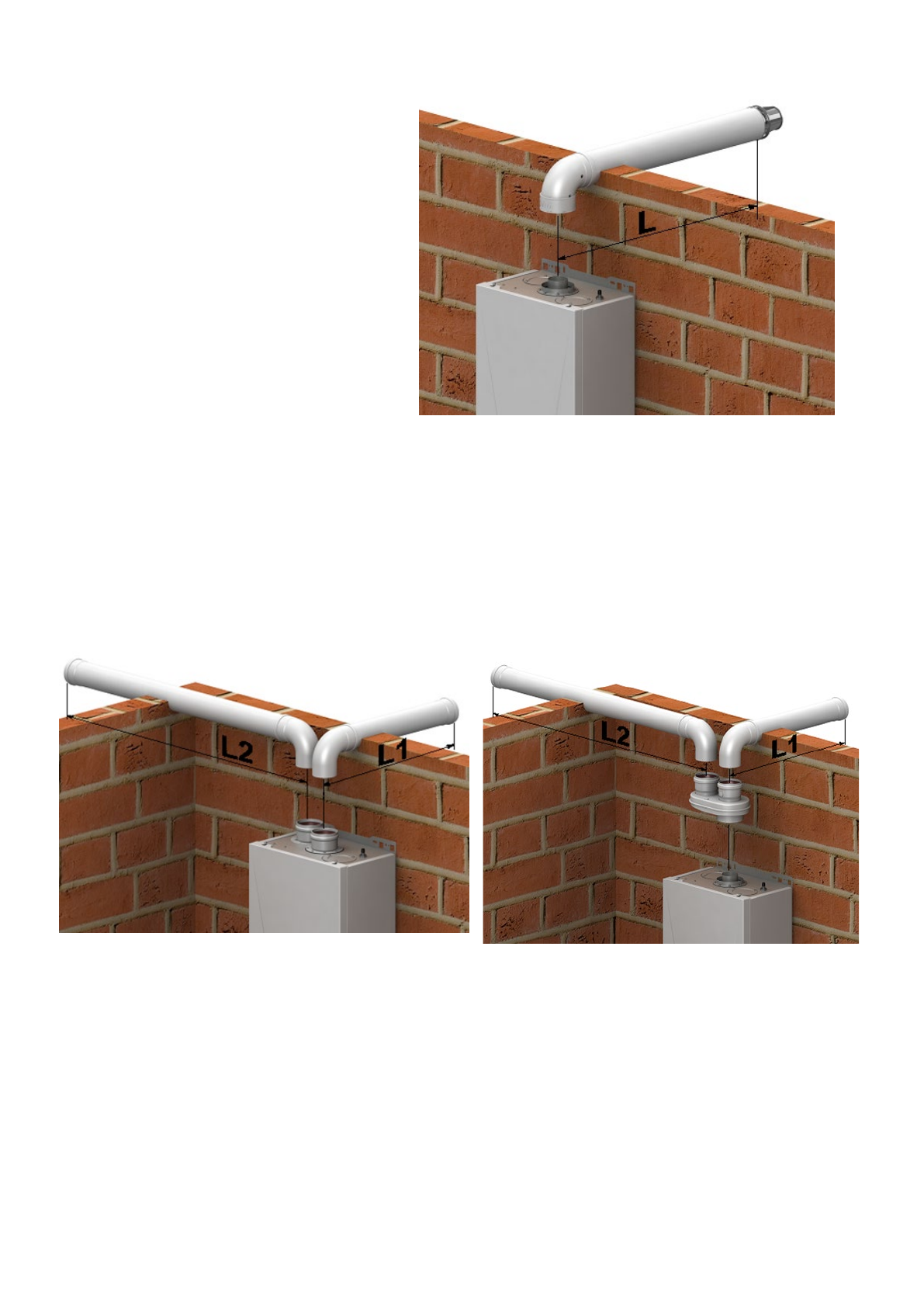

Рис.

3

Схема

присоединения коаксиального дымохода

Ø

 100 /

Ø

 60

(мм)

к котлу

9.2  Монтаж раздельных труб дымоотвода

Схемы

присоединения  раздельного  дымохода  Ø  80  мм  к  котлу  представлены

на  рисунке

  4

.  При  использовании

раздельных труб необходимо дополнительно учитывать следующее:

•

суммарная максимальная длина труб не должна превышать 20 м. Каждый отвод 90° равноценен 1 м трубы, каждое

колено 45°

–

0,5 м трубы;

•

в случае возможного образования в дымоотводящей трубе конденсата, перед котлом необходимо устанавливать

конденсатосборник;

•

уклон  горизонтальных  участков  дымоотводящей  трубы  должен  составлять  не  менее  3

°

в  сторону

конденсатосборника (при его наличии).

Рис.

4

Схемы присоединения раздельного дымохода Ø 80 мм

к котлу
