4.7.

Устройство  запальное  Рис.

4

предназначено  для  крепления  запальника,

термогенератора, термопары, свечи пьезорозжига

и розжига основной горелки.

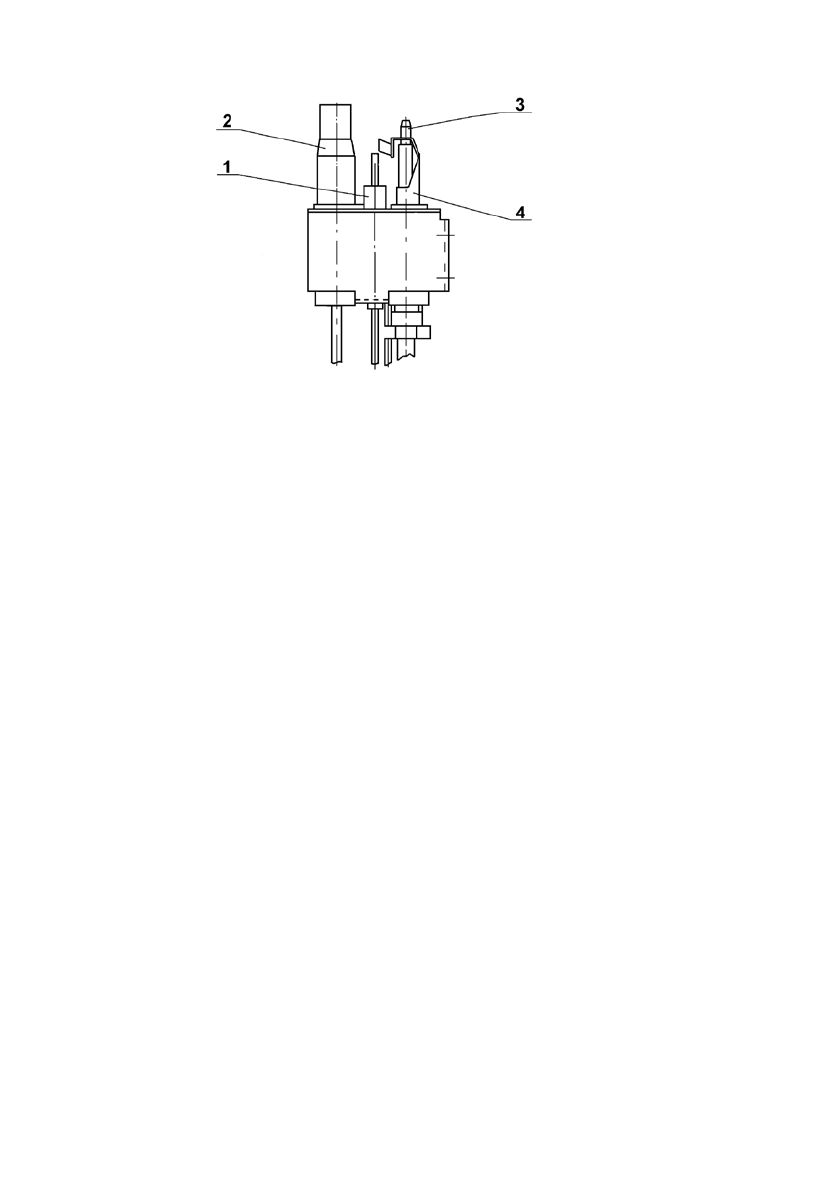

Рис.

4

Устройство запальное

1. Свеча пьезорозжига;

3. Термопара;

2. Термогенератор;

4. Запальник.

4.8.

Термогенератор  является  независимым  источником  электрической

энергии  для  питания  силового  блока  автоматики

VS8620C

или  силового  блока

автоматики

SIT  820  NOVA

,  который  управляет

работой  основного  клапана

подачи газа на газовую горелку.

При  розжиге  запальника  автоматически  блокируется  подача  газа  на  основную

горелку.

Газ  на  основную  горелку  начнет  поступать  только  после  того,  как

термогенератор  нагреется  до  такой  степени,  чтобы  выдаваемое  им  напряжение

было  достаточным  для  открытия  основного  клапана  (через  30

÷

40  сек.  после

розжига запальника).

4.9.

Конструкция  блока  автоматики

VS

8620С

или

SIT

820

NOVA

предусматривает возможность подключения комнатного термостата типа

BELUX

TI/R-N

или  аналогичного  ему  фирмы  “

W ATTS

”.  При  этом  термостат  по  воде,

регулирующий  температуру  воды  в  теплообменнике,  устанавливается  на

температуру  85

÷

90

0

С  и  работает  как  дополнительная  автоматика  по  перегреву,

то  есть  отключает  основную  горелку  при  достижении  критической  температуры

воды в теплообменнике.

Подсоединение  комнатного  термостата  должно  производиться  проводом  типа

ШВП 2,0 или ШВВП 2,0 сечением 1

÷

1,5 мм

2

. Длина провода не более 40 метров.

При  монтаже  комнатного  термостата  провод  от  термостата  по  воде  к

блоку

VS

8620С или

SIT 820 NOVA

не используется.
