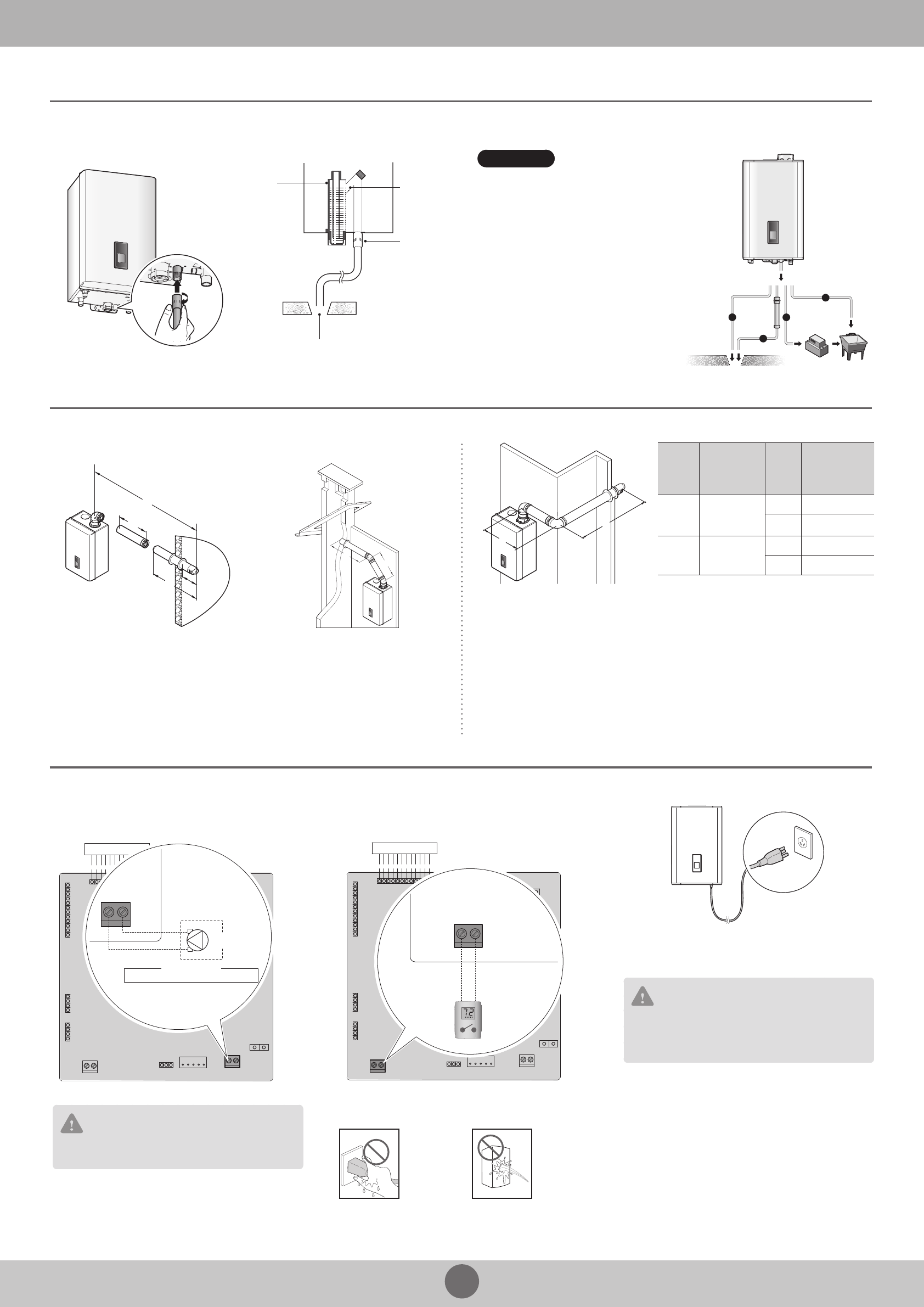

Патрубок отвода конденсата
>
Система коаксиального дымохода
>
Электрические соединения
>
Трубку отвода конденсата следует подсоединить к выходному штуцеру конденсата
15 А, расположенному на нижней части прибора, после чего следует заполнить
уловитель конденсата, залив в него воду через выпускной патрубок.
Сифон
Вода
Выход
конденсата
Спускное отверстие в полу
Горизонтальная коаксиальная вентиляция
Стандартная система вентиляции
A
B 500 или 1 000
8 5 1
140 мин
Cтена
B
A
Ø60/100 => максимальная длина: A = 20 м
Ø80/125 => максимальная длина: A = 68 м
Ø60/100 => максимальная длина:
A + B – (1 x 45
°
колено) = 20 – 0,5 = 19,5 м
Ø80/125 => максимальная длина:
A + B – (1 x 45
°
колено) = 68 – 1 = 67 м
Специальная система вентиляции
B
A
Диаметр
трубы
(мм)
Максимальная
длина (м)
Колено Эквивалентная
длина (м)
Ø60/100
20
45
°
0,5
90
°
1,0
Ø80/125
68
45
°
1,0
90
°
2,2
Ø60/100 => максимальная длина: A + B – (1 x 90
°
колено) = 20 – 1,0 = 19 м
Ø80/125 => максимальная длина: A + B – (1 x 90
°
колено) = 68 – 2,2 = 65,8 м
Конец пластиковой трубы
1
/
2
" должен выходить в раковину для стирки или в спускное
отверстие в полу.
Примечание
a
b
c
d
Не погружать конец трубы в воду.
Подключение циркуляционного насоса
Подключите линию насоса к разъему CN26 на
основной плате.
CN8
CN17
CON1
BK BK
Лицевая панель
BK BK BK BK BK BK BK BK BK BK
CN13
CN1
CN26
CN19
CN15
CN16
CN10
CN21
CN22
CN6
F
K
M
N
Внешний провод питания (1,5 A, 180 Вт)
CN26
Внешний
насос
Дополнительно
ОСТОРОЖНО
Отключайте питание котла перед любыми
электромонтажными работами на основной плате.
Подключение термостата
Подключите линию термостата к разъему CN10 на
основной плате.
CN8
CN17
CON1
BK BK
Лицевая панель
BK BK BK BK BK BK BK BK BK BK
CN13
CN1
CN26
CN19
CN15
CN16
CN10
CN21
CN22
CN6
F
G
H
K
M
N
CN10
Термостат
Меры безопасности
ЗАПРЕЩАЕТСЯ
прикасаться к
шнуру
питания
мокрыми
руками.
ЗАПРЕЩАЕТСЯ
подвергать
котел
воздействию
чрезмерного
количества
воды.
Подключение питания
200 В, 50 Гц
Мин. ток 2 А с надлежащим заземлением.
ОСТОРОЖНО
При слишком высоком или низком напряжении
переменного тока возможна аномальная работа
прибора с нарушением режима горения, что ведет к
сокращению срока службы данного изделия.
