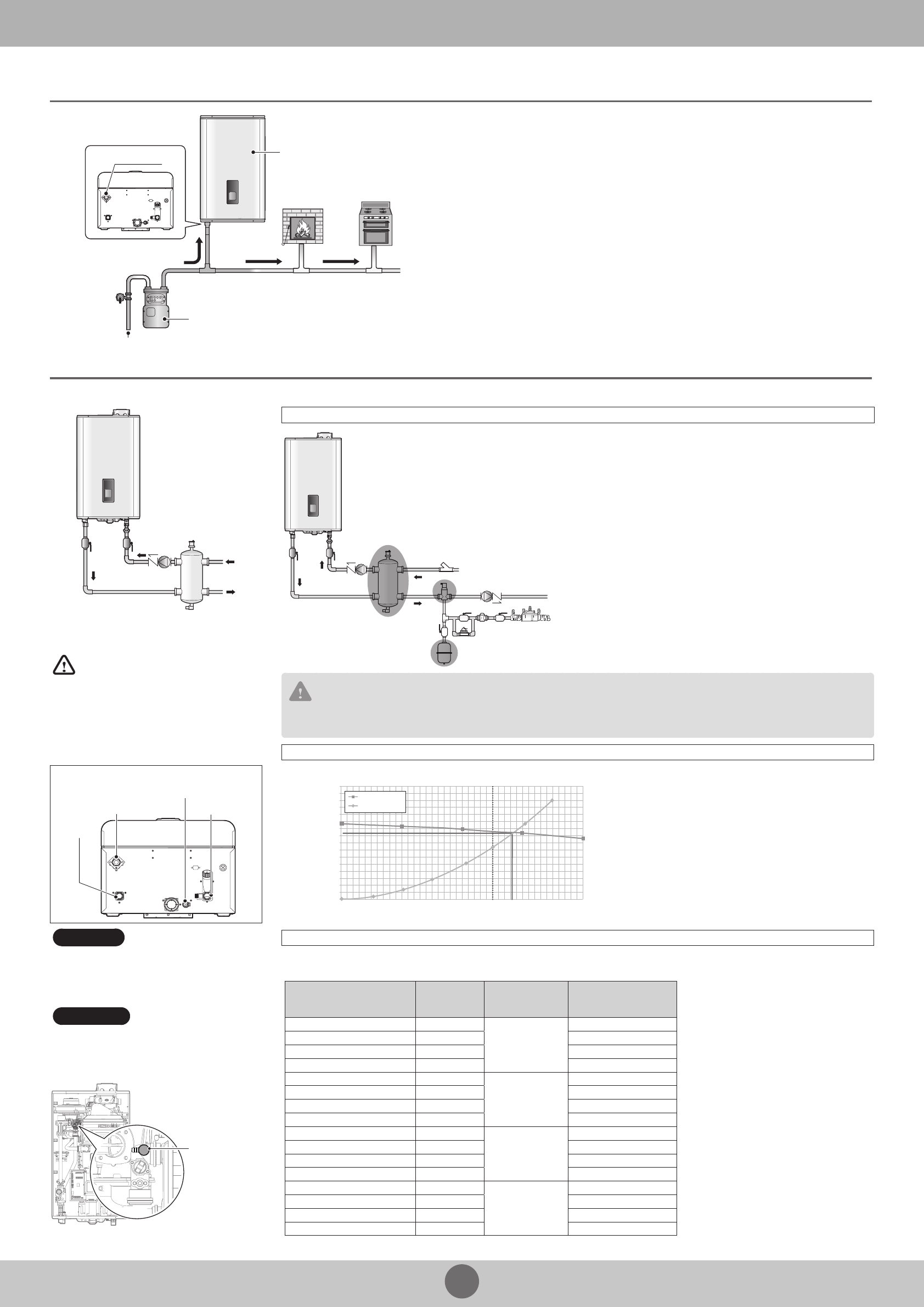

2
Система отопления
Обратный трубопровод
системы отопления
Установите клапан сброса избыточного
давления 20 A с максимальным ограничением
1 МПа в систему подачи отопления.
Неправильная установка клапана
сброса избыточного давления может
нанести ущерб имуществу или
привести к получению травмы. При
установке клапана сброса избыточного
давления соблюдайте все указания и
рекомендации. Клапан сброса
избыточного давления может
устанавливать только
сертифицированный специалист.
Трубопровод
подачи
системы
отопления
Вход газа
Выход конденсата
Подключение котла
Обратный
трубопровод
системы
отопления
ВНИМАНИЕ
Перед заполнением системы следует снять
крышку клапана вентиляции. Если этого не
сделать, система заполнится неправильно.
Если в систему попадет воздух, это приведет к
нарушению ее работы и перегреву.
Примечание
Чтобы выпустить воздух из системы после
первоначальной установки, можно открыть
ручной клапан вентиляции в левом верхнему
углу основного теплообменника.
Ручной клапан
вентиляции
Соединения с газопроводом
>
Соединения с водопроводом
>
Переходник
входа газа
Котел рекомендуется подключать к
газопроводу в первую очередь, чтобы
он был первым в цепи потребителей.
Линия газоснабжения
Регулятор
давления
газа
Подача газа
Пропускная способность газового счетчика должна быть не
меньше общего объема газа, потребляемого всеми
подключенными газовыми приборами
Вид снизу
Требования по установке автономного котла
Фильтр (системы котла)
Расширительный бак
Обратный трубопровод системы отопления
Патрубок водопитателя
·
В линии подачи отопления следует установить соединительный
патрубок водопитателя.
·
Для выпуска воздуха из системы необходимо установить клапан
вентиляции в трубопроводе системы.
·
Для эксплуатации автономного котла необходимо установить
контактный термостат, который служит для включения и
выключения системы в зависимости от заданной температуры.
ОСТОРОЖНО
Для защиты трубопровода системы следует установить фильтр. Фильтр системы отопления, установленный на котле, служит
только для защиты котла.
Выбор циркуляционного насоса
Ознакомьтесь с кривой P-Q и установите насос с минимальной скоростью потока 25 л/мин.
10
20
30
40
2
4
6
8
10
12
14
16
NCB-52H Насос
Hасос P-Q(GPD25-9)
Основной (
M)
Расход (л/мин)
Циркуляционный насос должен соответствовать
изложенным ниже требованиям.
·
Потребляемая мощность: ≤ 300 Вт
·
Минимальное допустимое давление: 1 МПа
·
Максимальная температура: 90
℃
Выбор расширительного бака
Расширительный бак следует установить на обратный трубопровод системы отопления, чтобы в системе не накапливалось
чрезмерное давление. Необходимый объем расширительного бака можно определить с помощью приведенной ниже таблицы.
Давление первоначального
заполнения расширительного
бака (кПа)
Давление
системы (кПа)
Общий объем
воды в системе (л)
Объем расширительного
бака (л)
0,5
1,0
100
14,3
0,5
1,5
8,9
0,5
2,0
7,1
0,5
2,5
6,2
1,0
1,5
300
53,5
1,0
2,0
32,1
1,0
2,5
25,0
1,0
3,0
21,4
1,5
2,5
500
62,4
1,5
3,0
47,5
1,5
3,5
40,1
1,5
4,0
35,7
2,0
3,0
1 000
142,6
2,0
4,0
89,1
2,0
5,0
71,3
2,0
6,0
62,4
* V = 0,036 x C x [1-((Ppre+1) / (Psys+1))]
** V: объем расширительного бака (л),
общий объем воды в системе (л)
Ppre: давление первоначального
заполнения расширительного бака (кПа)
Psys: давление в системе отопления (кПа)
