12

14. Подключение котла к системе

отопления

(УСТАНОВКА)

Подключение  котла  к  системе  центрального  отопления  должно  производиться  фирмой,

уполномоченной  изготовителем,  а  факт  правильного  подключения  должен  быть
подтвержден на гарантийном талоне, приложенном к настоящей инструкции. Котел должен
быть  подключен  в  соответствии  с  рекомендациями  производителя,  согласно  данной
инструкции.

Схемы подключения котла к отопительной системе согласно стандарту PN - 91/B - 02420.

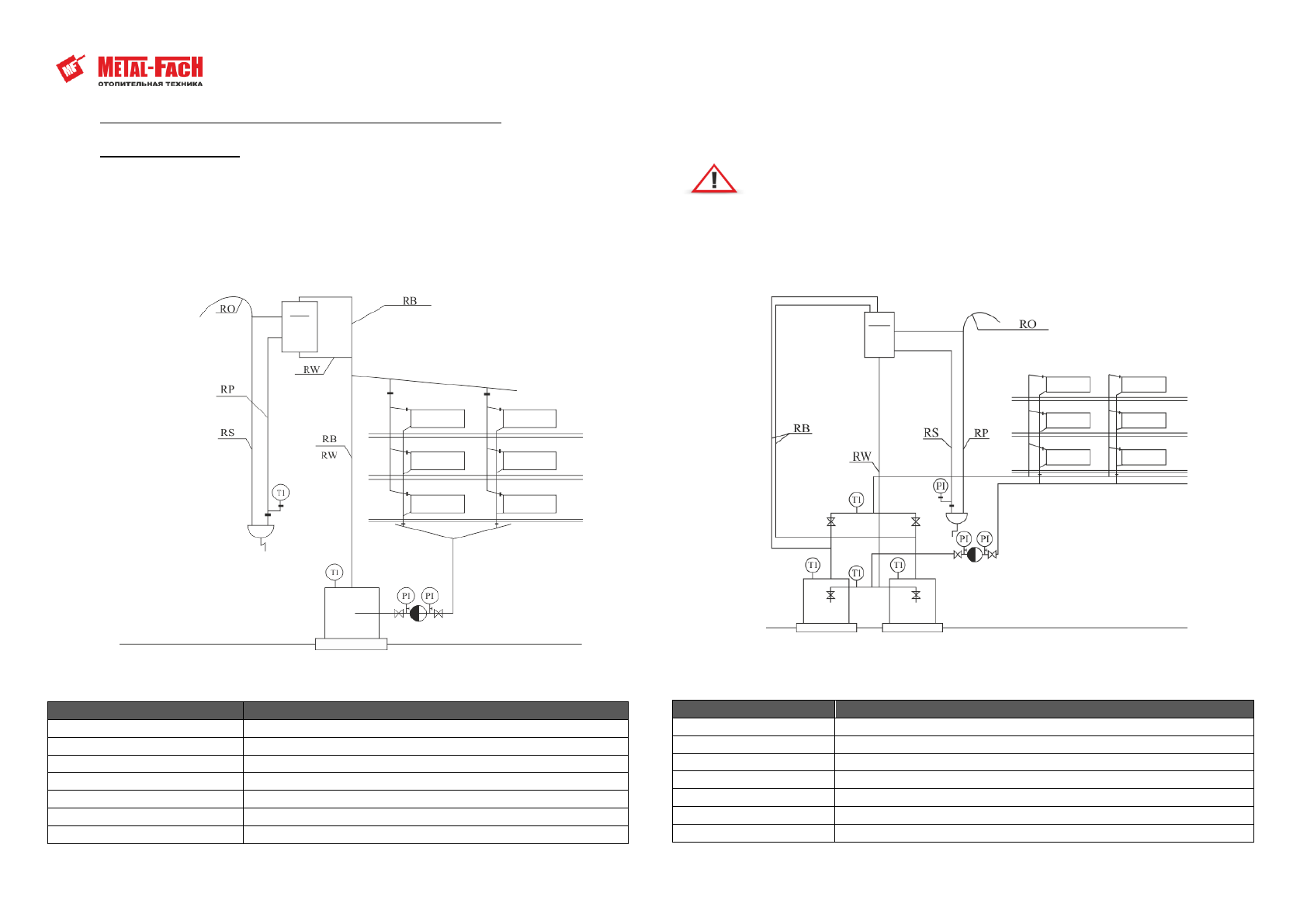

Рисунок 14.1 Схема подключения котла к системе отопления

Таблица 14.1 Маркировки, используемые на диаграммах

Назначение

Описание

RO

Дыхательная трубка

RW

Коллективная труба

RS

Сигнальная трубка

RP

Переливная труба

RB

Предохранительная трубка

T1

Температура

P1

Давление

ПРИМЕЧАНИЕ!

Первый запуск котла рекомендуется производить в соответствии с

указаниями, содержащимися в Технической и эксплуатационной

документации, лицом, имеющим действующую лицензию - (Информацию о

лицах, имеющих право на запуск котла, можно получить у Производителя

- тел.:

+7 (800) 100-98-24

Рисунок 14.2 Схема подключения котла к системе отопления

Таблица 14.2 Маркировки, используемые на диаграммах

Назначение

Описание

T

Датчик температуры

Tk

Датчик температуры котла

Tz

Датчик температуры наружного воздуха

Tcw

Датчик температуры горячей воды для бытового потребления

Tco

Датчик температуры центрального отопления

Tpw

Датчик температуры возврата котла

Tpod

Датчик температуры питателя
