29

11.  НАСТРОЙКА АВТОМАТИКИ БЕЗОПАСНОСТИ

Котел должен быть подключен к соответствующей по мощности системе ото-

пления/утилизации тепла.

Котел должен быть оснащен соответствующей системой дымоотведения.

–  Подключить котел к контуру утилизации тепла, соответствующий мощности

испытуемого котла.

–  Подключить дымоотводящий патрубок к газоотводящему тракту котла.
–  Подключить котел к питающей газовой сети.
–  Подключить котел к питающей электрической сети.
–  Подключить  манометр  к  точке  измерения  (штуцер)  (2)  на  автоматике  безо-

пасности для контроля давления питающей сети (давление входящее). Зна-
чение  входящего  давления  при  номинальном  расходе  на  горелке  должно
соответствовать 1300 Па.

–  Подключите манометр в точку измерения (штуцер) (1) на автоматике безопасности;

Если установлен защитный колпачок на модуляторе – снимите его. По оконча-

нии настройки установите его обратно.

ВА ЖНО!

Стабильная  работа  котла  обеспечивается  в  диапазоне  входящих  давлений
газа от 600 Па до 2500 Па, однако, при этом значения минимальной и макси-
мальной мощности могут отличаться от номинальной.

11.1. Настройка давления газа при максимальной мощности

–  Включите  котёл  в  режим  «Отопление»  и  зажмите  одновременно  кнопки

«

 » и «

 »

, держите их нажатыми в течении 5 сек. По истечении этого

времени включится режим максимальной мощности и на дисплее появится
надпись «С5»;

–  Настройте  давление  газа  с  помощью  гайки  (А)  на  модуляторе  автоматики

безопасности.

–  Зажмите кнопку «

 » в течение 5 сек. для выхода из режима максималь-

ной мощности.

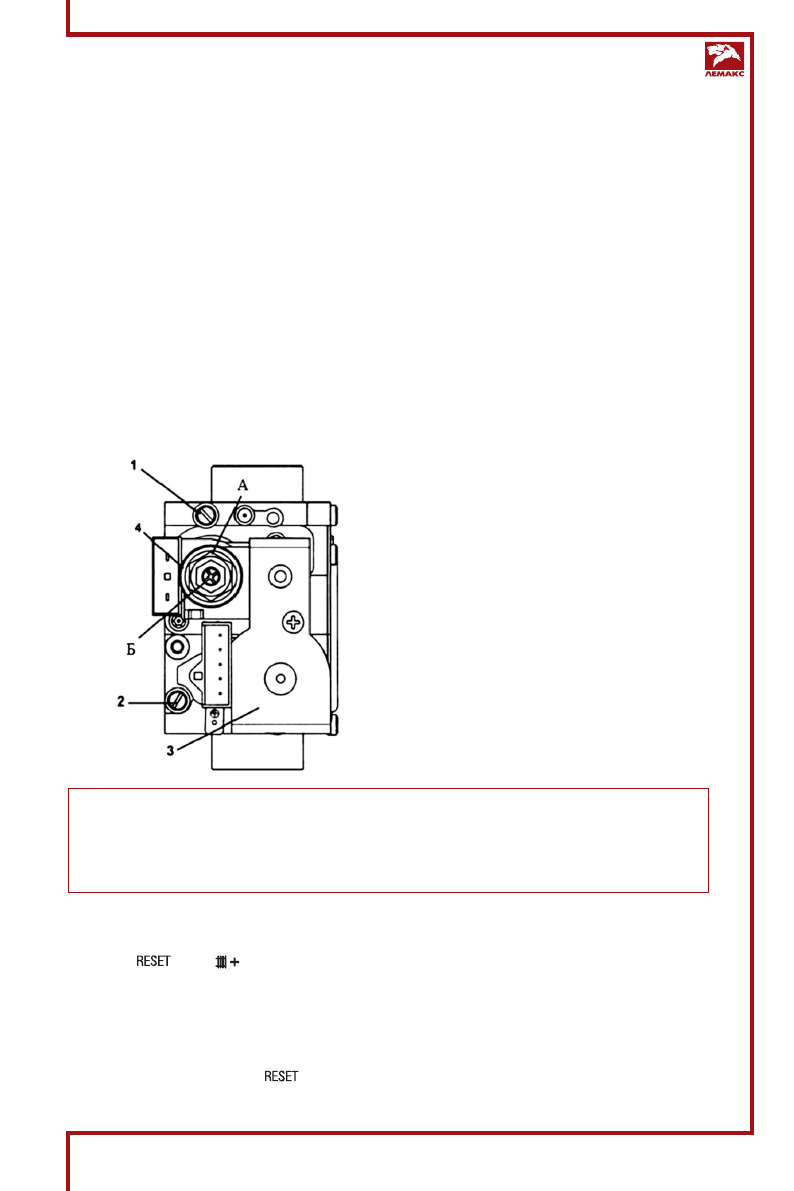

Рис. 14. Автоматика безопасности

Sit 845 Sigma

1.  Штуцер автоматики безопасности для

измерения давления на горелке;

2.  Штуцер автоматики безопасности для

измерения входного давления;

3.  Электрический клапан;

4.  Модулятор с устройством регулирования

максимального и минимального
давления.
