15

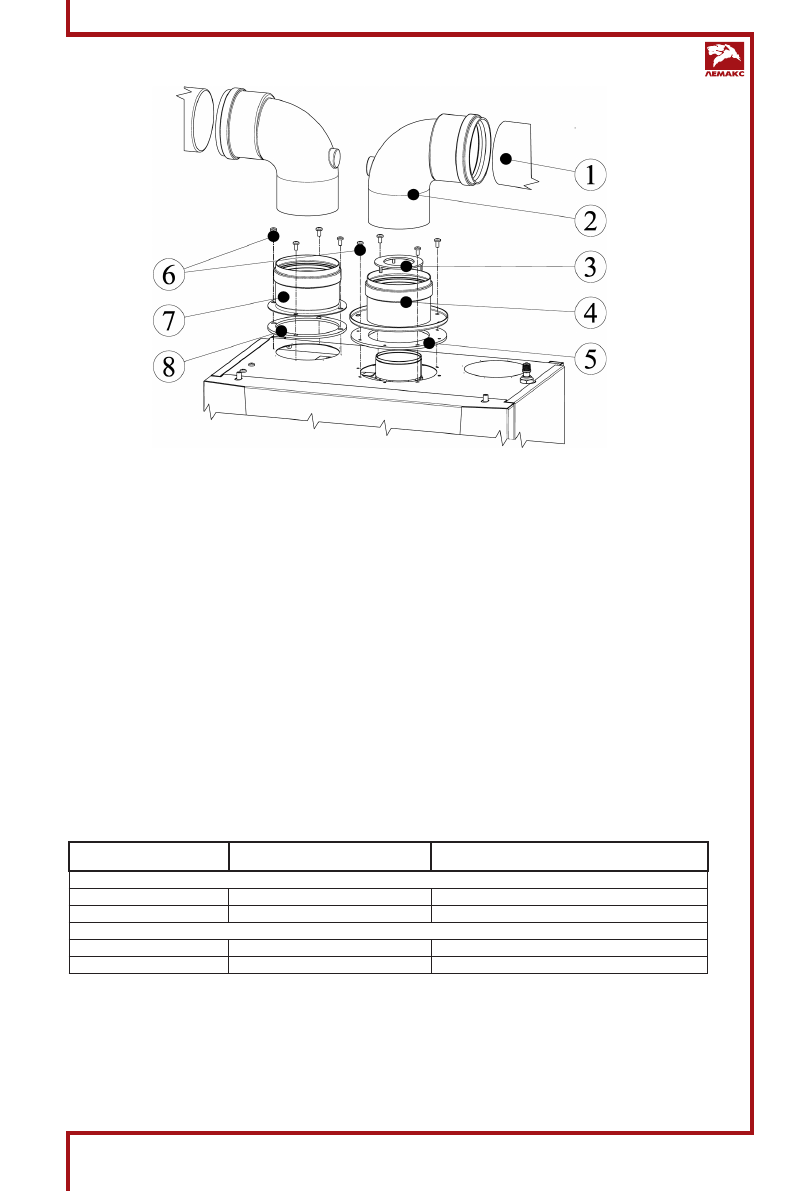

Рис. 7. Пример схемы подключения раздельного дымохода

и диафрагмы на котел

1 –  дымоход 80мм;
2 –  отвод дымохода 80мм;
3 –  диафрагма соответствующего диаметра

(комплект поставки котла);

4 –  адаптер д ля канала отвода продуктов сгорания;

5 –  уплотнительная прок ладка;
6 –  крепежные винты;
7 –  адаптер канала подачи возду ха д ля горения;
8 –  уплотнительная прок ладка.

Котел  предназначен  для  работы  с  коаксиальным  60 мм/100 мм  или  раздель-
ным  дымоходами  80 мм  для  обеспечения  раздельного  подвода  воздуха  для
горения и отвода продуктов сгорания. Эта конструкция позволяет не исполь-
зовать  воздух  из  помещения.  На  рисунках  6  и  7  изображен  монтаж  типового
комплекта коаксиального дымохода и монтаж типового комплекта раздельного
дымохода с адаптерами, соответственно.

Требуемые диаметры диафрагм для различных длин дымохода представлены
в таблице 2.

Таблица 2.

Длинна дымохода, м

Диаметр диафрагмы, мм

Prime-V20НО, Prime-V24HO

Диаметр диафрагмы, мм

Prime-V26НО, Prime-V28НО, Prime-V32HO

Для коаксиального дымохода

0,75-1,5

39

45

1,5-4,5

43

Нет

Для раздельного дымохода

1,5-12

39

45

12-20

43

Нет

В таблице 3 указано снижение длины дымохода при применении различных от-
водов. Первый присоединительный отвод с фланцем не учитывается в расчете
максимальной длины дымохода.
