СХема мОНТажа СИСТемы ОТОПЛеНИЯ - lemax Лидер-40 чугунный - Инструкция по эксплуатации - Страница 9

16

В.

2.05

ч

17

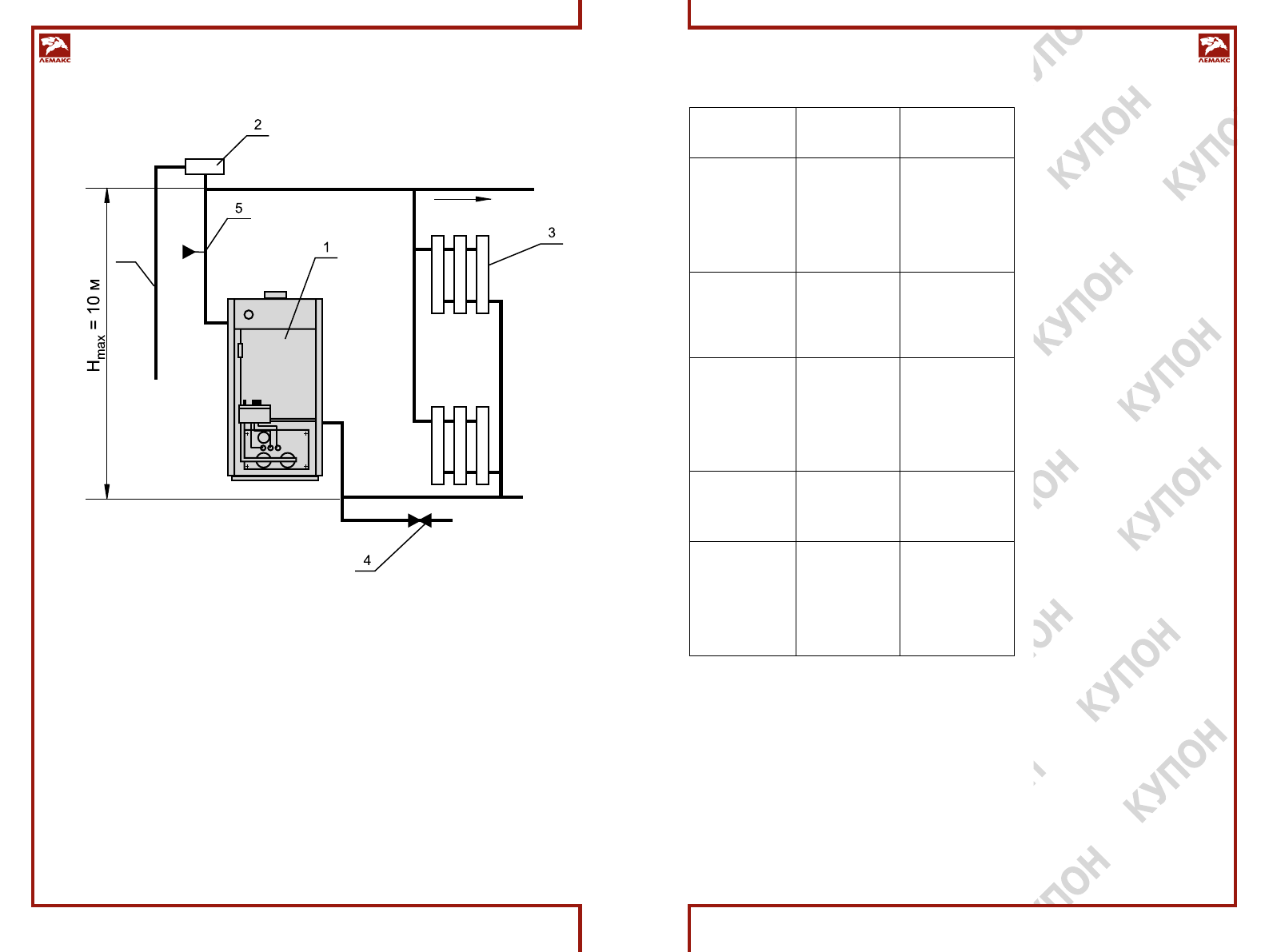

Рис 4.

1.  Котел.
2.  Расширительный бачок.
3.  Радиатор отопления.
4.  Кран для слива

отопительной системы.

5.  Кран для заполнения

отопительной системы.

6.  Сигнальная труба.

СХема мОНТажа СИСТемы ОТОПЛеНИЯ

6

12.  вОЗмОжНые НеИСПРавНОСТИ И меТОДы ИХ
УСТРаНеНИЯ

Наименование
неисправностей

вероятная при-
чина

метод устра-
нения

1. Отключается
основная горелка

а.

 Недостаточ-

ное разрежение
в дымоходе, за-
бит дымоход

Б.

 Нарушена на-

стройка термо-
регулятора

а.

 Очистить ды-

моход

Б.

 Произвести

настройку термо-
регулятора

 2. Утечка газа
в местах соеди-
нения

Износились про-
кладки, ослабли
резьбовые
соединения.

Закрыть газовый
кран на газопро-
воде. Вызвать ра-
ботников газовой
службы.

3. При работе
котла вода не
достигает нужной
температуры

Нарушена на-
стройка термо-
регулятора

Для повышения
температуры воды
регулировочный
винт терморегу-
лятора ввернуть,
а для снижения –
вывернуть

4. Пламя горелки
удлиненное,
красно-
оранжевого цвета

Недостаточная
тяга в дымоходе

Прочистить ды-
моход

5. Отсутствует
циркуляция воды
в системе (вода
в котле горячая,
а в радиаторах
холодная)

а.

 Недостаточ-

ное количество
воды в системе

Б.

 Нет уклонов

труб системы

а.

 Заполнить

систему

Б.

 Выполнить мон-

таж трубопроводов
системы согласно
п. 8.5. настоящего
руко вод ства
