7.2.  Нажать кнопку подачи газа (

 ) и, не отпуская её, нажать кнопку пьезовоспламени-

теля (

 ). Не отпускать кнопку подачи газа в течение 10-60 сек.

7.3.  Отпустить  кнопку  и  проверить  наличие  пламени  на  пилотной  горелке.  Если  пламени

нет, повторить пункт 7.2.-7.3., увеличивая время удержания кнопки подачи газа.

7.4.  Для включения основной горелки повернуть ручку настройки температуры в положе-

ние  1.  Максимальная  температура  80  °С  теплоносителя  соответствует  цифре  7  (при
соблюдении условий, указанных в п. 8.4).

7.5.  Для  отключения  основной  горелки  повернуть  ручку  настройки  температуры  в  пози-

цию «выключено» (

). При этом будет гореть факел пилотной горелки.

7.6.  Для полного отключения подачи газа нажать кнопку «Полное отключение» (

 ).

7.7.  Регулировка температуры теплоносителя производится вращением рукоятки настройки

температуры, при достижении заданной температуры термостат автоматически умень-
шает подачу газа, при понижении температуры термостат возобновляет подачу газа.

Для  котлов  мощностью  от  35  до  40  квт  с  газогорелочным  устройством  на  основе
итальянской автоматики «820 Nova» и инжекционной горелки Polidoro (см. рис. 7)
вНИмаНИе!
Убедитесь что ручка управления находится в позиции «выключено»
Порядок розжига ГГУ оснащенного автоматикой SIT 820 NOVA.

7.1.  Установка ручки управления в требуемое положение производится путем легкого нажатия

и поворота в нужное положение (рис. 8).

7.2.  В исходном (выключенном) положении ручка управления находится в положении

«точка»

(рис. 9). Пилотная и основные горелки погашены (подача газа к ним заблокирована).

7.3.  Для розжига пилотной горелки ручка управления переводится в положение

«искра»

 (рис. 10).

7.4.  В  этом  положении  ручка  управления  удерживается

нажатая  до  упора

,  одновременно

нажимается  (при  необходимости  несколько  раз)  кнопка  пьезовоспламенителя,  пока  не
загорится  пилотная  горелка  (см.  в  смотровое  окно).  После  того  как  загорится  пилотная
горелка, ручка

удерживается в нажатом состоянии не менее 30 секунд

, после чего

ручка  отпускается  и  переводится  в  положение

«факел»

(рис.  11).  При  переводе  ручки

управления в положение

«факел»

, подача газа к главной горелке разблокируется.

7.5.

выключение аппарата

 производится путем поворота ручки в положение

«точка»

(рис.

9). При этом пилотная и основные горелки (если горят) погаснут.

7.6.  Если  ручка  управления  после  перевода  в  положение

«точка»

  сразу  же  устанавливается

в положение

«искра»

, то горелка

не зажжется

, пока не разблокируется так называемый

внутренний замок автоматики.

Блокировка снимается

 автоматически после остывания

термопары (

прмерно через 60 сек

) после перевода ручки в положение

«точка»

.

7.7.  Регулировка  температуры  теплоносителя  осуществляется  ручкой  регулятора  темпе-

ратуры на корпусе котла.

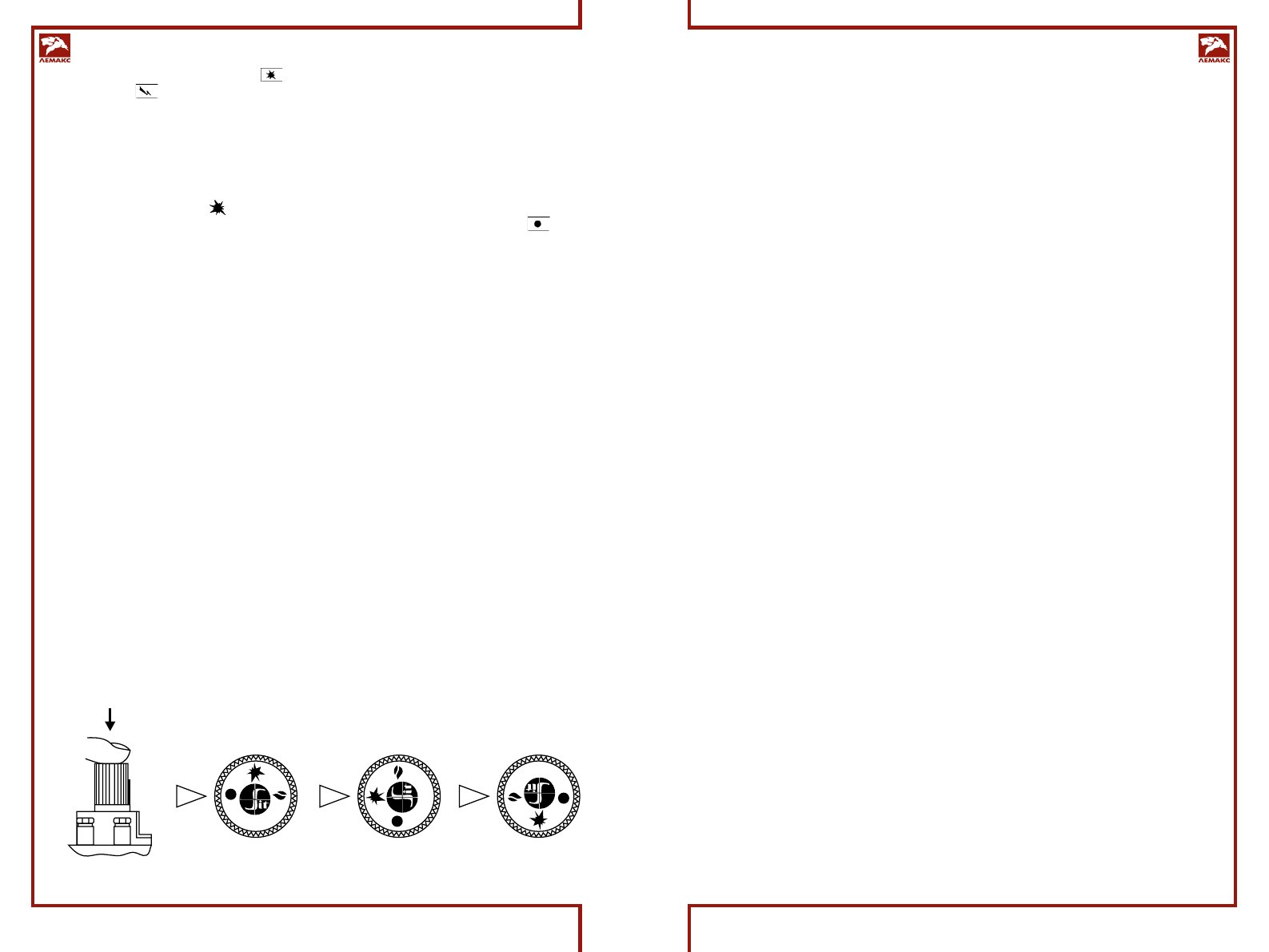

     Рис. 8

Рис. 9

Рис. 10

Рис. 11

8.

УКаЗаНИЯ ПО мОНТажУ И ТеХНИЧеСКОмУ ОБСЛУжИваНИЮ

8.1.  Объем помещения, в котором устанавливается котел, должен быть не менее 8 м

3

, вы-

сота не менее 2 м.

Расстояние  между  облицовкой  котла  и  стенами  должно  быть  удобным  для  монтажа,
ремонта и эксплуатации, но не менее 10 см. Перед котлом должен быть проход, ши-
риной не менее 1 м.

8.2.  В помещении, где устанавливается котел, должна быть естественная вентиляция.
8.3.  При  установке  котла  на  пол  с  деревянным  покрытием,  пол  изолируют  несгораемым

материалом. Изоляция должна выступать за габариты котла на 10 см.

8.4.  Соединения котла с системой отопления и газовой магистралью должны быть резь-

бовыми, позволяющими в случае необходимости отсоединять котел.

Если  котел  устанавливается  взамен  старого  котла,  необходимо  обязательно  промыть
трубопроводы и радиаторы системы отопления от отложений ржавчины, накипи и осад-
ка.  При  невыполнении  данных  требований  продукты  отложений  (ржавчина,  осадок)
переносятся в котел, что значительно усложняет циркуляцию теплоносителя и снижает
теплоотдачу котла. В данном случае претензии относительно температурных показате-
лей теплоносителя при работе котла заводом-изготовителем не принимаются.

При повышенных теплозатратах помещения (толщина внешних стен дома, цельность
окон и дверей, разводка труб системы отопления в мансардах, чердаках, которые не
утеплены, превышение его площади или значительном превышении емкости теплоно-
сителя  –  количество  радиаторов,  труб)  от  установленных  стандартами,  температура
теплоносителя может не достигать 80 °С , что не означает брак котла.

Средние расчетные показатели количества теплоносителя в системе отопления:
1. Дом с четырьмя внешними стенами.
2. Толщина стен из глиняного кирпича 51 см (два кирпича), либо деревянный дом, об-

ложенный кирпичом.

3. Высота потолков 2,6 м.
4. Радиаторы чугунные МС-140.
5. Отапливаемое помещение:
  160 м

2

 – не менее 87 секций, 250 м

2

 – не менее 140 секций, 350 м

2

 – не менее 190

секций, 400 м

2

 – не менее 220 секций, 500 м

2

 – не менее 270 секций.

6. Емкость теплоносителя в системе отопления определяется расчетом при проекти-

ровании системы отопления.

8.5.  Заполнять  систему  отопления  необходимо  давлением  воды,  не  превышающим

6 кг/см

2

. Невыполнение данного требования может привести к деформации котла.

8.6  Подпиточный  кран  должен  располагаться  на  трубе  подачи  на  расстоянии  не  менее

полуметра от котла. Несоблюдение данного требования может привести к течи тепло-
обменника

8.7  Во  избежание  гидроудара  и  последующей  течи  теплообменника  запрещается  пода-

вать холодную воду на горячий теплообменник.

8.8.  Расширительный  бачок  при  открытой  системе  отопления  устанавливается  в  верхней

точке  главного  стояка,  желательно  в  отапливаемом  помещении.  Запрещается  уста-
навливать вентиль на сигнальной трубе.

8.9.  Горизонтальные участки трубопроводов системы отопления необходимо выполнять с

уклоном не менее 10 мм на 1 м в сторону отопительных радиаторов и от них к котлу.
Это  делается  с  целью  обеспечения  свободного  выхода  воздуха  при  заполнении  си-
стемы водой и исключает возникновение воздушных пробок.

8.10.  Трубопроводы, отопительные радиаторы и места их соединений должны быть герме-

тичными, подтеки воды не допускаются.
