7.4. Подключение трехходового клапана

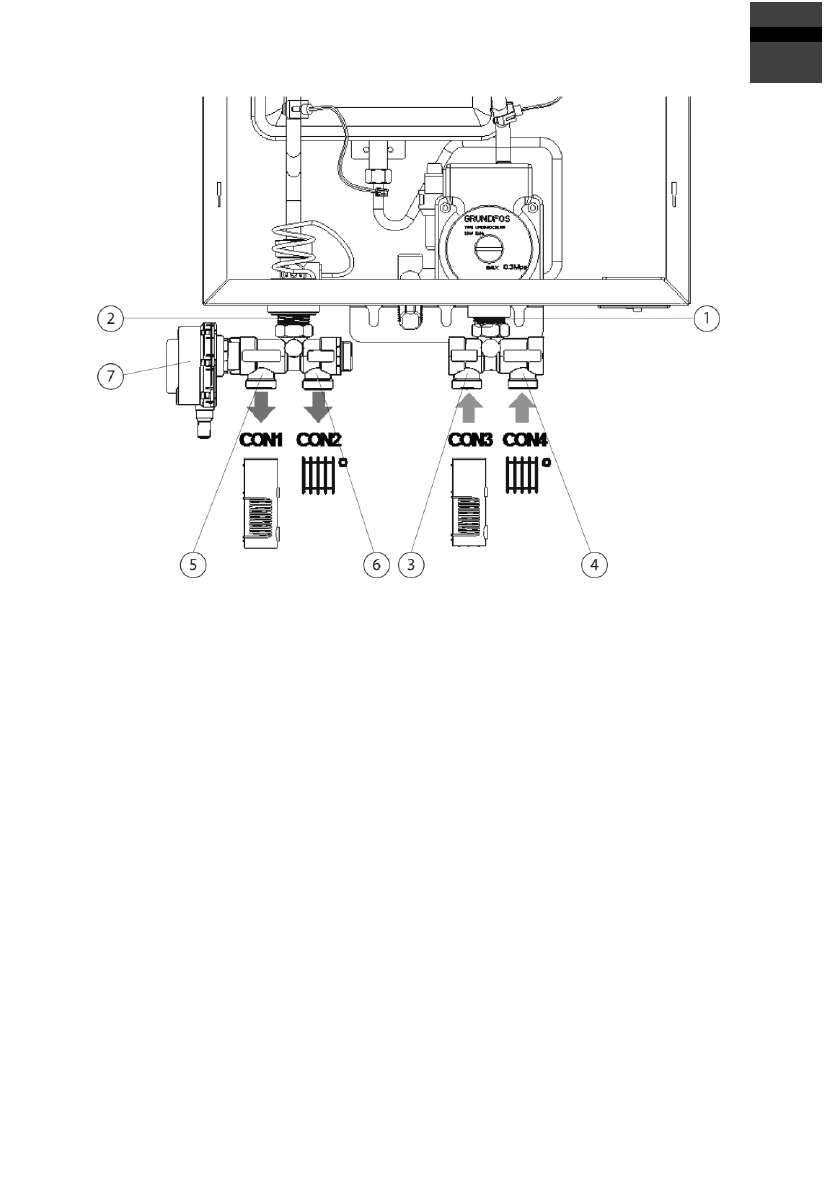

Рис.
13.
Схема подключения трехходового клапана
①
Выход (обратная линия) теплоносителя из системы отопления и бойлера
косвенного нагрева в электрокотел.
②
Вход (подача) нагретого теплоносителя из отопительного котла в
трехходовой клапан с сервоприводом на подающей линии системы
отопления
③
Обратная линия (возврат теплоносителя для нагрева), выход CON3 из
бойлера косвенного нагрева в отопительный котел.
④
Обратная линия (возврат теплоносителя для нагрева), выход CON4 из
контура отопления в отопительный котел.
⑤
Подающая линия теплоносителя, выход CON1 из трехходового клапана с
сервоприводом в змеевик бойлера косвенного нагрева
⑥
Подающая линия теплоносителя, выход CON2 из трехходового клапана с
сервоприводом на контур системы отопления
⑦
Сервопривод трехходового клапана
