26
C)
Однофазное подключение электрического котла
Thermex Tesla 6-12 Wi-
Fi
•
Для однофазного подключения прибора приготовьте однофазный
кабель 220V~ без вилки.
•
Схема однофазного подключения сетевого кабеля к клеммной
колодке указана в Рис. 8.
•
Клеммы L1, L2, L3 должны быть замкнуты и клемма L1
подсоединена к фазе L сетевого кабеля.
•
Минимальное сечение кабеля и номинальный ток нагрузки указаны
в Таблице 1.
•
Зафиксируйте контакты за счет болтового соединения на клеммной
колодке
.

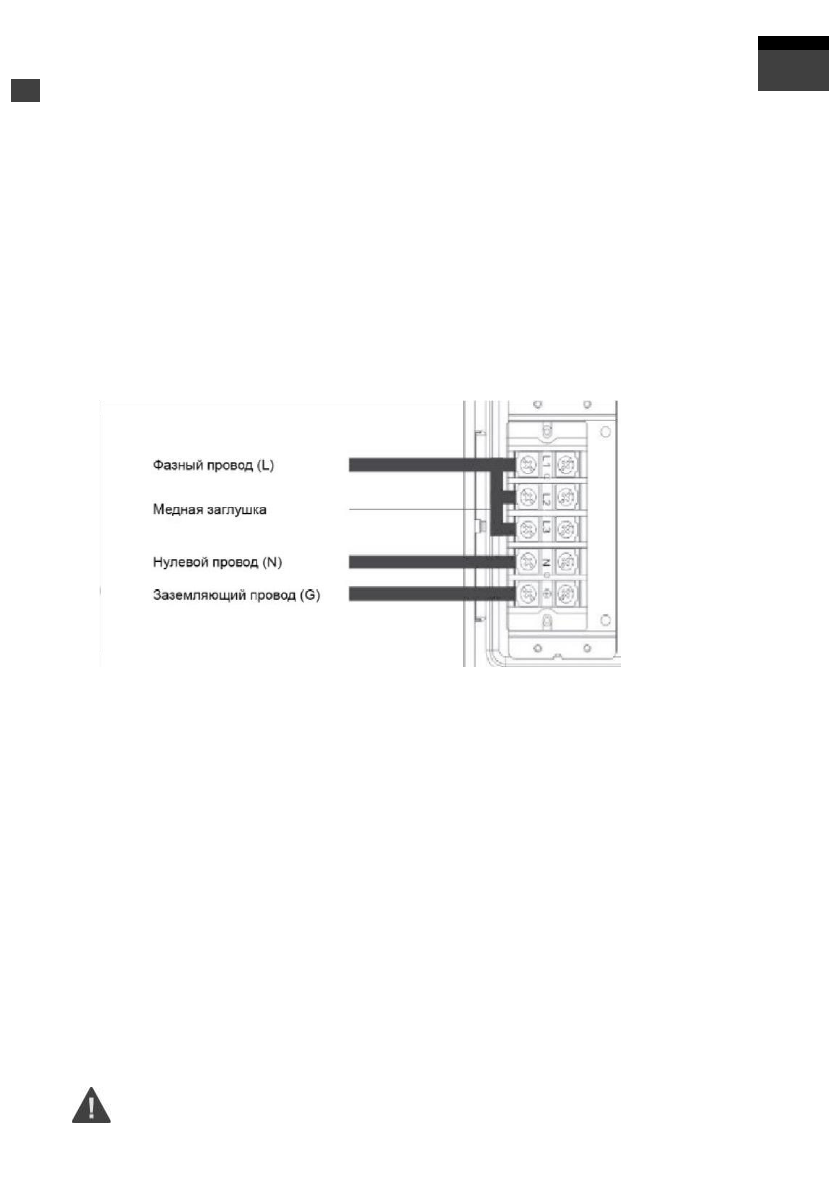

Рис
.
8. Однофазное подключение прибора –
зеркальный порядок
D
) Трехфазное подключение электрического котла
Thermex Tesla 6-12 WiFi.
Для трехфазного подключения прибора приготовьте кабель 380V~ без
вилки.
•
Схема трехфазного подключения сетевого кабеля к клеммной
колодке указана в Рис.
9.
•
Клеммы L1, L2, L3 должны быть разомкнуты.
•
Подключение L1
-L2-L3-N-
G сверху «Вниз», согласно Рис
. 9.
•
Минимальное сечение кабеля и номинальный ток нагрузки указаны
в Таблице 1.
•
Зафиксируйте контакты за счет болтового соединения на клеммной
колодке
.
Рис
. 9.
Трехфазное подключение прибора
Внимание! Каждый провод и клемма должны быть плотно затянуты!
RU
Содержание
- 4 мм
- 7 КОНСТРУКЦИЯ ИЗДЕЛИЯ
- 23 клапана
- 24 Подключение к электросети
- 27 Fi; Внимание! Каждый провод и клемма должны быть плотно затянуты!
- 28 Установка лицевой панели; крепежные выступы в пазы и затянув
- 39 обратитесь в авторизованный сервисный центр.; ВНИМАНИЕ: не разбирайте и не ремонтируйте прибор самостоятельно,
- 44 ОТМЕТКА ОБ УСТАНОВКЕ; (Штамп с полным наименованием организации и номером лицензии)
- 46 аполняется сервисным центром
