С) Приготовьте кабель 380V~ без вилки.



Схема подключения сетевого кабеля к клеммной колодке указана
в Рис. 9.



Клеммы L1, L2, L3 должны быть разомкнуты.



Подключение L1-L2-L3-N-G сверху «Вниз», согласно Рис. 9.



Минимальное  сечение  кабеля  и  номинальный  ток  нагрузки  ука-
заны в Таблице 1.



Зафиксируйте  контакты  за  счет  болтового  соединения  на  клемм-
ной колодке.


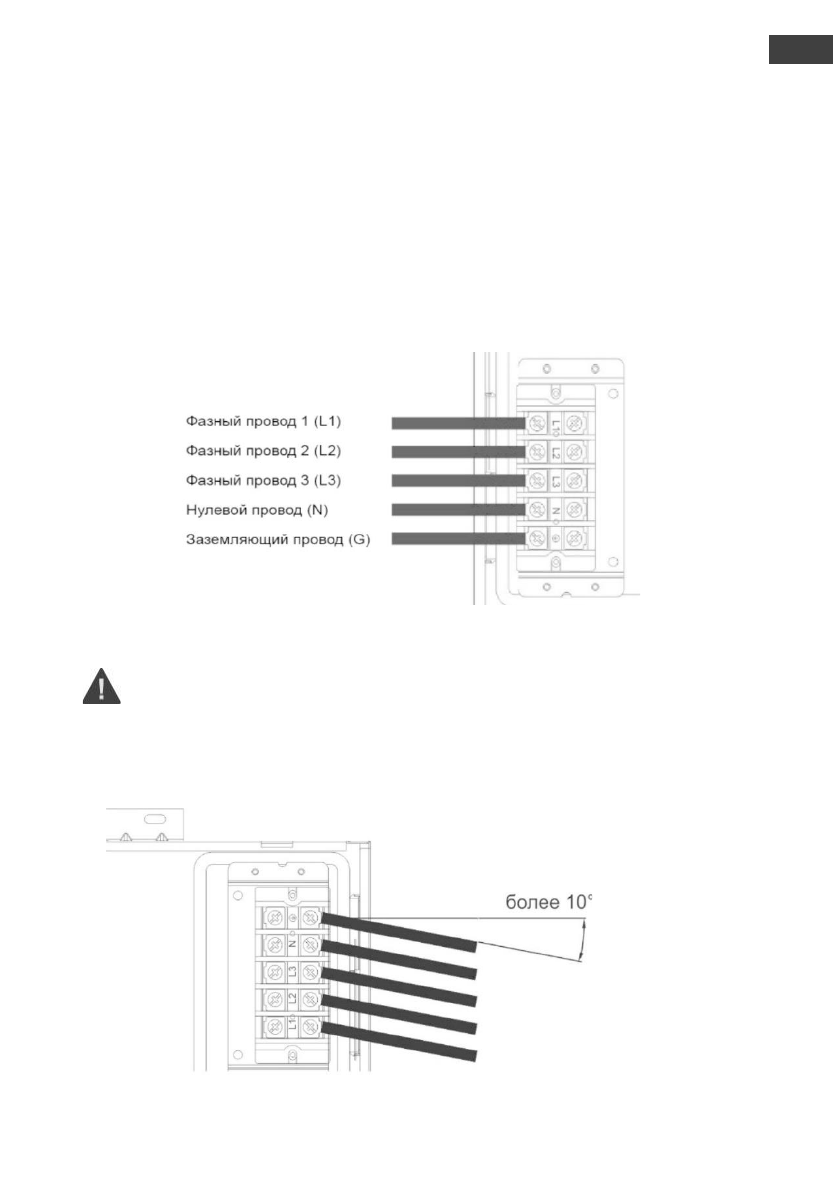

Рис.9. Подключение прибора

Внимание!  Каждый  провод  и  клемма  должны  быть  плотно  затя-
нуты!

Сетевой  провод  должен  выходить  из  отверстия  на  боковой  поверхности

прибора  под  углом  не  менее  10°  ниже  горизонтали  (Рис.10),  чтобы  избежать
накопления конденсата на проводе и попадания его в прибор.

Рис. 10. Расположение сетевого кабеля
