4.7.2.  Гидравлические соединения

На рисунке 10 показана схема подключения трубопроводов воды и газа к котлу. Убеди

-

тесь, что максимальное давление в водопроводе не выше 0,8 МПа (8 бар); если выше,

необходимо обязательно установить редуктор давления.

Для  расчета  размеров  трубопроводов  и  нагревательных  приборов  контура  отопления

напор  следует  рассчитывать  как  функцию  от  требуемого  расхода  воды,  принимая  во

внимание характеристику циркуляционного насоса (рис. 4).

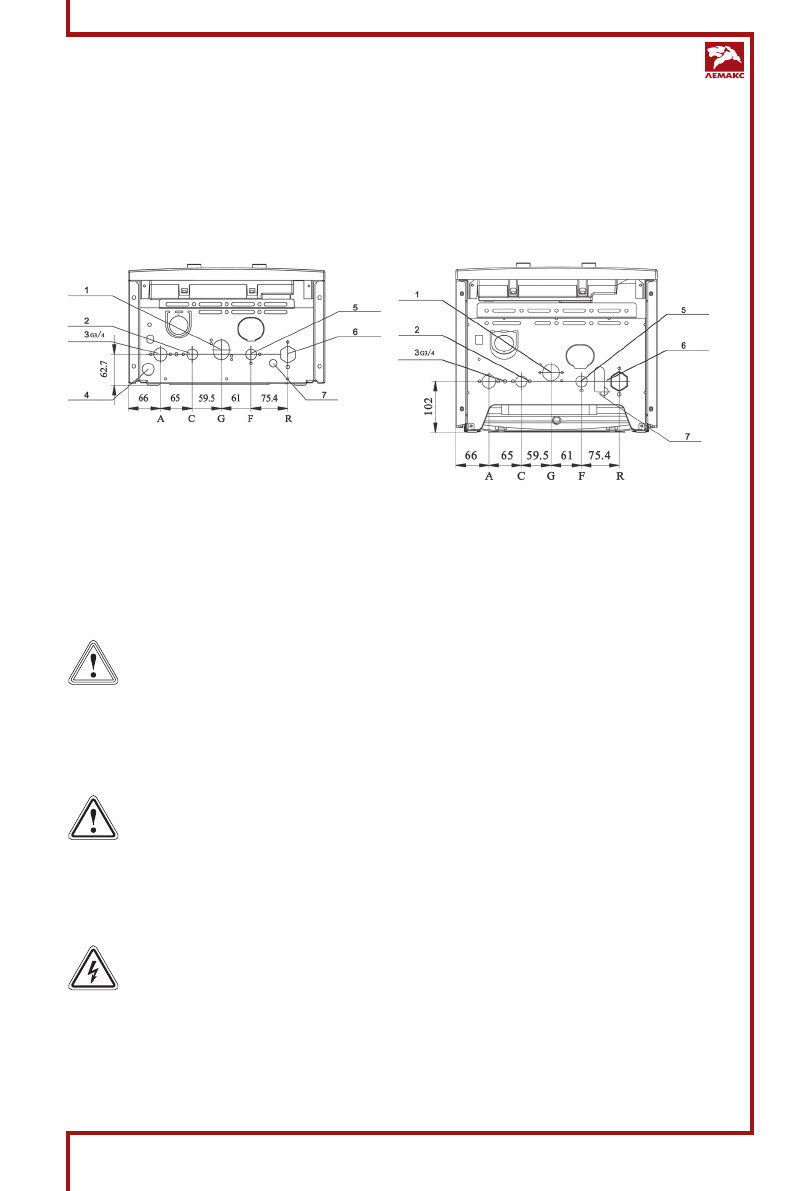

Рис. 10.

1  –  подвод газа G3/4;

2  –  патрубок подачи в контур ГВС G1/2;

3  –  патрубок подачи в контур отопления

G3/4;

4  –  трубка слива предохранительного

клапана;

5  –  подвод холодной воды;

6  –  возврат из контура отопления;

7  –  дренаж.

  Внимание!

 Выход предохранительного клапана обязательно подключить через

штуцер к канализации, но не следует устанавливать запорную арматуру на месте

выхода.

При избыточном давлении в системе вода может протекать из предохранительного

клапана, убедитесь, что сливной выход предохранительного клапана через штуцер

присоединен к канализации.

  ВНИМАНИЕ! Монтаж котла, пуск котла в эксплуатацию, техническое

обслуживание и ремонт котла должны осуществлять только те газовые

службы и организации, которые имеют соответствующие лицензии газовой

компании и профессиональный квалифицированный персонал в соответствии

с действующими стандартами.

4.7.3.  Электрические соединения

С целью обеспечения безопасности поручите квалифицированному

специалисту тщательно проверить все электрические соединения котла.

Производитель не несёт ответственности за ущерб, причиненный отсутствием надлежа

-

щего заземления или ненадлежащими параметрами сети электропитания.

Убедитесь, что система рассчитана на максимальную мощность, потребляемую котлом

(см. паспортную табличку). Убедитесь, что используются проводники сечением не менее

0,5 мм

2

.
