12

Start В. 1.02

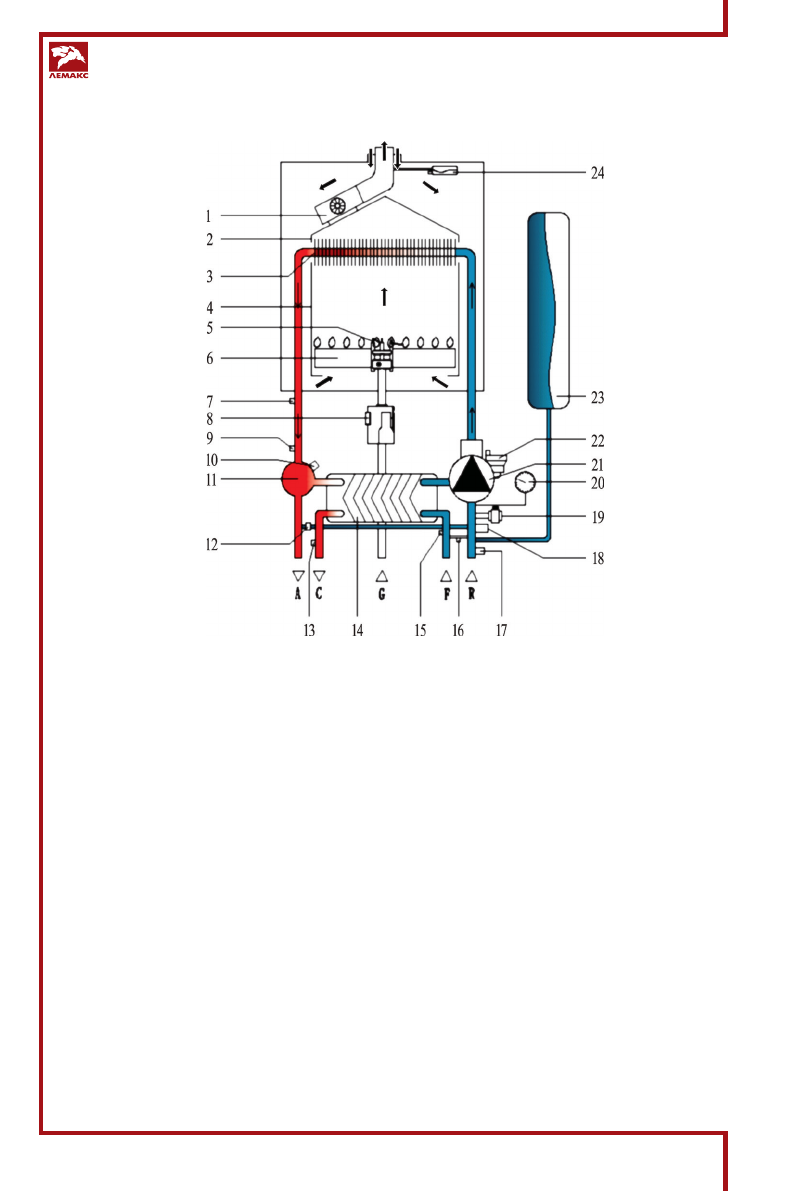

3.6.  Принципиальная схема циркуляции теплоносителя

Рис. 3.

1  –  вентилятор;

2  –  дымовой коллектор;

3  –  основной теплообменник;

4  –  камера сгорания;

5  –  запальные электроды;

6  –  горелка;

7  –  термостат;

8  –  газовый клапан;

9  –  датчик температуры отопления;

10 –  привод трехходового клапана;

11  –  трехходовой клапан;

12 –  перепускной клапан (bypass);

13 –  датчик температуры ГВС;

14 –  пластинчатый теплообменник;

15 –  датчик протока;

16 –  клапан заполнения (подпитка);

17  –  дренаж;

18 –  реле;

19 –  предохранительный клапан;

20 –  датчик давления;

21 –  циркуляионный водяной насос;

22 –  автоматический водухоотводчик;

23 –  расширительный бак;

24 –  прессостат.
